15.5 Installation in verschiedenen Stockwerken

Achtung
ƒ Bei Aufstellung von Außeneinheiten in verschiedenen
Stockwerken besteht die größte Gefahr durch Leistungsverlust
oder Abschaltung der Einheiten, hervorgerufen durch
Luftkurzschluss. Weiterhin kann die Effizient der Kühl- und
Heizleistung beeinträchtigt werden.
ƒ Halten Sie immer mindestens den angegebenen Abstandswert
ein. Die Außeneinheiten müssen immer und zu jeder Zeit frei
zugänglich sein.
ƒ Optimale Luftausblasgeschwindigkeit: Vo 5,5 bis 7,5 m/s
ƒ Maximale Luftansauggeschwindigkeit: Vi max. 1,2 m/s

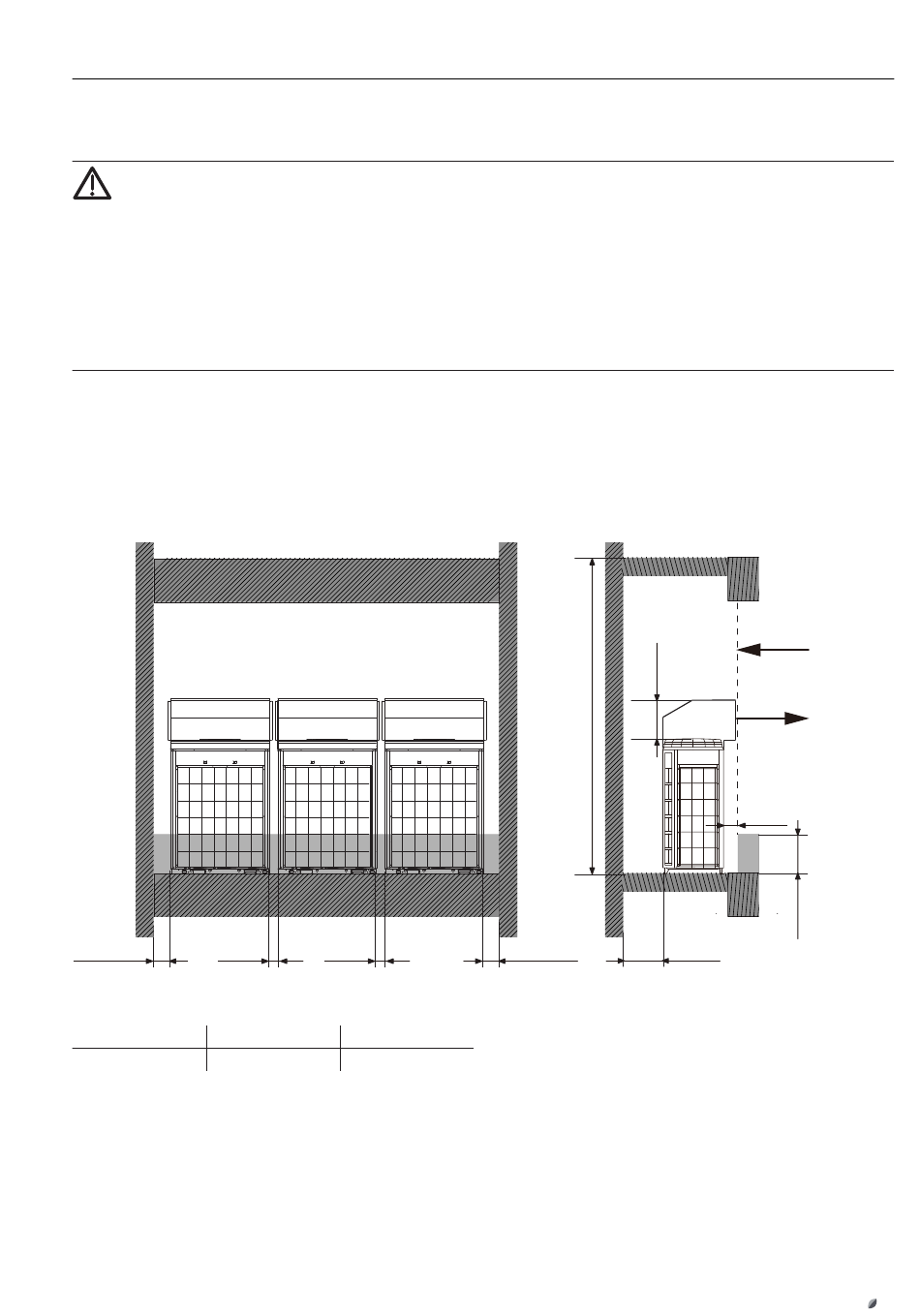

Beispiel für Aufstellungen mit mehreren Geschossen
übereinander:
Rückseite
200 oder 100 oder
mehr mehr
Geschosshöhe Benötigte Leistung
4.000 mm
Bei Installation eines Wetterschutzes ist Folgendes zu
beachten:
ƒ Luftauslass exakt an den Wetterschutz anpassen, um einen
Luftkurzschluss zu vermeiden.
ƒ Richten Sie den Wetterschutz 0° bis 20° nach unten aus.
Bei Ausrichtung nach oben, besteht die Gefahr von Luftkurz-
schluss.
ƒ Das Öffnungsverhältnis des Wetterschutzes sollte mindestens
75 % betragen.
Rückseite Rückseite
100 oder
mehr
Geschossanzahl
135 kW 6
ƒ Stellen Sie ausreichend Platz zur Verlegung der Kältemittellei-
tungen und der elektrischen Verdrahtung zur Verfügung.
ƒ Installieren Sie für jede Außeneinheit eine Luftführung.
500 oder
mehr
4.000
Vorder-
seite
200 oder
mehr
Vi
Vo
Rückseite
200 oder
mehr
500 oder
weniger
500 oder
mehr
Einheit: mm
