Funktionallität
Die einfache Menüstruktur leitet automatisch durch die relevanten Einstellungen. Der scrollende
Hilfetext macht es sehr einfach diese Geräte einzusetzen. Sie finden weitere Beschreibungen der
Funktionen und Programmierungsmöglichkeiten im Abschnitt "Konfiguration / Bedienung der
Funktionstasten".
Anwendungen
• Kommunikationsschnittstelle zur Änderung der operativen Parameter im 9113.
• Kann von einem 9113 auf das nächste gesteckt werden um die Daten des ersten Messumformers
• Wenn das Gerät im Prozess integriert ist, zeigt das Display die entsprechenden Prozesswerte und
Technische Merkmale
• LCD Display mit 4 Zeilen:
• Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes blockiert werden. Das

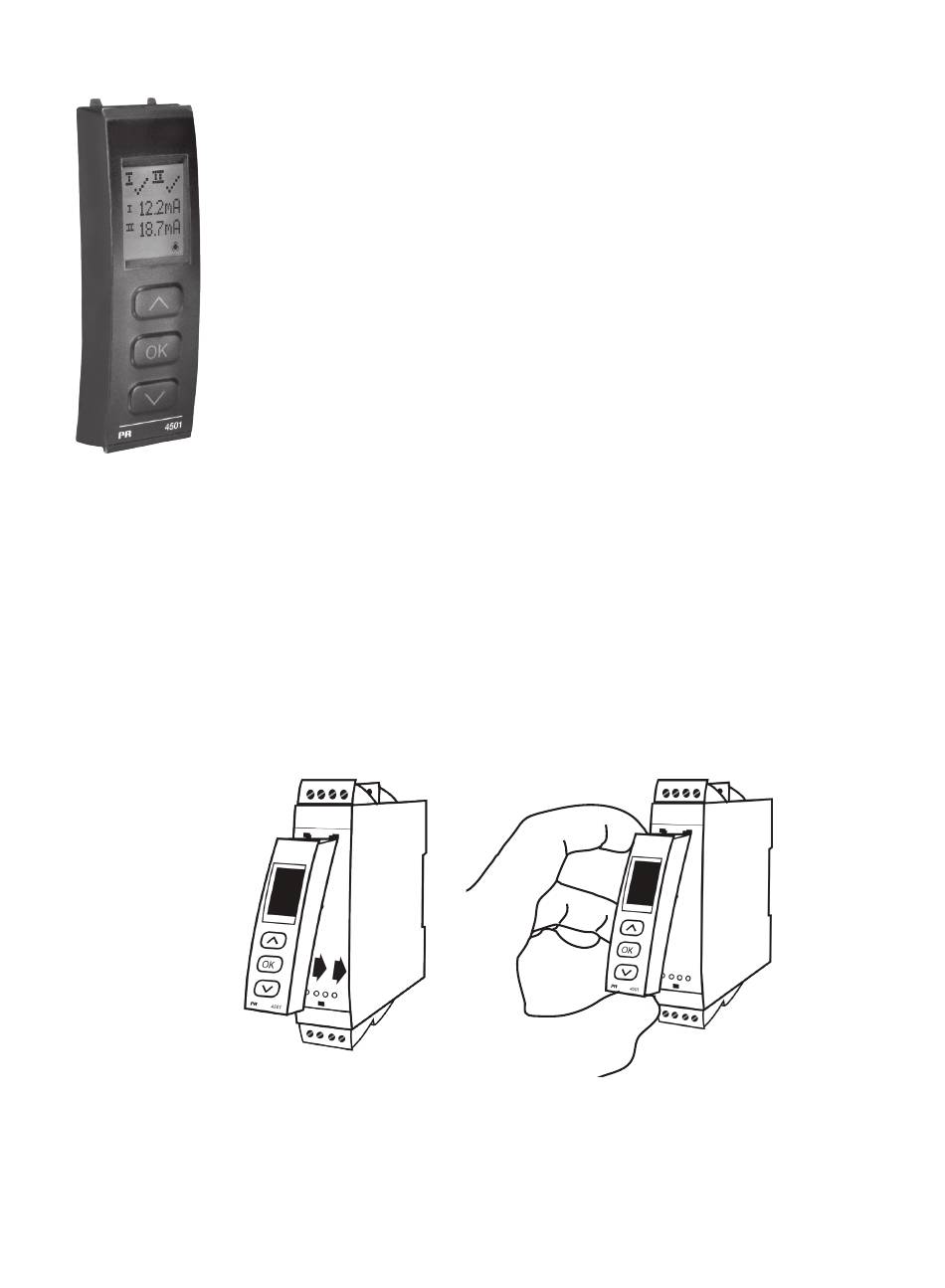

1: Einbringen der beiden Fixierstifte des PR 45xx in die Öffnungen an der oberen Frontplatte des Gerätes.
2: Das Display 45xx an der Unterkante einrasten lassen.
Entfernen des 45xx
3/4 Die Entriegelung des 45xx an der Unterseite betätigen und das 45xx vorsichtig abnehmen.

PR 45xx Display / Programmierfront

auf den nächsten zu übertragen.
den jeweiligen Prozessstatus an.
Zeile 1 (5,57 mm hoch) zeigt das Eingangsstatus an. Zeile 2 und 3 (3,33 mm hoch) zeigen den
Analogeingang, Analogausgang oder den Geräte-TAG und die Einheiten an. Zeile 4 zeigt den Status
der SIL-Konfiguration (offen / verriegelt) an. Statischer Punkt = SIL-verriegelt, blinkender Punkt =
nicht SIL-verriegelt. Zeile 4 zeigt auch den Kommunikationsstatus an.
Passwort wird im Messumformer gespeichert, um den höchsten Grad an Schutz gegen nicht
autorisierte Änderungen der Konfiguration sicherzustellen.

Anbringen / Entfernen des PR 45xx

1
2
9113 - Produktversion 9113-004
3
3
4
4
