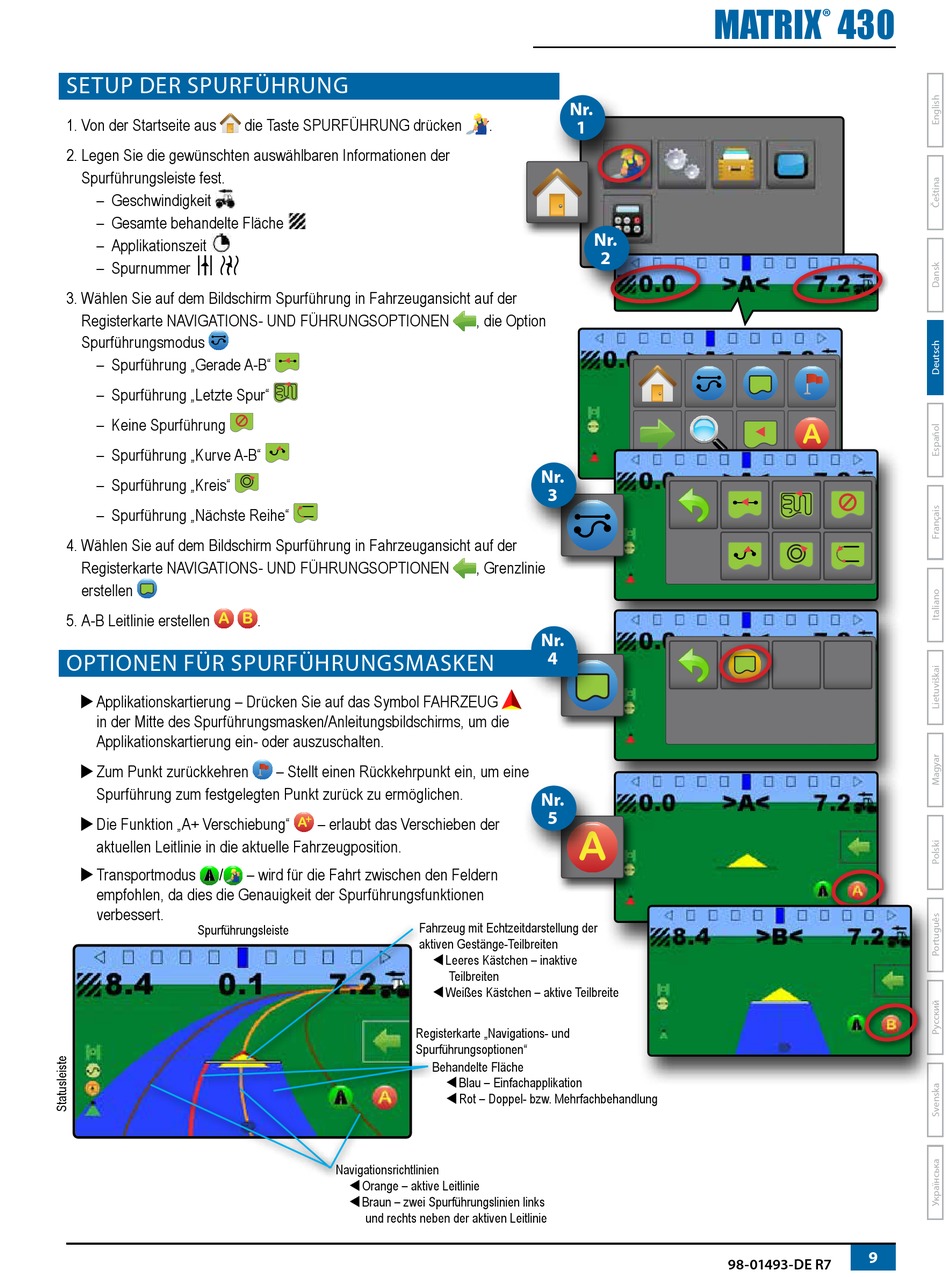

Setup Der Spurführung - TeeJet MATRIX 430 Schnellstartanleitung

SETUP DER SPURFÜHRUNG
1. Von der Startseite aus die Taste SPURFÜHRUNG drücken
2. Legen Sie die gewünschten auswählbaren Informationen der
Spurführungsleiste fest.
– Geschwindigkeit
– Gesamte behandelte Fläche
– Applikationszeit
– Spurnummer
3. Wählen Sie auf dem Bildschirm Spurführung in Fahrzeugansicht auf der
Registerkarte NAVIGATIONS- UND FÜHRUNGSOPTIONEN
Spurführungsmodus
– Spurführung „Gerade A-B"
– Spurführung „Letzte Spur"
– Keine Spurführung
– Spurführung „Kurve A-B"
– Spurführung „Kreis"
– Spurführung „Nächste Reihe"
4. Wählen Sie auf dem Bildschirm Spurführung in Fahrzeugansicht auf der
Registerkarte NAVIGATIONS- UND FÜHRUNGSOPTIONEN
erstellen
5. A-B Leitlinie erstellen
OPTIONEN FÜR SPURFÜHRUNGSMASKEN
X Applikationskartierung – Drücken Sie auf das Symbol FAHRZEUG
in der Mitte des Spurführungsmasken/Anleitungsbildschirms, um die
Applikationskartierung ein- oder auszuschalten.
X Zum Punkt zurückkehren
Spurführung zum festgelegten Punkt zurück zu ermöglichen.
X Die Funktion „A+ Verschiebung"
aktuellen Leitlinie in die aktuelle Fahrzeugposition.
X Transportmodus /
empfohlen, da dies die Genauigkeit der Spurführungsfunktionen
verbessert.
Spurführungsleiste
.
– Stellt einen Rückkehrpunkt ein, um eine
– erlaubt das Verschieben der
– wird für die Fahrt zwischen den Feldern
Fahrzeug mit Echtzeitdarstellung der
aktiven Gestänge-Teilbreiten
Registerkarte „Navigations- und
Spurführungsoptionen"
Navigationsrichtlinien
W Orange – aktive Leitlinie
W Braun – zwei Spurführungslinien links
und rechts neben der aktiven Leitlinie
Nr.
.
1
Nr.
2
, die Option
Nr.
3
, Grenzlinie
Nr.
4
Nr.
5
W Leeres Kästchen – inaktive
Teilbreiten
W Weißes Kästchen – aktive Teilbreite
Behandelte Fläche
W Blau – Einfachapplikation
W Rot – Doppel- bzw. Mehrfachbehandlung
MATRIX 430
®
9
