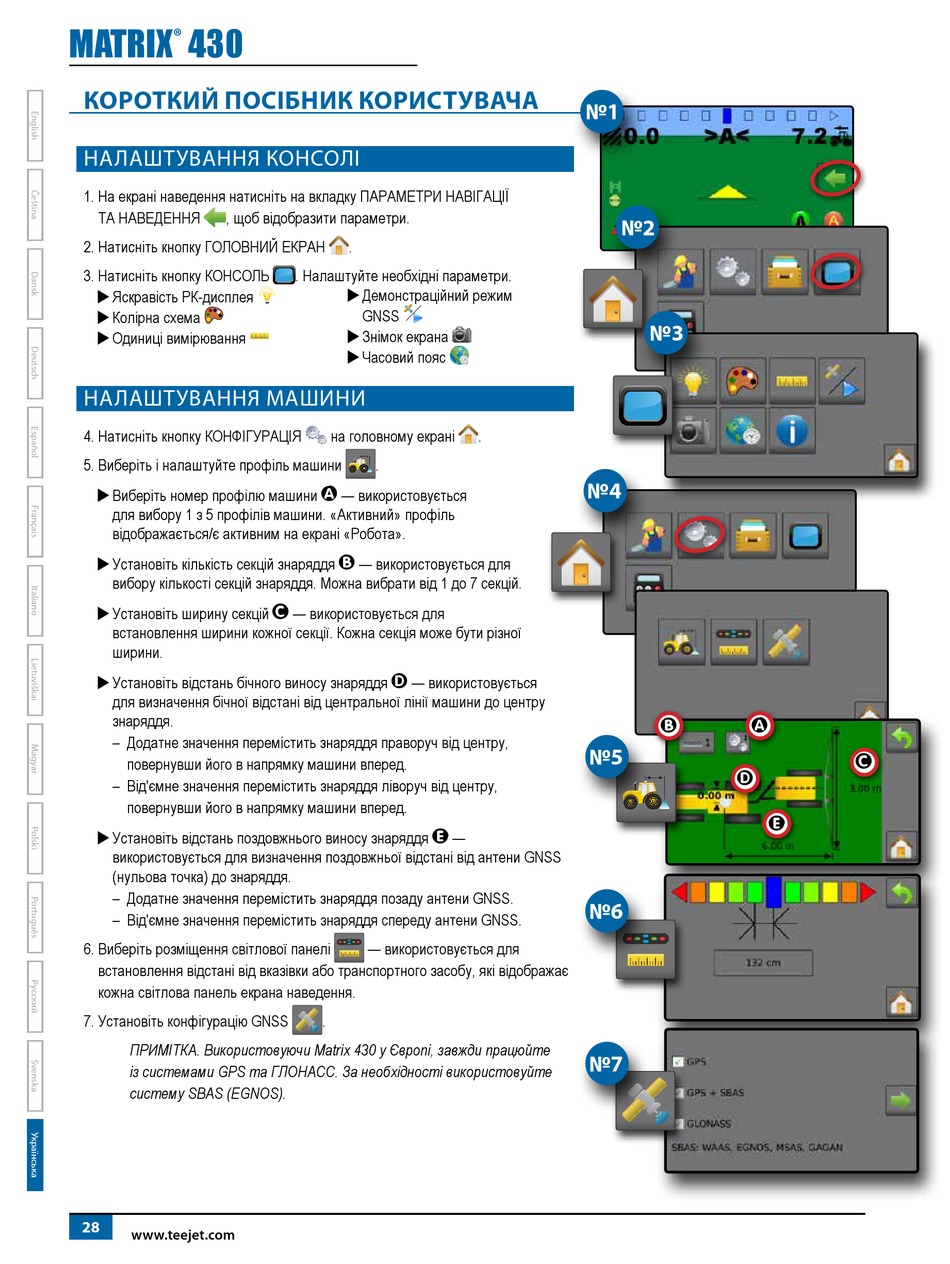

Короткий Посібник Користувача - Teejet Matrix 430 Schnellstartanleitung

MATRIX 430
®
КОРОТКИЙ ПОСІБНИК КОРИСТУВАЧА
НАЛАШТУВАННЯ КОНСОЛІ
1. На екрані наведення натисніть на вкладку ПАРАМЕТРИ НАВІГАЦІЇ
ТА НАВЕДЕННЯ , щоб відобразити параметри.
2. Натисніть кнопку ГОЛОВНИЙ ЕКРАН
3. Натисніть кнопку КОНСОЛЬ
X Яскравість РК-дисплея
X Колірна схема
X Одиниці вимірювання
НАЛАШТУВАННЯ МАШИНИ
4. Натисніть кнопку КОНФІГУРАЦІЯ
5. Виберіть і налаштуйте профіль машини
X Виберіть номер профілю машини
для вибору 1 з 5 профілів машини. «Активний» профіль
відображається/є активним на екрані «Робота».
X Установіть кількість секцій знаряддя
вибору кількості секцій знаряддя. Можна вибрати від 1 до 7 секцій.
X Установіть ширину секцій
встановлення ширини кожної секції. Кожна секція може бути різної
ширини.
X Установіть відстань бічного виносу знаряддя
для визначення бічної відстані від центральної лінії машини до центру
знаряддя.
– Додатне значення перемістить знаряддя праворуч від центру,
повернувши його в напрямку машини вперед.
– Від'ємне значення перемістить знаряддя ліворуч від центру,
повернувши його в напрямку машини вперед.
X Установіть відстань поздовжнього виносу знаряддя
використовується для визначення поздовжньої відстані від антени GNSS
(нульова точка) до знаряддя.
– Додатне значення перемістить знаряддя позаду антени GNSS.
– Від'ємне значення перемістить знаряддя спереду антени GNSS.
6. Виберіть розміщення світлової панелі
встановлення відстані від вказівки або транспортного засобу, які відображає
кожна світлова панель екрана наведення.
7. Установіть конфігурацію GNSS
ПРИМІТКА. Використовуючи Matrix 430 у Європі, завжди працюйте
із системами GPS та ГЛОНАСС. За необхідності використовуйте
систему SBAS (EGNOS).
28
www.teejet.com
.
. Налаштуйте необхідні параметри.
X Демонстраційний режим
GNSS
X Знімок екрана
X Часовий пояс
на головному екрані
.
— використовується
A
— використовується для
B
— використовується для
C
— використовується
D
—
E
— використовується для
.
№1
№2
№3
.
№4
№5
№6
№7
B A
D
E
C
