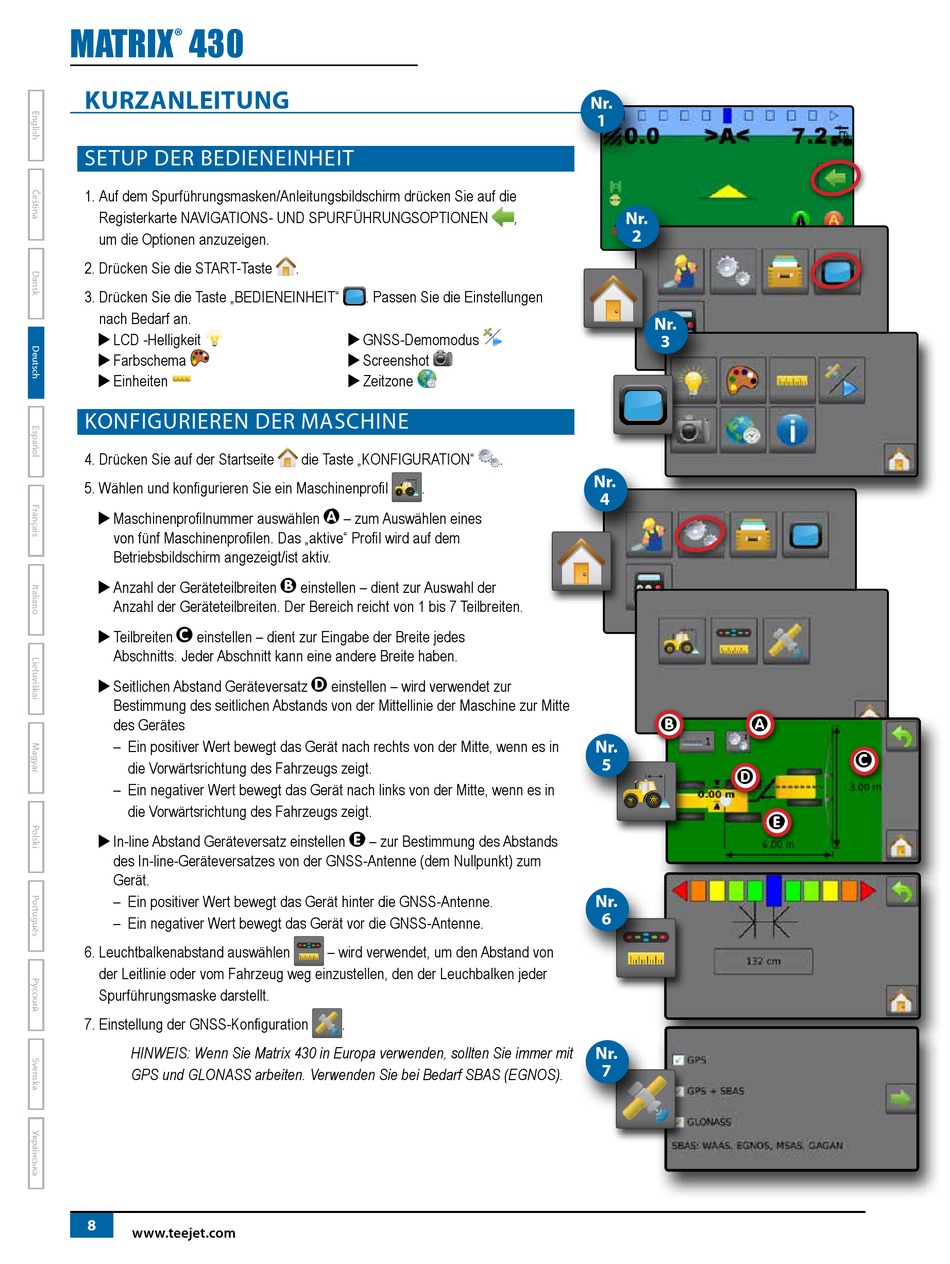

MATRIX 430
®
KURZANLEITUNG
SETUP DER BEDIENEINHEIT
1. Auf dem Spurführungsmasken/Anleitungsbildschirm drücken Sie auf die
Registerkarte NAVIGATIONS- UND SPURFÜHRUNGSOPTIONEN
um die Optionen anzuzeigen.
2. Drücken Sie die START-Taste
3. Drücken Sie die Taste „BEDIENEINHEIT"
nach Bedarf an.
X LCD -Helligkeit
X Farbschema
X Einheiten

KONFIGURIEREN DER MASCHINE

4. Drücken Sie auf der Startseite
5. Wählen und konfigurieren Sie ein Maschinenprofil
X Maschinenprofilnummer auswählen
von fünf Maschinenprofilen. Das „aktive" Profil wird auf dem
Betriebsbildschirm angezeigt/ist aktiv.
X Anzahl der Geräteteilbreiten
Anzahl der Geräteteilbreiten. Der Bereich reicht von 1 bis 7 Teilbreiten.
X Teilbreiten einstellen – dient zur Eingabe der Breite jedes
C
Abschnitts. Jeder Abschnitt kann eine andere Breite haben.
X Seitlichen Abstand Geräteversatz
Bestimmung des seitlichen Abstands von der Mittellinie der Maschine zur Mitte
des Gerätes
– Ein positiver Wert bewegt das Gerät nach rechts von der Mitte, wenn es in
die Vorwärtsrichtung des Fahrzeugs zeigt.
– Ein negativer Wert bewegt das Gerät nach links von der Mitte, wenn es in
die Vorwärtsrichtung des Fahrzeugs zeigt.
X In-line Abstand Geräteversatz einstellen
des In-line-Geräteversatzes von der GNSS-Antenne (dem Nullpunkt) zum
Gerät.
– Ein positiver Wert bewegt das Gerät hinter die GNSS-Antenne.
– Ein negativer Wert bewegt das Gerät vor die GNSS-Antenne.
6. Leuchtbalkenabstand auswählen
der Leitlinie oder vom Fahrzeug weg einzustellen, den der Leuchbalken jeder
Spurführungsmaske darstellt.
7. Einstellung der GNSS-Konfiguration
HINWEIS: Wenn Sie Matrix 430 in Europa verwenden, sollten Sie immer mit
GPS und GLONASS arbeiten. Verwenden Sie bei Bedarf SBAS (EGNOS).
8
www.teejet.com
.
. Passen Sie die Einstellungen
X GNSS-Demomodus
X Screenshot
X Zeitzone
die Taste „KONFIGURATION"
.
– zum Auswählen eines
A
einstellen – dient zur Auswahl der
B
einstellen – wird verwendet zur
D
– zur Bestimmung des Abstands
E
– wird verwendet, um den Abstand von
.
Nr.
1
,
Nr.
2
Nr.
3
.
Nr.
4
B
Nr.
5
Nr.
6
Nr.
7
A
C
D
E
