MATRIX
430
®

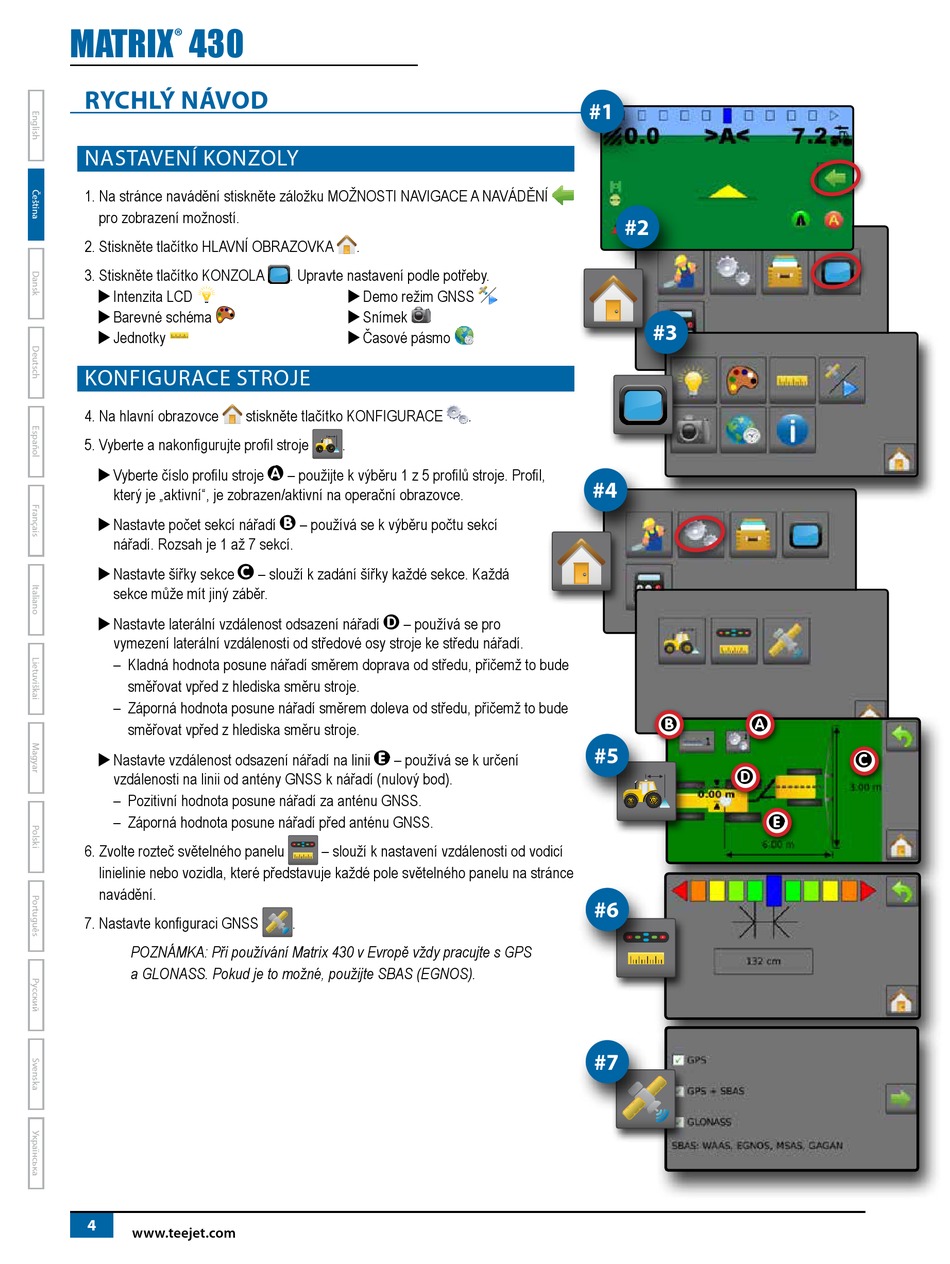

RYCHLÝ NÁVOD
NASTAVENÍ KONZOLY
1. Na stránce navádění stiskněte záložku MOŽNOSTI NAVIGACE A NAVÁDĚNÍ
pro zobrazení možností.
2. Stiskněte tlačítko HLAVNÍ OBRAZOVKA
3. Stiskněte tlačítko KONZOLA
X Intenzita LCD
X Barevné schéma
X Jednotky
KONFIGURACE STROJE
4. Na hlavní obrazovce
stiskněte tlačítko KONFIGURACE
5. Vyberte a nakonfigurujte profil stroje
X Vyberte číslo profilu stroje
který je „aktivní", je zobrazen/aktivní na operační obrazovce.
X Nastavte počet sekcí nářadí
nářadí. Rozsah je 1 až 7 sekcí.
X Nastavte šířky sekce
C
sekce může mít jiný záběr.
X Nastavte laterální vzdálenost odsazení nářadí
vymezení laterální vzdálenosti od středové osy stroje ke středu nářadí.
– Kladná hodnota posune nářadí směrem doprava od středu, přičemž to bude
směřovat vpřed z hlediska směru stroje.
– Záporná hodnota posune nářadí směrem doleva od středu, přičemž to bude
směřovat vpřed z hlediska směru stroje.
X Nastavte vzdálenost odsazení nářadí na linii
vzdálenosti na linii od antény GNSS k nářadí (nulový bod).
– Pozitivní hodnota posune nářadí za anténu GNSS.
– Záporná hodnota posune nářadí před anténu GNSS.
6. Zvolte rozteč světelného panelu
linielinie nebo vozidla, které představuje každé pole světelného panelu na stránce
navádění.
7. Nastavte konfiguraci GNSS
POZNÁMKA: Při používání Matrix 430 v Evropě vždy pracujte s GPS
a GLONASS. Pokud je to možné, použijte SBAS (EGNOS).
4
www.teejet.com
.
. Upravte nastavení podle potřeby.
X Demo režim GNSS
X Snímek
X Časové pásmo
.
– použijte k výběru 1 z 5 profilů stroje. Profil,
A
– používá se k výběru počtu sekcí
B
– slouží k zadání šířky každé sekce. Každá
– používá se pro
D
– používá se k určení
E
– slouží k nastavení vzdálenosti od vodicí
.
#1
#2
.
#4
#5
#6
#7
#3
B
A
D
E
C
