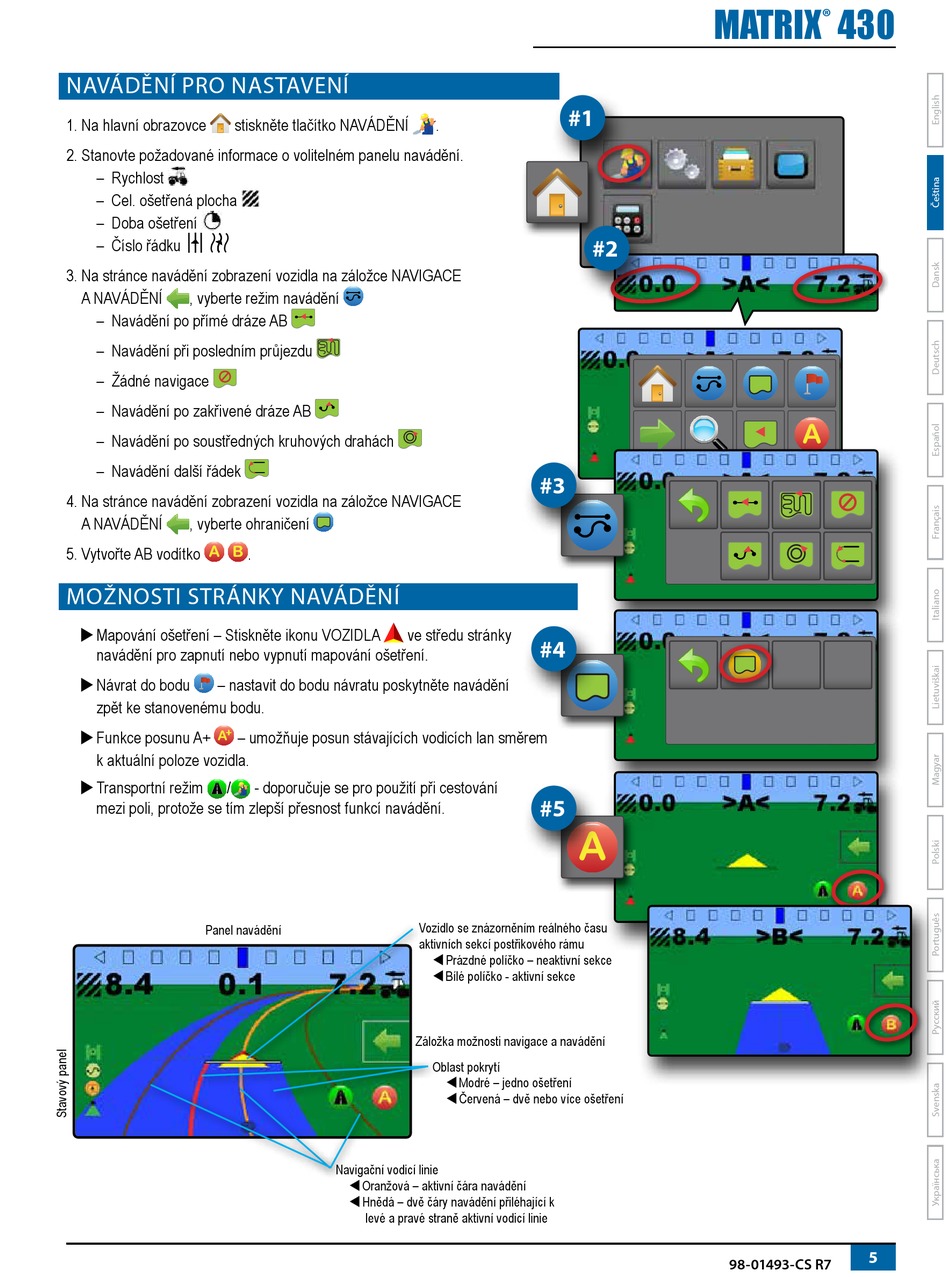

TeeJet MATRIX 430 Schnellstartanleitung Seite 5

NAVÁDĚNÍ PRO NASTAVENÍ
1. Na hlavní obrazovce stiskněte tlačítko NAVÁDĚNÍ
2. Stanovte požadované informace o volitelném panelu navádění.
– Rychlost
– Cel. ošetřená plocha
– Doba ošetření
– Číslo řádku
3. Na stránce navádění zobrazení vozidla na záložce NAVIGACE
A NAVÁDĚNÍ , vyberte režim navádění
– Navádění po přímé dráze AB
– Navádění při posledním průjezdu
– Žádné navigace
– Navádění po zakřivené dráze AB
– Navádění po soustředných kruhových drahách
– Navádění další řádek
4. Na stránce navádění zobrazení vozidla na záložce NAVIGACE
A NAVÁDĚNÍ , vyberte ohraničení
5. Vytvořte AB vodítko
MOŽNOSTI STRÁNKY NAVÁDĚNÍ
X Mapování ošetření – Stiskněte ikonu VOZIDLA
navádění pro zapnutí nebo vypnutí mapování ošetření.
X Návrat do bodu – nastavit do bodu návratu poskytněte navádění
zpět ke stanovenému bodu.
X Funkce posunu A+ – umožňuje posun stávajících vodicích lan směrem
k aktuální poloze vozidla.
X Transportní režim /
mezi poli, protože se tím zlepší přesnost funkcí navádění.
Panel navádění
.
ve středu stránky
- doporučuje se pro použití při cestování
Vozidlo se znázorněním reálného času
aktivních sekcí postřikového rámu
Záložka možnosti navigace a navádění
Navigační vodicí linie
W Oranžová – aktivní čára navádění
W Hnědá – dvě čáry navádění přiléhající k
levé a pravé straně aktivní vodicí linie
#1
.
#2
#3
#4
#5
W Prázdné políčko – neaktivní sekce
W Bílé políčko - aktivní sekce
Oblast pokrytí
W Modré – jedno ošetření
W Červená – dvě nebo více ošetření
MATRIX 430
®
5
98-01493-CS R7
