2. SELECCIóN DEL LUGAR DE
INSTALACIóN
2-1. Unidad interior
EVITE:
● Áreas en las que puedan producirse filtraciones de gases
inflamables.
● Lugares en los que existan grandes cantidades de rocío de
aceite.
● La luz solar directa.
● Lugares cercanos a fuentes de calor que puedan afectar al
rendimiento de la unidad.
● Lugares en los que pueda entrar aire del exterior
directamente a la habitación. Esto podría causar
"condensación" en los orificios de descarga de aire,
haciendo que rocíen agua o que goteen.
● Lugares en los que el mando a distancia podría salpicarse
con agua o en los que pudiera verse afectado por la
humedad.
● Instalación del mando a distancia detrás de cortinas o
muebles.
● Lugares en los que se generen emisiones de altas
frecuencias.
EFECTÚE:
● Seleccione una posición adecuada desde la que cada
esquina de la sala pueda enfriarse de manera uniforme.
● Seleccione un lugar que tenga un techo suficientemente
resistente como para soportar el peso de la unidad.
ADVERTENCIA
El lugar de instalación debe ser capaz de soportar una
carga cuatro veces superior al peso de la unidad interior.
● Seleccione un lugar en el que los tubos y el tubo de drenaje
puedan tener la menor longitud posible hasta la unidad
exterior.
● Permita que haya espacio para realizar las operaciones de
mantenimiento, así como para que fluya el aire irrestricto
alrededor de la unidad.
● Instale la unidad dentro de la máxima diferencia de elevación
por encima o debajo de la unidad exterior y dentro de la
longitud total de los tubos (L) desde la unidad exterior, como
se detalla en el manual de instalación que se proporciona
con la unidad exterior.
● Deje espacio para montar el mando a distancia a una
distancia aproximada de 1 m del suelo, en un lugar que no
quede bajo la luz directa del sol ni en el flujo de aire frío
procedente de la unidad interior.
NOTA
La salida de aire disminuirá si la distancia desde el suelo hasta el techo
es mayor de 3 m.

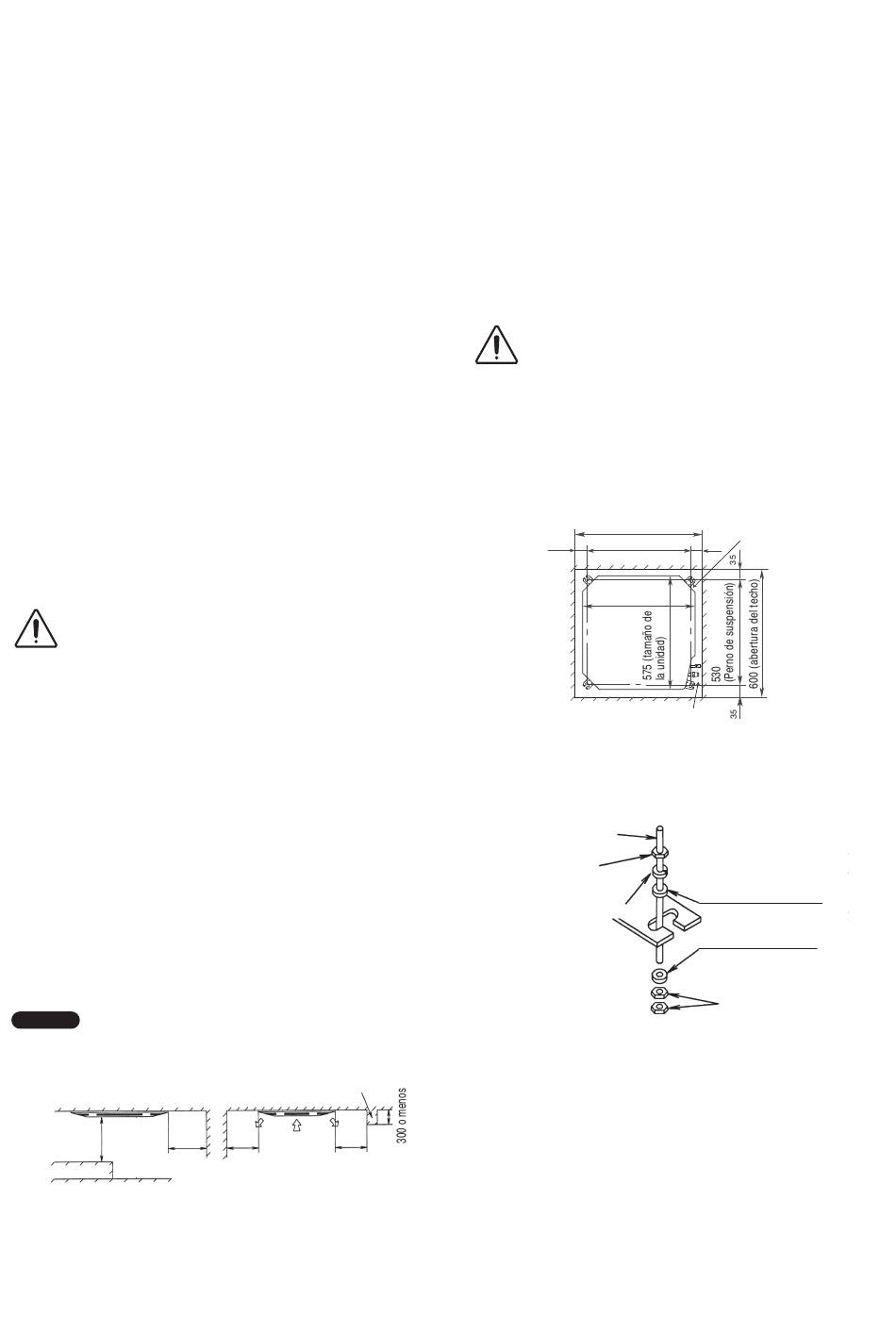

500 o
1.000 o
más
más
(Unidad: mm)
Suelo
Obstáculos
* Si la altura desde el suelo hasta el techo es superior a los
tres metros, la distribución del aire se deteriora y el efecto
disminuye.
Viga
500 o 500 o
más más
(Unidad: mm)
Fig. 2-1
3. INSTALACIóN DE LA UNIDAD
INTERIOR
3-1. Preparativos para la suspensión del techo
Esta unidad utiliza una bomba de drenaje. Utilice un nivel de
carpintero para comprobar que la unidad está nivelada.
3-2. Dimensiones de la apertura en el techo y
posición del perno de suspensión
Este climatizador de aire utiliza un motor de drenaje
ascendente. Instale la unidad en posición horizontal utilizando
un nivel de carpintero.
El modelo de papel para la instalación se expande o contrae
según las condiciones de temperatura y humedad.
Compruebe las dimensiones antes de utilizarlo.
PRECAUCIÓN
Durante el proceso de instalación se debe tener la
precaución de no dañar los cables eléctricos.
● Las dimensiones del modelo de papel para la instalación son
las mismas que las dimensiones de la apertura del techo.
● Asegúrese de tratar los trabajos de perforación en el techo
con los trabajadores implicados.
600 (abertura del techo)
35
(Perno de suspensión)
575 (tamaño de
la unidad)
Tubería de refrigerante
3-3. Posiciones del cuerpo del climatizador de aire y
la superficie de techo
Perno de suspensión
(W3/8 o M10)
Tuerca
(W3/8 o M10)
Arandela de resorte M10
38
(Unidad: mm)
Tubería de drenaje
35
530
Arandela plana para M10
(accesorio)
Arandela plana para M10
(accesorio)
Tuerca
(W3/8 o M10)
Fig. 3-1
Fig. 3-2
