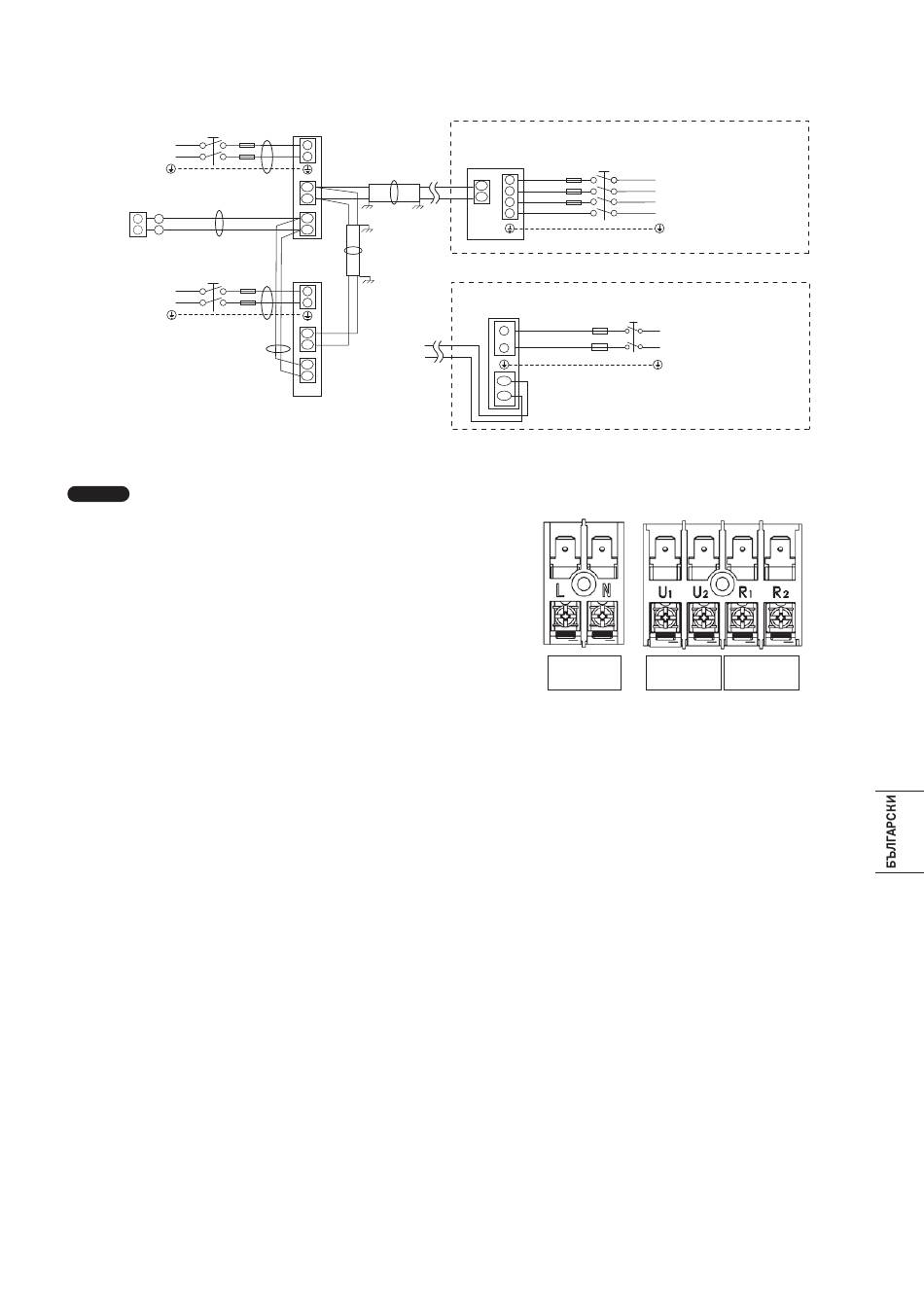

4-3. диаграми за кабелно свързване
Електрозахранване L
220/230/240V ~ 50Hz
N
Заземяване
Дистанционно
управление
D
WHT
1 1
BLK
2 2
Електрозахранване
L
220/230/240V ~ 50Hz
N
Заземяване
ЗАБЕЛЕЖКА
(1) Вижте „Препоръчителна кабелна дължина и диаметър
за електрозахранваща система" за обяснения на
диаграми „B", „C", „D" и „E" и горната.
(2) Диаграмата за просто свързване на вътрешен модул
показва клемни кутии, така че клемната кутия
на вашето оборудване може да се различава от
диаграмата.
(3) Адресът на веригата за хладилен агент (R.C.) трябва
да бъде зададен преди включването.
(4) По отношение на настройките на адреса R.C., вижте
инструкциите за монтаж, доставени с блока за
дистанционно управление (опция). Автоматичната
настройка на адрес може да бъде извършена
автоматично от дистанционното управление. Вижте
инструкциите за монтаж, доставени с блока за
дистанционно управление (опция).
Вътрешен
модул (№ 1)
L
N
C
B
U1
U2
Заземяване
R1
R2
Заземяване
C
Вътрешен
модул (№ 2)
Заземяване
L
N
B
U1
E U2
R1
R2
* 3-фазен модел връзки
Външен модул (3-фазов)
INV модул
L1
L1
L2
U1
L2
L3
U2
L3
N
N
* Еднофазен модел връзки
Външен модул (еднофазов)
INV модул
L
N
U1
U2
Захранващ
кабел
137
Електрозахранване
380/400/415V, 3 N~, 50Hz
Заземяване
Електрозахранване
L
220/230/240V ~ 50Hz
N
Заземяване
Фиг. 4-1
Клемно табло
Контролно Схема на
окабеляване дистанционно
между модули управление
Тип Y2
