Määräystenmukainen Käyttö; Toimituksen Sisältö; Laitteen Kuvaus - Bosch BEA 030 Originalbetriebsanleitung

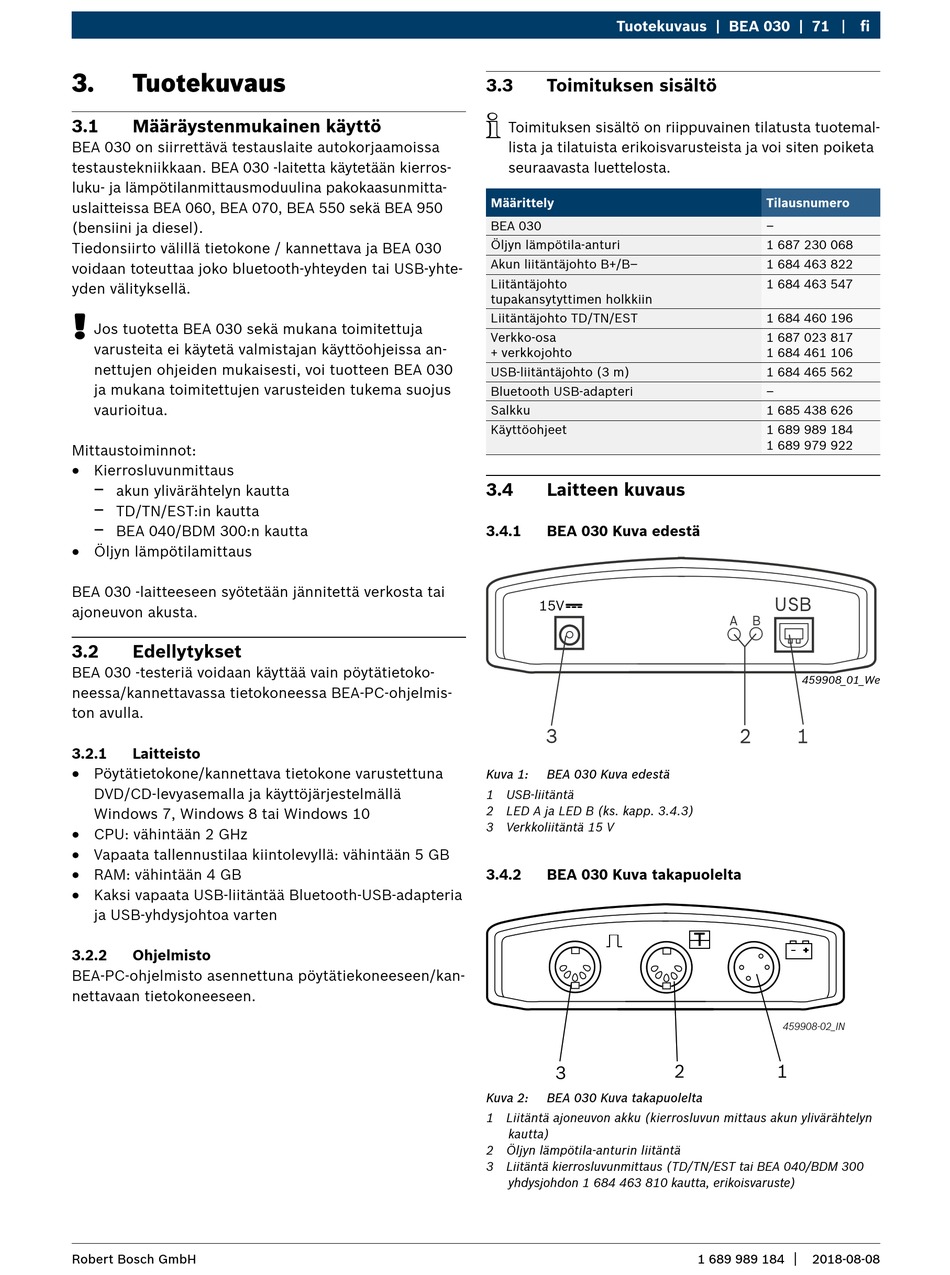

3. Tuotekuvaus
3.1 Määräystenmukainen käyttö
BEA 030 on siirrettävä testauslaite autokorjaamoissa
testaustekniikkaan. BEA 030 -laitetta käytetään kierros-
luku- ja lämpötilanmittausmoduulina pakokaasunmitta-
uslaitteissa BEA 060, BEA 070, BEA 550 sekä BEA 950
(bensiini ja diesel).
Tiedonsiirto välillä tietokone / kannettava ja BEA 030
voidaan toteuttaa joko bluetooth-yhteyden tai USB-yhte-
yden välityksellä.
!
Jos tuotetta BEA 030 sekä mukana toimitettuja
varusteita ei käytetä valmistajan käyttöohjeissa an-
nettujen ohjeiden mukaisesti, voi tuotteen BEA 030
ja mukana toimitettujen varusteiden tukema suojus
vaurioitua.
Mittaustoiminnot:
R
Kierrosluvunmittaus
$
akun ylivärähtelyn kautta
$
TD/TN/EST:in kautta
$
BEA 040/BDM 300:n kautta
R
Öljyn lämpötilamittaus
BEA 030 -laitteeseen syötetään jännitettä verkosta tai
ajoneuvon akusta.
3.2 Edellytykset
BEA 030 -testeriä voidaan käyttää vain pöytätietoko-
neessa/kannettavassa tietokoneessa BEA-PC-ohjelmis-
ton avulla.
3.2.1 Laitteisto
R
Pöytätietokone/kannettava tietokone varustettuna
DVD/CD-levyasemalla ja käyttöjärjestelmällä
Windows 7, Windows 8 tai Windows 10
R
CPU: vähintään 2 GHz
R
Vapaata tallennustilaa kiintolevyllä: vähintään 5 GB
R
RAM: vähintään 4 GB
R
Kaksi vapaata USB-liitäntää Bluetooth-USB-adapteria
ja USB-yhdysjohtoa varten
3.2.2 Ohjelmisto
BEA-PC-ohjelmisto asennettuna pöytätiekoneeseen/kan-
nettavaan tietokoneeseen.
Robert Bosch GmbH
Tuotekuvaus | BEA 030 | 71
3.3 Toimituksen sisältö
i
Toimituksen sisältö on riippuvainen tilatusta tuotemal-
lista ja tilatuista erikoisvarusteista ja voi siten poiketa
seuraavasta luettelosta.
Määrittely
BEA 030
Öljyn lämpötila-anturi
Akun liitäntäjohto B+/B–
Liitäntäjohto
tupakansytyttimen holkkiin
Liitäntäjohto TD/TN/EST
Verkko-osa
+ verkkojohto
USB-liitäntäjohto (3 m)
Bluetooth USB-adapteri
Salkku
Käyttöohjeet
3.4

Laitteen kuvaus

3.4.1 BEA 030 Kuva edestä
15V
Kuva 1: BEA 030 Kuva edestä
1 USB-liitäntä
2 LED A ja LED B (ks. kapp. 3.4.3)
3 Verkkoliitäntä 15 V
3.4.2 BEA 030 Kuva takapuolelta
3
Kuva 2: BEA 030 Kuva takapuolelta
1 Liitäntä ajoneuvon akku (kierrosluvun mittaus akun ylivärähtelyn
kautta)
2 Öljyn lämpötila-anturin liitäntä
3 Liitäntä kierrosluvunmittaus (TD/TN/EST tai BEA 040/BDM 300
yhdysjohdon 1 684 463 810 kautta, erikoisvaruste)
Tilausnumero
–
1 687 230 068
1 684 463 822
1 684 463 547
1 684 460 196
1 687 023 817
1 684 461 106
1 684 465 562
–
1 685 438 626
1 689 989 184
1 689 979 922
459908_01_We
459908-02_IN
2 1
|
1 689 989 184 2018-08-08
fi
