3. Tuotekuvaus
3.1 Määräystenmukainen käyttö
Pakokaasun mittauslaitetta BEA 065 käytetään käyttä-
jäystävälliseen bensiinikäyttöisten ajoneuvojen pako-
kaasumittaukseen.
Testikohteina ovat kaikki bensiinimoottoreilla varustetut
ajoneuvot, jotka ovat käytössä tieliikenteessä ja joille
pitää suorittaa päästömittauksia. Päästömittauksia voi-
daan suorittaa toisaalta lakimääräysten ja toisaalta via-
netsimisen ja -poistamisen perusteella korjaamokäynnin
yhteydessä.
Laitteelle BEA 065 on asennettu BEA-PC-ohjelmisto
ja mukana toimitetut komponentit kuten BEA 070 tai
KTS 515 on koottu. Komponenttia BEA 065 käytetään
vain laitteessa BEA 750.
!
BEA 065 -laitetta saa käyttää vain suljetuissa kor-
jaamotiloissa. BEA 065 -laitetta on suojattava kos-
teudelta. Laite BEA 065 on suojattava kuumuudelta
(esim. suoralta auringonsäteilyltä) sekä liialliselta
likaantumiselta.
3.2 Toimituksen sisältö
i
Toimituksen sisältö on riippuvainen tilatusta tuotemal-
lista ja tilatuista erikoisvarusteista ja voi siten poiketa
seuraavasta luettelosta.
Nimike
BEA 065
Käyttöohje
3.3 Erikoisvarusteet
Lisätietoa erikoisvarusteista saat Boschin edustajaltasi.
Robert Bosch GmbH
3.4
BEA 065 koostuu kosketusnäytöstä, lämpötulostimesta,
yhdistelmästä tietokone-piirilevy, lämpötilanmittaus-,
kierrosluvunmittaus- ja pakokaasunmittaustoiminnosta.
Kommunikaatio välillä BEA 065 ja esim. BEA 070 tai KTS
515 luodaan Bluetoothin tai USB-liittymän kautta.
7
6
5
4

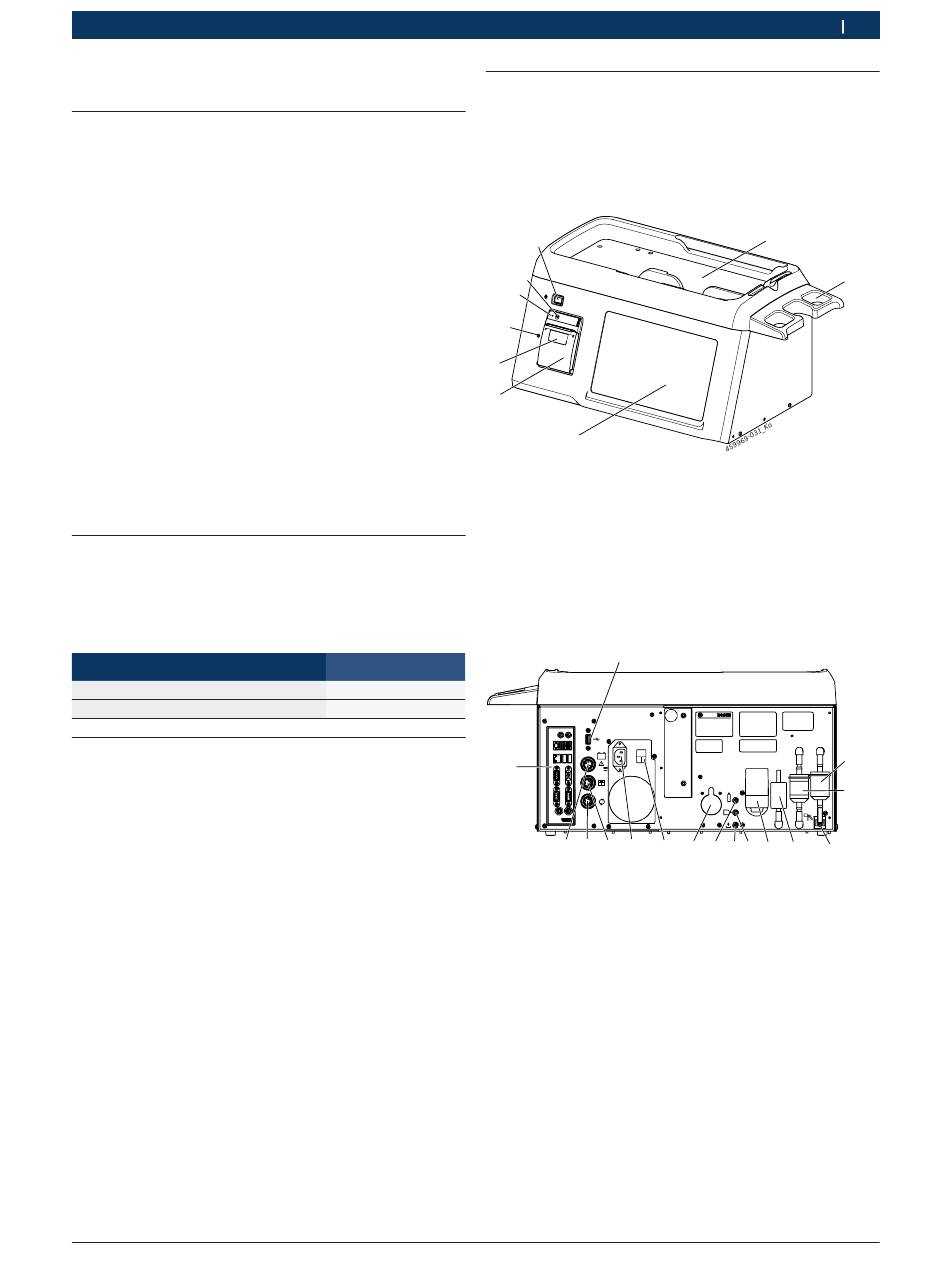

Kuva 1:
