COMPACT 1.6
Fare attenzione a non invertire le polarità effettuando la connessione dell'alimentazione all'impianto,
altrimenti il quadro comandi non si accende, l'impianto non funziona e si potrebbero verificare danni
irreparabili ai moduli dei compressori.
Ventilatore
centrifugo
Cablaggio
comunicazione

AVVISO IMPORTANTE!

Controllo
elettronico
Batteria
43

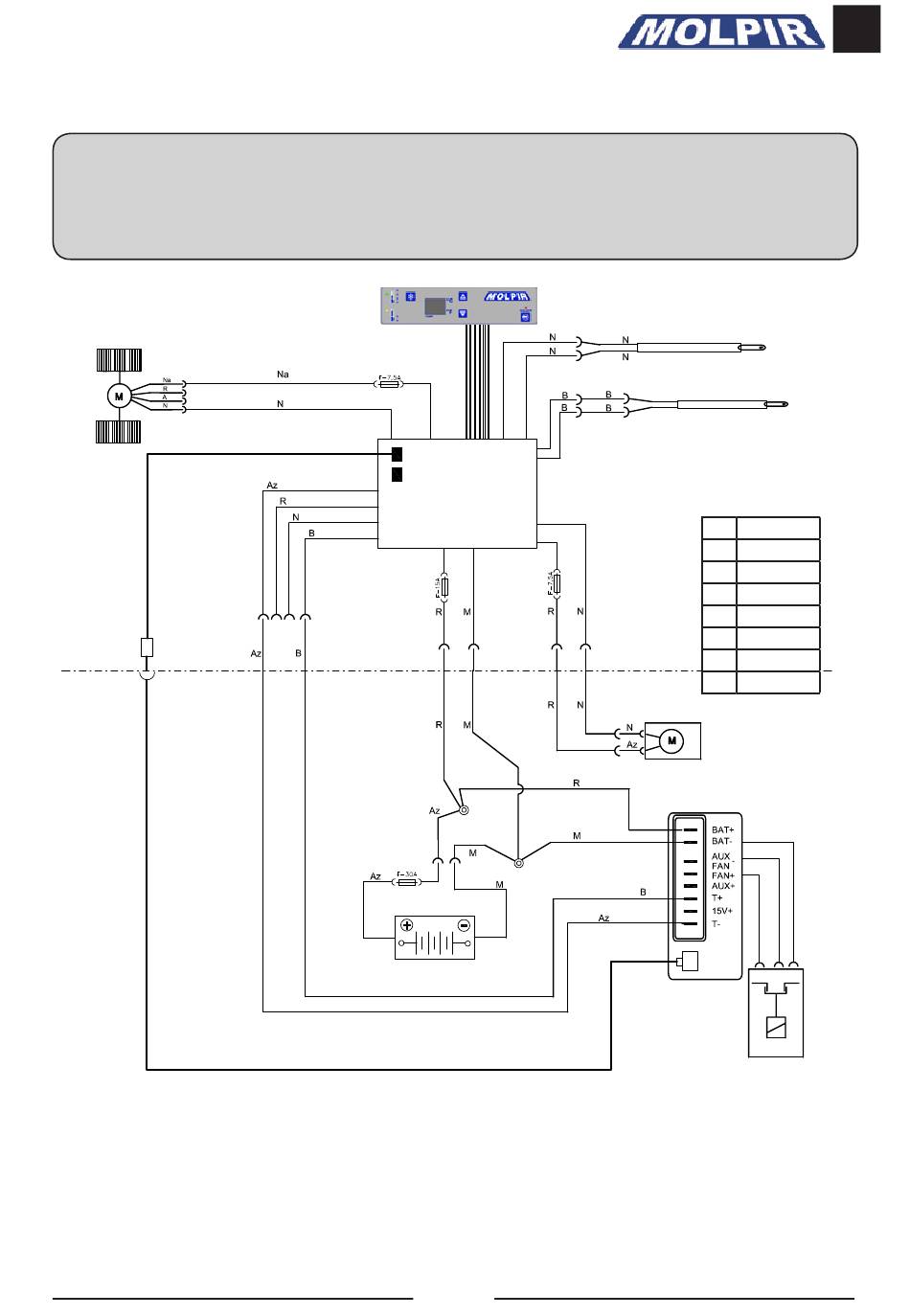

Cablaggio elettrico

Sensore
aria ritorno
Sensore
antigelo
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Ventilatore
condensatore
Controllo
elettronico
compressore
Compressore
IT
