COMPACT 1.6
Precaución de no invertir las polaridades al conectar la alimentación en el equipo. Si esto
sucediera la placa no se encenderá, el equipo no funcionará y se producirán daños irreparables
en los módulos de los compresores.
Soplador
centrífugo
Cable comunicación

AVISO IMPORTANTE!

¡
Control
electrónico
Batería
11

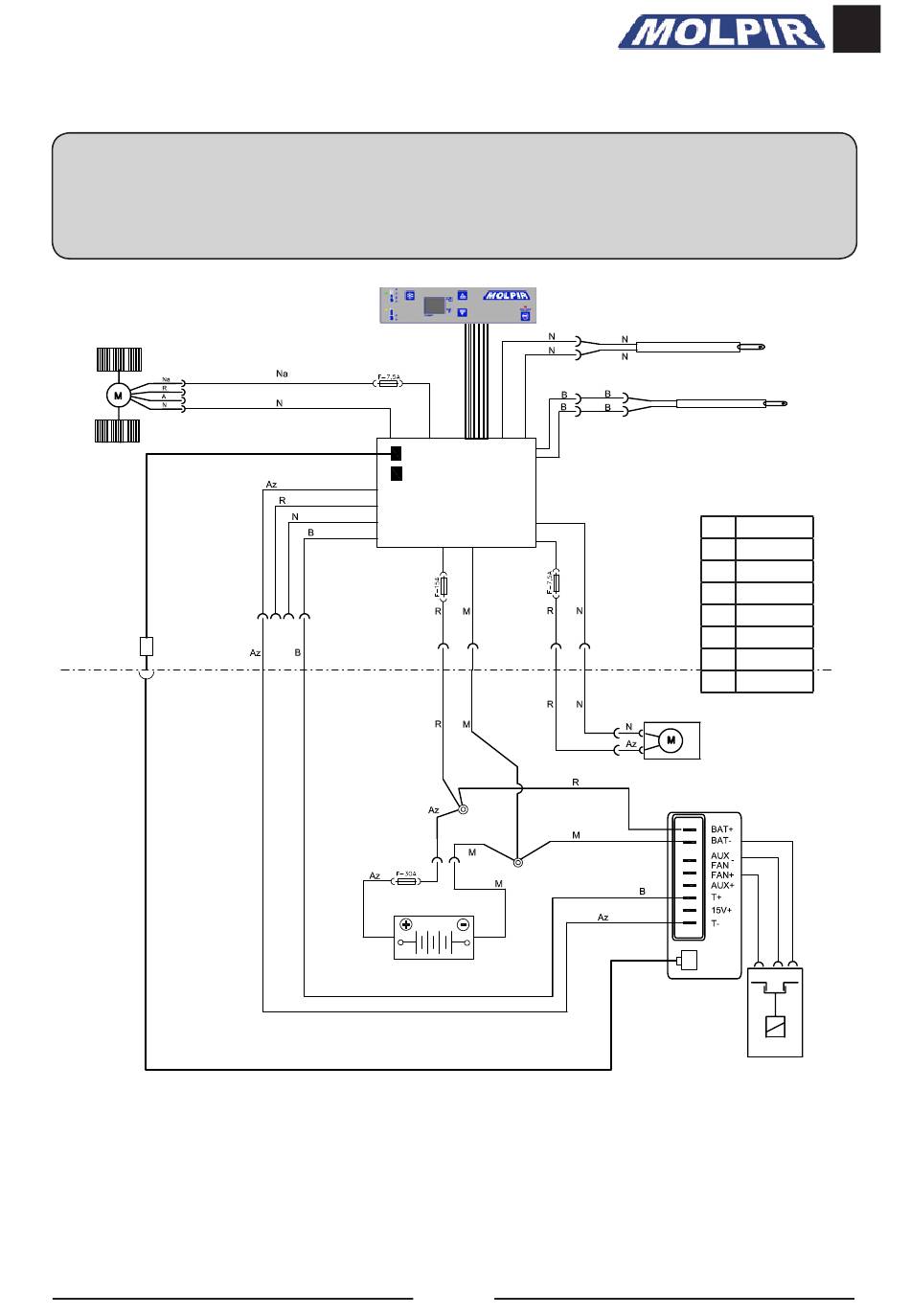

Esquema eléctrico
Sensor
aire de retorno
Sensor
antihielo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Ventilador
del condensador
Módulo
electrónico
compresor
Compresor
ES
