Elektrische Verkabelung; Wichtiger Warnhinweis - Molpir COMPACT 1.6 Diagnose Bei Ausfällen

COMPACT 1.6
Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht
vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert
nicht und es kommt zu irreparablen Schäden an den Kompressormodulen.
Doppelradialgebläse
Kommunikationskabel

WICHTIGER WARNHINWEIS!

Elektroniksteuerung
Batterie
35

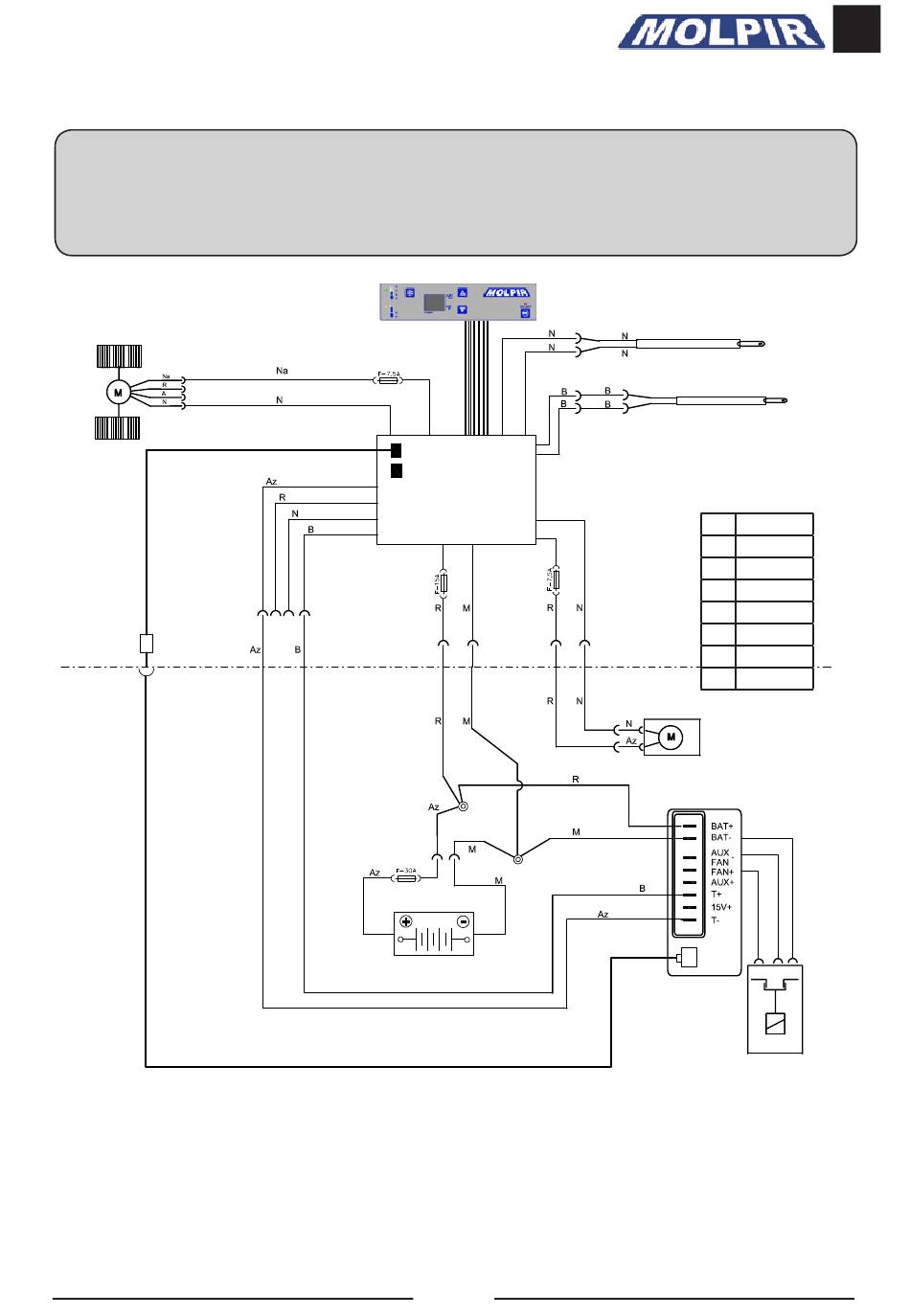

ElektrischeVerkabelung
Abluftsensor
Frostschutzfühler
Az
N
R
V
B
A
Na
M
Kondensatorlüfter
Kompressor
electronisches
modul
GE
Blau
Chwarz
Rot
Grün
Weiss
Gelb
Oranbe
Braun
Kompressor
