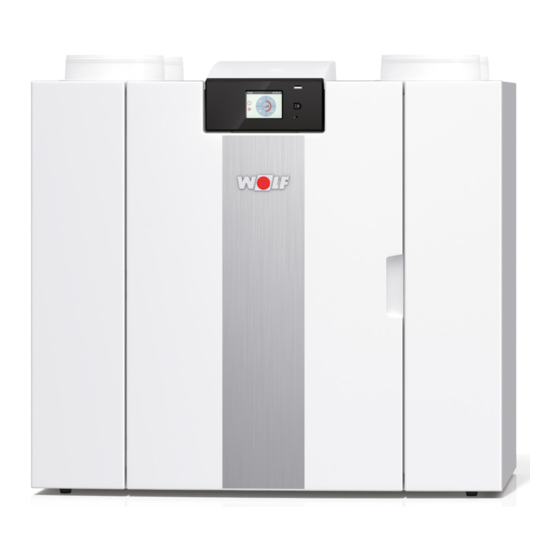

Wolf CWL-2-325 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Wolf Anleitungen
  4. Lüftungsanlagen
  5. CWL-2-325
  6. Montage- und bedienungsanleitung

Wolf CWL-2-325 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CWL-2-325:
Inhaltsverzeichnis

Werbung

Quicklinks

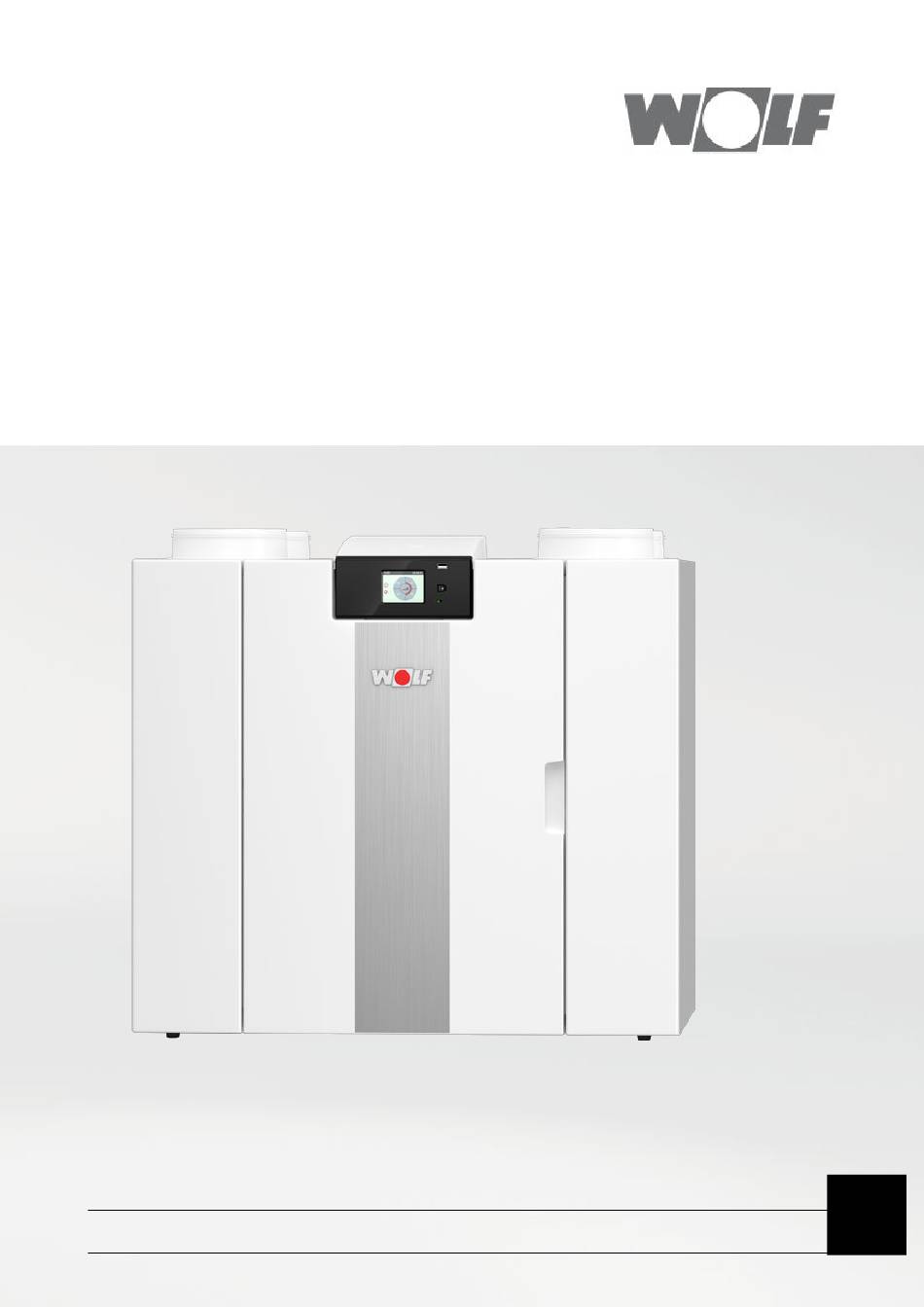

Montage- und Bedienungsanleitung
Comfort-Wohnungs-Lüftung
CWL-2-325
WOLF GMBH/POSTFACH 1380/D-84048 MAINBURG/TEL. +49.0.87 51 74- 0/FAX +49.0.87 51 74- 16 00/WWW.WOLF.EU
Art-Nr: 3066249_201903
Änderungen vorbehalten
DE
AT
CH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CWL-2-325

Inhaltszusammenfassung für Wolf CWL-2-325

  • Seite 1 Montage- und Bedienungsanleitung Comfort-Wohnungs-Lüftung CWL-2-325 WOLF GMBH/POSTFACH 1380/D-84048 MAINBURG/TEL. +49.0.87 51 74- 0/FAX +49.0.87 51 74- 16 00/WWW.WOLF.EU Art-Nr: 3066249_201903 Änderungen vorbehalten...
  • Seite 2 WOLF GMBH/POSTFACH 1380/D-84048 MAINBURG/TEL. +49.0.87 51 74- 0/FAX +49.0.87 51 74- 16 00/WWW.WOLF.EU...

  • Seite 3: Installationsvorschriften

    Wartungsarbeiten daran durchführen, die normalerweise vom Benutzer durchgeführt werden. Kinder dürfen nicht mit dem Gerät spielen. Muss das Netzkabel ausgetauscht werden, immer ein Ersatznetzkabel bei Wolf GmbH bestellen. Um gefährliche Situationen zu verhindern, darf ein beschädigter Netzanschluss nur von einer entsprechend qualifizierten Person ausgetauscht...

  • Seite 4: Inhaltsverzeichnis

    5.5.8 Anschluss ModBus....17 5.5.9 Koppeln von Geräten mittels Wolf Bus. . . 18 6 Anzeige........19 6.1 Allgemeine Bedienpulterläuterung.

  • Seite 5: Lieferung

    1 Lieferung 1.1 Lieferumfang Bevor mit der Installation des Wärmerückgewinnungsgeräts begonnen wird, ist zu kontrollieren, ob das Gerät vollständig und unbeschädigt ist. Zum Lieferumfang des Wärmerückgewinnungsgeräts Typ CWL-2-325 gehören folgende Komponenten: 1. Wärmerückgewinnungsgerät 2. Wandmontageset bestehend aus: ▪ 1x Montagebügel ▪...

  • Seite 6: Allgemein

    Seite 8). In dieser Installationsanleitung wird sowohl die Standardausführung CWL-2-325 als auch die Ausführung mit Zusatzplatine beschrieben. Das CWL-2-325 ist als Links- oder Rechtsausführung lieferbar; ein Umrüsten von Links auf Rechts oder umgekehrt ist nicht möglich. Für die korrekte Position der Anschlusskanäle sowie Abmessungen siehe (à...

  • Seite 7: Ausführung

    CWL-2-325 3 Ausführung 3.1 Technische Informationen CWL -2-325 Betriebsspannung [V/Hz] 230 V / 50 Hz Abmessungen (B x H x T) [mm] 750 x 650 x 560 Kanaldurchmesser [mm] ø 160 Außendurchmesser Kondensatablaufs [mm] ø 32 Gewicht [kg] Filterklasse ISO Coarse 60 % (ISO ePM1.0 50% für die Zuluft optional) Lüftungsstufe (Werkseinstellung)

  • Seite 8: Anschlüsse Und Abmessungen

    xxxx 3 Ausführung 3.2 Anschlüsse und Abmessungen Das CWL-Gerät ist als Links- oder Rechtsausführung lieferbar. Bei einer Linksausführung befinden sich die „warmen“ Anschlüsse (Zuluft und Abluft) auf der linken Seite des Geräts; der Kondensatablauf wird hierbei in der rechten Öffnung unten am Gerät montiert. Bei einer Rechtsausführung befinden sich die „warmen“ Anschlüsse (Zuluft und Abluft) auf der rechten Seite des Geräts.
  • Seite 9 xxxx 3 Ausführung Rechtsausführung Alle Abmessungen sind in mm angegeben. Der Durchmesser der Bundringe beträgt 160 mm. Zuluft Fortluft Abluft Außenluft Elektrische Anschlüsse Siphonanschluss Abluftfilter Zuluftfilter Aufhängung Art-Nr: 3066249_201903...

  • Seite 10: Geöffnetes Gerät

    xxxx 3 Ausführung 3.3 Geöffnetes Gerät Das oben gezeigte Gerät ist eine Linksausführung; bei einer Rechtsausführung sind Vorheizregister, Bypassklappe und Siphonanschluss gespiegelt montiert! Touchscreen Wärmetauscher USB-Anschluss (X13) Motor Bypassklappe Serviceanschluss Abluftfilter Anzeige-LED Bypassklappe Übertemperatursicherung Vorheizregister Netzkabel 230 Volt Vorheizregister Relaisausgang (X19) Temperatursensor 24-Volt-Anschluss (X18) Zuluftfilter...

  • Seite 11: Funktion

    Seite 42), einem Feuchtesensor (® Anschluss Feuchtesensor Seite 41) oder mit der Wolf App möglich. 4.2 Bypass Mit dem 100-%-Bypass kann Außenluft zugeführt werden, die nicht vom Wärmetauscher erwärmt wird. Vor allem in Sommernächten ist es wünschenswert, kühlere Außenluft zuzuführen. Die warme Luft in der Wohnung wird dann so weit wie möglich durch kühlere Außenluft ersetzt.

  • Seite 12: Version Mit Zusatzplatine

    4.4 Version mit Zusatzplatine Die Zusatzplatine ist eine zusätzliche Regelplatine, die weitere Anschlussmöglichkeiten für verschiedene Anwendungen bietet. Diese zusätzliche Regelplatine befindet sich in einem Kunststoffgehäuse hinter der Basisplatine oben am Gerät. Es ist auch möglich, die gesamte Zusatzplatine einschließlich Gehäuse vom Gerät abzunehmen und unabhängig vom Wärmerückgewinnungsgerät beispielsweise an einer Wand zu montieren;...

  • Seite 13: Installation

    CWL-2-325 5 Installation 5.1 Allgemeine Installation Installation des Geräts: 1. Aufstellen des Geräts (® Gerät aufstellen Seite 13 ) 2. Anschluss von Siphon und Kondensatablauf (® Kondensatablauf anschließen Seite 14) 3. Anschluss der Luftkanäle (®) 4. Elektrischer Anschluss (® Elektrische Anschlüsse Seite 16) Die Installationsarbeiten und die fertige Installation haben folgende Anforderungen zu erfüllen:...

  • Seite 14: Kondensatablauf Anschließen

    xxxx 5 Installation 5.3 Kondensatablauf anschließen Der Kondensatablauf wird beim CWL -Gerät durch die Bodenplatte geführt. Das Kondenswasser muss über die Hauskanalisation abgeleitet werden. Der Siphon (mit eingebautem Belüfter) wird separat mit dem Gerät geliefert und ist vom Installateur unten am Gerät zu montieren (Bajonettanschluss).

  • Seite 15: Connecting Air Ducts

    Überströmung kommen kann. Die Position der Zuluftventile ist so zu wählen, dass Verschmutzung und Zugluft vermieden werden. Hierfür die Wolf GmbH Zuluftventile einsetzen. Bei Verwendung von Schalldämpfern ist bei der Montage zu berücksichtigen, dass diese nach einiger Zeit ausgetauscht werden können müssen.

  • Seite 16: Elektrische Anschlüsse

    5 Installation 1 = CWL-2-325 Rechtsausführung (waagerecht aufstellen) 2 = Bevorzugtes Ansaugen der Außenluft 3 = Kanalisationsentlüftung 4 = Bevorzugte Stelle Fortluft; isolierte Dachdurchführung von Wolf GmbH verwenden 5 = Thermisch isoliertes Rohr 6 = Kondensatablauf 7 = Schalldämpfer 8 = Kanäle von und zur Wohnung 5.5 Elektrische Anschlüsse...

  • Seite 17: Ebus-Stecker Anschließen

    Seite 41. 5.5.6 Anschluss WolfBus Der Modbus-/Wolfbus-Anschluss X15 (rot)kann zum Beispiel verwendet werden, um Geräte zu koppeln (® Koppeln von Geräten mittels Wolf Bus Seite 18). Mit Schrittnummer 14.1 bis 14.4 im Einstellsmenü kann die Funktion dieses Anschlusses angepasst werden.

  • Seite 18: Koppeln Von Geräten Mittels Wolf Bus

    Alle CWL-2-325-Geräte haben denselben Luftdurchsatz wie das als „Master“ konfigurierte Gerät. Die Störmeldungen aller Geräte werden im Display des Master-Geräts angezeigt. Bei Verwendung eines Wolf Bedienmodul BM-2 oder der Wolf Link Home sind diese immer an das Master-Gerät anzuschließen. Art-Nr: 3066249_201903...

  • Seite 19: Anzeige

    CWL-2-325 6 Anzeige 6.1 Allgemeine Bedienpulterläuterung Vorn am Gerät befindet sich ein Display mit Touchscreen. Dieses Display wird für die Bedienung des Geräts verwendet und um dem Benutzer Informationen über den Status des Geräts anzuzeigen. Bei Einschalten der Spannungsversorgung wird zunächst die Softwareversion angezeigt. Anschließend wird das Hauptfenster angezeigt.

  • Seite 20: Unterteilung Des Displayfensters

    xxxx 6 Anzeige 6.2 Unterteilung des Displayfensters Das Fenster ist in 6 Bereiche unterteilt, wobei in jedem Bereich die Anzeige verschiedener Symbole/Anzeigen möglich ist. Einteilung des Hauptfensters 1 = Navigationsfenster 2 = Meldungsfenster 3 = Fenster mit Hauptfunktion 4 = Verbindungssignal 5 = Uhrzeit 6 = Datum Im Display können verschiedene Symbole angezeigt werden;...
  • Seite 21 Symbol im Beschreibung Display Ansteuerung durch den Stufenschalter / Wolf Bedienmodul BM-2 oder Wolf Home Ansteuerung über den Touchscreen am Gerät; diese Einstellung ist eine halbe Stunde lang aktiv Ansteuerung über den Touchscreen am Gerät; der Touchscreen ist permanent als Stufenschalter eingestellt, wenn bei Schrittnummer 15.8 „Ja“...
  • Seite 22 xxxx 6 Anzeige Bereich Symbol im Beschreibung Display Internetverbindung Signalstärke USB-Verbindung aktiv 11:07 Aktuelle Uhrzeit 02.11.2017 Aktuelles Datum Art-Nr: 3066249_201903...

  • Seite 23: Display-Informationen

    xxxx 6 Anzeige 6.3 Display-Informationen Werden keine Tasten bedient und liegen keine Störungen/Meldungen vor (wie z. B. bei einer Störungsmeldung oder Filtermeldung), erlischt zwei Minuten nach der letzten Tastenbedienung die Display-Beleuchtung. Tritt am Gerät eine Filtermeldung oder eine Störung auf, bleibt die Display-Beleuchtung so lange aktiviert, bis die Störung behoben oder die Filtermeldung zurückgesetzt wurde.

  • Seite 24: Inbetriebnahme

    CWL-2-325 7 Inbetriebnahme 7.1 Gerät ein- und ausschalten Einschalten: ▪ Spannungsversorgung einschalten: 1. Schließen Sie den 230-Volt-Netzstecker an das Stromnetz an. 2. Beim Starten des Geräts wird die Softwareversion angezeigt. War das Gerät längere Zeit ausgeschaltet (ca. 1 Woche oder mehr), wird zunächst dazu aufgefordert, die gewünschte Sprache, die Uhrzeit und das Datum...

  • Seite 25: Sonstige Einstellungen Durch Den Installateur

    Änderungen können im Einstellmenü vorgenommen werden. Warnung: Da Änderungen im Einstellmenü die einwandfreie Funktion des Geräts beeinträchtigen können, muss bei nicht beschriebenen Einstellungen Rücksprache mit Wolf GmbH gehalten werden. Falsche Einstellungen können die einwandfreie Funktion des Geräts ernsthaft beeinträchtigen! 7.4 Werkseinstellung Es ist möglich, alle geänderten Einstellungen gleichzeitig auf die Werkseinstellungen zurückzusetzen.

  • Seite 26: Störung

    CWL-2-325 8 Störung 8.1 Störungsanalyse Erfasst die Regelung im Gerät eine Störung, wird dies im Display durch ein Schlüsselsymbol, eventuell zusammen mit einer Störungsnummer angezeigt. Das Gerät unterscheidet zwischen einer Störung, bei der das Gerät noch weiterhin (eingeschränkt) in Betrieb bleibt und einer schwerwiegenden (verriegelnden) Störung, bei der beide Ventilatoren ausgeschaltet werden.
  • Seite 27 xxxx 8 Störung 1 = Zuluftventilator defekt Eine verriegelnde Störung kann nicht behoben werden, indem das Gerät spannungslos geschaltet wird; die Störung muss zuerst behoben werden! Warnung! Bei Arbeiten im Gerät ist das Gerät immer zuerst spannungslos zu schalten, indem der Netzstecker gezogen wird.
  • Seite 28 Wolf Bedienmodul BM-2 Verdrahtung zu Komponenten/Wolf Bedienmodul BM-2 Störmeldung und andere, an den eBus überprüfen angeschlossene Komponenten/Wolf Bedienmodul BM-2 überprüfen und falls Komponenten, defekt austauschen funktionieren nicht; das Tritt die Störung weiterhin auf: Gerät spannungslos schalten Gerät funktioniert aber und Basisplatine Platine austauschen...

  • Seite 29: Wartung

    CWL-2-325 9 Wartung 9.1 Filter reinigen Die Wartung durch den Benutzer beschränkt sich auf das regelmäßige Reinigen oder Austauschen der Filter. Der Filter muss erst gereinigt werden, wenn dies im Display (durch das Filtersymbol ) angezeigt wird, oder wenn ein Stufenschalter mit Filteranzeige eingebaut ist und die rote LED an diesem Schalter leuchtet.

  • Seite 30: Wartung

    xxxx 9 Wartung 9.2 Wartung Die Wartung durch den Installateur umfasst das Reinigen des Wärmetauschers und der Ventilatoren. Das ist je nach Umständen mindestens einmal alle 3 Jahre erforderlich. Trennen Sie das Gerät von der Spannungsversorgung, indem Sie den Netzstecker ziehen. Öffnen Sie die Filtertür.
  • Seite 31 xxxx 9 Wartung Nehmen Sie den Wärmetauscher heraus. Achten Sie darauf, die Schaumstoffteile im Gerät nicht zu beschädigen. Reinigen Sie den Wärmetauscher mit warmem Wasser (max. 45 °C) und einem geeigneten Reinigungsmittel. Spülen Sie den Wärmetauscher mit warmem Wasser nach. Nehmen Sie das EPS-Einsetzteil, mit dem der Ventilator festgeklemmt ist, aus dem Gerät heraus.
  • Seite 32 xxxx 9 Wartung Drehen Sie den Ventilator im Gerät um eine Viertelumdrehung. Kippen Sie den Ventilator so, dass dieser aus dem EPS-Teil herausgenommen werden kann. Lösen Sie beide Ventilatorkabel vom Ventilator. Nehmen Sie den Ventilator jetzt aus dem Gerät heraus. Wiederholen Sie die Schritte 6 bis 9 für den anderen Ventilator im Gerät.
  • Seite 33 xxxx 9 Wartung Reinigen Sie beide Ventilatoren vorsichtig mit einer weichen Bürste; verwenden Sie hierzu weder Wasser noch Reinigungsmittel. Setzen Sie beide Ventilatoren wieder in das Gerät ein und schließen Sie dien Ventilatorkabel wieder an; achten Sie hierbei darauf, dass die Ventilatorkabel „hinter“ den Ventilatoren liegen und dass die Ventilatoren wieder an ihrer ursprünglichen Position eingesetzt werden.

  • Seite 34: Elektrische Schaltpläne

    CWL-2-325 10 Elektrische Schaltpläne C1 = braun C2 = blau C3 = grün/gelb C5 = weiß C8 = grau C10 = gelb C11 = grün C17 = lila Art-Nr: 3066249_201903...
  • Seite 35 xxxx 10 Elektrische Schaltpläne Pos. Basisplatine = Basisplatine X15 = Modbus/CWL-Bus (® Anschluss WolfBus Seite 17) = Stufenschalter (optional) X16 = 24V (® 24-Volt-Anschluss Seite 17) = Feuchtesensor (optional) X16 = EBus (® eBus-Stecker anschließen Seite 17) = USB-Anschluss X17 = EBus (®...

  • Seite 36: Elektrische Anschlüsse Zubehör

    Stufenschalters kann hier ein RJ12-Stecker verwendet werden. 4-Stufenschalter mit Filteranzeige mit RJ12-Stecker 11.1.1 Anschluss Stufenschalter mit Filteranzeige A = CWL-2-325 B = 4-Stufensschalter mit Filteranzeige C = Modularkabel: Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet.

  • Seite 37: Anschluss Kabellose Fernbedienung (Ohne Filteranzeige)

    11 Elektrische Anschlüsse Zubehör 11.1.2 Anschluss kabellose Fernbedienung (ohne Filteranzeige) A = CWL-2-325-Gerät B = Empfänger für kabellose Fernbedienung C = Sender mit 4-Stufen (z. B. Küche) D = Eventuell zusätzlich anschließbarer 4-Stufensender (es können max. 6 Sender auf 1 Empfänger angemeldet werden) E = Modularkabel: Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“...

  • Seite 38: Anschluss Zusätzlicher Stufenschalters Mit Filteranzeige

    11 Elektrische Anschlüsse Zubehör 11.1.3 Anschluss zusätzlicher Stufenschalters mit Filteranzeige A = CWL-2-325 B1 = Stufenschalter mit Filteranzeige B2 = Zusätzlicher Stufenschalter mit Filteranzeige C = Splitter D = Modularkabel: Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet.

  • Seite 39: Anschluss Zusätzlicher Stufenschalter Mit Kabelloser Fernbedienung

    11 Elektrische Anschlüsse Zubehör 11.1.4 Anschluss zusätzlicher Stufenschalter mit kabelloser Fernbedienung A = CWL-2-325 B = Stufenschalter mit Filteranzeige C = Empfänger für kabellose Fernbedienung D = Sender mit 4 Stufen E = Splitter F = Modularkabel: Achtung: Beim verwendeten Modularkabel müssen die beiden Modularstecker so montiert werden, dass sich die „Rastnase“ auf der Seite der Markierung des Modularkabels befindet.

  • Seite 40: Anschluss Bedienmodul Bm-2

    xxxx 11 Elektrische Anschlüsse Zubehör 11.2 Anschluss Bedienmodul BM-2 A = CWL-Gerät B = Bedienmodul BM-2 (optional)(Mindestanforderung Software: FW 2.80) C = Zweiadriges Steuerstromkabel D = Grüner zweipoliger Stecker mit Schraubanschluss E = Position der grünen eBus-Buchse auf Rückseite der Regelung Art-Nr: 3066249_201903...

  • Seite 41: Anschluss Feuchtesensor

    xxxx 11 Elektrische Anschlüsse Zubehör 11.3 Anschluss Feuchtesensor 1 = CWL-Gerät 2 = Basisplatine 3 = Abdeckung 4 = Mit RH-Sensor mitgeliefertes Kabel 5 = RH-Sensor (Feuchtesensor) 6 = Abluftkanal Zum Einschalten und Einstellen der Empfindlichkeit des Feuchtesensors gehen Sie im Einstellmenü zu Schrittnummer 7.1 und 7.2.

  • Seite 42: Anschluss Eines Oder Mehrerer Co2-Sensoren

    xxxx 11 Elektrische Anschlüsse Zubehör 11.4 Anschluss eines oder mehrerer CO2-Sensoren A = CWL-Gerät B = 2-adriges Steuerstromkabel für 24-V-Stromversorgung (schwarze Stecker) C = 2-adriges Steuerstromkabel für eBus-Verbindung (grüne Stecker) D = CO -Sensor(en), maximal 4 Stück anschließbar E = Anschluss X17 (eBus) und X18 (24 V) am CWL-Gerät Für das Ein- und Ausschalten des CO -Sensors bzw.

  • Seite 43: Service

    CWL-2-325 12 Service 12.1 Explosionszeichnung Bei der Bestellung von Ersatzteilen sollten außer der jeweiligen Materialnummern (siehe Explosionszeichnung) auch der Gerätetyp, die Seriennummer, das Baujahr und die Bezeichnung des Ersatzteils angegeben werden: Hinweis:Gerätetyp, Seriennummer und Baujahr sind auf dem Typenschild hinter der vorderen Kunststoffabdeckung des Geräts angegeben.

  • Seite 44: Ersatzteile

    xxxx 12 Service 12.2 Ersatzteile Art-Nr: 3066249_201903...
  • Seite 45 Bypass inkl. Motor CWL-2-325/400 2747567 Displayrahmen schwarz CWL-2 2747575 Displayplatine inkl. Display CWL-2 2747573 Basisplatine CWL-2 2747574 Bundring DN160 (1 Stück) CWL-2-325/400 1669556 Bundring DN180 (1 Stück) CWL-2-325/400 1669557 Zusatzplatine CWL-2 2747550 Anschlusskabel mit Netzstecker 230V CWL-2-325/400 2747572 Schmelzsicherung Vorheizregister CWL-2-325/400...

  • Seite 46: Einstellwerte

    CWL-2-325 13 Einstellwerte 13.1 Einstellwerte Basisplatine Die nachfolgenden Einstellwerte gelten für ein CWL-2-325-Gerät ohne Zusatzplatine. Schritt Beschreibung Werkseinstellung Einstellbereich Bemerkung Luftdurchsatz Luftdurchsatz Stufe 0 50 m³/h 0 oder zwischen 50 m³/h und 325 m³/h einstellbar (nie höher als Schritt-Nr. 1.2) Luftdurchsatz Stufe 1 100 m³/h...
  • Seite 47 xxxx 13 Einstellwerte Schritt Beschreibung Werkseinstellung Einstellbereich Bemerkung Anzahl Tage bis zur 1 - 365 Tage Filtermeldung Filterassistent starten Nein Ja / Nein Filter reset Nein Ja / Nein Externes Heizregister Aktivieren und deaktivieren Ein/Aus Vorheizregister Aktivieren und deaktivieren Ein/Aus Nachheizregister Temperatur Nachheizregister 21 °C 15 °C - 30 °C...

  • Seite 48: Ausschalten Gerät

    xxxx 13 Einstellwerte Schritt Beschreibung Werkseinstellung Einstellbereich Bemerkung 14.4 Parität Gerade Gerade / Ungerade / Keine Für ModBus Geräteeinstellungen 15.1 Sprache Englisch Englisch / Deutsch / Französisch / Niederländisch 15.2 Datumsformat TT-MM-JJJJ TT-MM-JJJJ / MM-TT-JJJJ 15.3 Datum 15.4 Zeitformat 12/24 15.5 Uhrzeit 15.6...

  • Seite 49: Einstellwerte Zusatzplatine

    13 Einstellwerte 13.2 Einstellwerte Zusatzplatine Die nachfolgenden Einstellwerte gelten für ein CWL-2-325-Gerät mit Zusatzplatine. Schritt Beschreibung Werkseinstellung Einstellbereich Bemerkung Schaltkontakte Schließer- oder Öffnerkontakt Schließerkontakt Schließer- / Öffnerkontakt Regelung Schaltkontakt 1 Erfüllt Bypassbedingungen Bypassklappe öffnen Externe Klappe öffnen Schaltkontakt 1...
  • Seite 50 xxxx 13 Einstellwerte Schritt Beschreibung Werkseinstellung Einstellbereich Bemerkung 10.1 Modus Eingang 1 Ein/Aus 10.2 0-10 V Mindestspannung 0 V - 10 V Anschluss X12 Eingang 1 10.3 0-10 V Höchstspannung 0 V - 10 V Eingang 1 10.4 Modus Eingang 2 Ein/Aus 10.5 0-10 V Mindestspannung...

  • Seite 51: Modbus-Einstellungen

    CWL-2-325 14 ModBus-Einstellungen 14.1 Externer ModBus - Eingangsregister Einstellungswerte ModBus- Beschreibung Daten Bemerkungen Adresse 4004 Gerätetyp Bereich: 0 – 65535 Interne Gerätenummer; hat keinen externen Typ: Unsigned Wert 4010 Seriennummer Ziffern Seriennummer [0 – 3] Ziffern in BCD, Bereich [0..9] (z.

  • Seite 52: Externer Modbus - Halteregister

    xxxx 14 ModBus-Einstellungen 14.2 Externer ModBus - Halteregister Einstellungswerte ModBus- Beschreibung Daten Bemerkungen Adresse 6033 Ungleichgewicht zulässig 0: Ungleichgewicht nicht zulässig 1: Ungleichgewicht zulässig Typ: unsigned 6035 Offset Ungleichgewicht Zuluft Minimum: -15 Wert in Prozent; 0 % Maximum: 15 bedeutet, dass keine Default: 0 Korrektur angewandt Schrittgröße: 1...

  • Seite 53: Externer Modbus - Fernsteuer-Register

    xxxx 14 ModBus-Einstellungen 14.3 Externer ModBus - Fernsteuer-Register Einstellungswerte ModBus- Beschreibung Schreibdaten Lesedaten Bemerkungen Adresse 8000 ModBus-Ansteuerung 0: ModBus- 0: ModBus- Default: 0 eingeschaltet Ansteuerung Ansteuerung Der Lesewert ist der ausgeschaltet ausgeschaltet letzte akzeptierte 1: ModBus- 1: ModBus- Wert Ansteuerung Ansteuerung schaltbar schaltbar...

  • Seite 54: Konformitätserklärung

    CWL-2-325 15 Konformitätserklärung Konformitätserklärung Hersteller: Wolf GmbH Adresse: Industriestraße 1 84048 Mainburg Deutschland Produkt: Wärmerückgewinnungsgerät Typ: CWL-2-325 Das oben genannte Produkt erfüllt die folgenden Richtlinien: ¨ 2014/35/EU (Niederspannungsrichtlinie) ¨ 2014/30/EU (EMV-Richtlinie) ¨ RoHS 2011/65/EU (Stoffrichtlinie) ¨ 2009/125/EU (1253/1254 EU [EU ErP-Richtlinie]) Das Produkt trägt das CE-Zeichen:...

  • Seite 55: Erp-Werte

    CWL-2-325 16 ERP-Werte Produktdatenblatt CWL-2-325 gemäß Ökodesign (ErP), Nr. 1254/2014 (Anhang I\V) Hersteller: Wolf GmbH Modell: CWL-2-325 Klimazone Typ der Regelung SEV-Wert in SEV- Jährlicher Jährliche kWh/m²/a Klasse Stromverbrauch Einsparung an (JSV) in kWh Heizenergie (JEH) Mittel Handbetrieb -40,99 4560...
  • Seite 56 xxxx 16 ERP-Werte Klassifizierung ab 1. Januar 2016 SEV-Klasse („mittlere Klimazone“) SEV in kWh/m²/a A+ (höchste Effizienz) SEV < -42 -42 ≤ SEV < -34 -34 ≤ SEV < -26 -26 ≤ SEV < -23 -23 ≤ SEV < -20 E (geringste Effizienz) -20 ≤...

  • Seite 57: Recycling

    CWL-2-325 17 Recycling Recycling Bei der Herstellung dieses Geräts wurden langlebige Materialien verwendet. Das Verpackungsmaterial sollte verantwortungsvoll und gemäß den geltenden behördlichen Vorschriften entsorgt werden. Art-Nr: 3066249_201903...
  • Seite 58 xxxx 17 Recycling Art-Nr: 3066249_201903...
  • Seite 59 xxxx 17 Recycling Art-Nr: 3066249_201903...

  • Seite 60: Änderungen Vorbehalten

    WOLF GMBH POSTFACH 1380 / D-84048 MAINBURG / TEL. +49.0.87 51 74- 0 / FAX +49.0.87 51 74- 16 00 www.WOLF.eu 615890-D Art-Nr: 3066249_201903 Änderungen vorbehalten...
