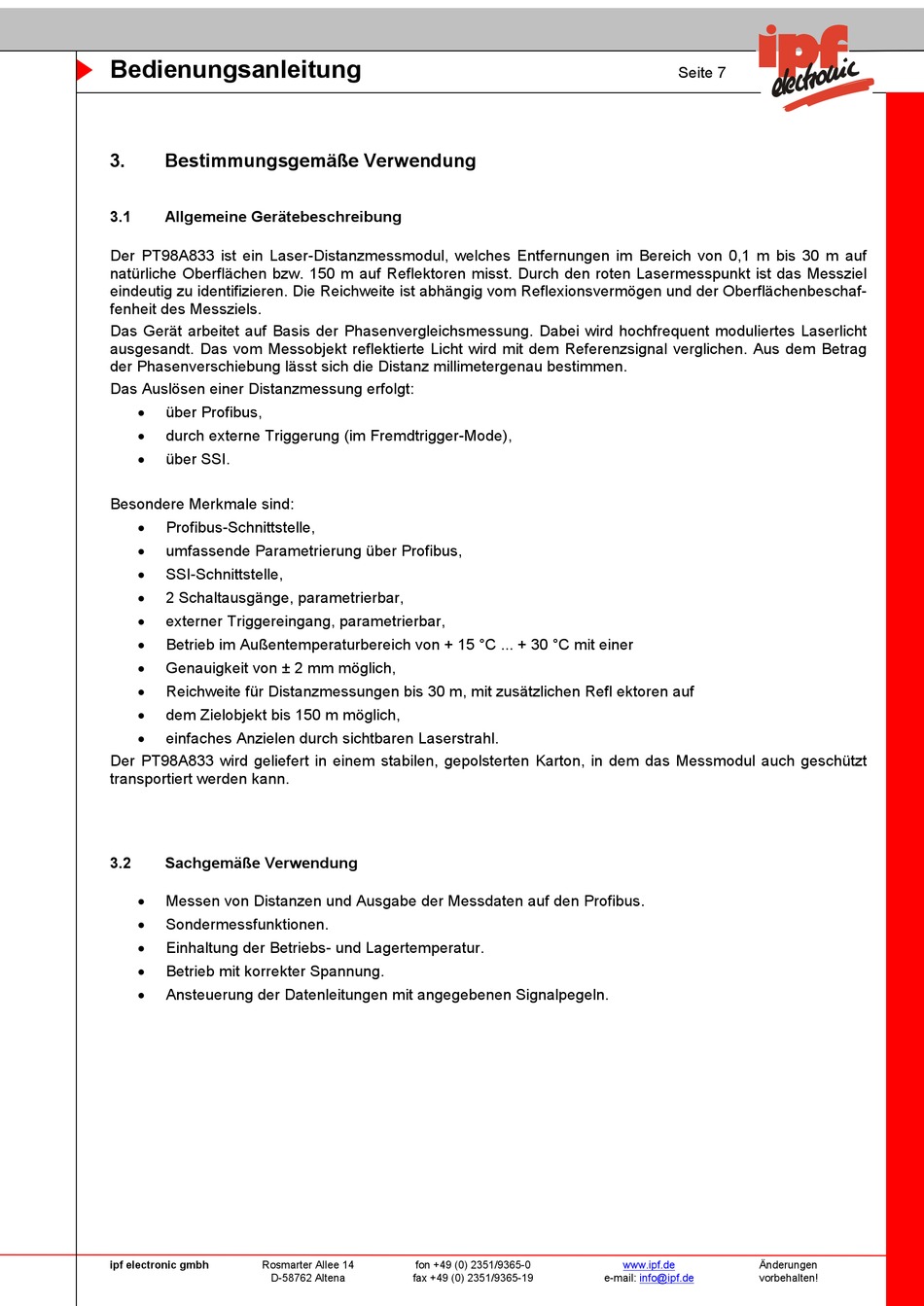

Bedienungsanleitung
3.
Bestimmungsgemäße Verwendung
3.1
Allgemeine Gerätebeschreibung
Der PT98A833 ist ein Laser-Distanzmessmodul, welches Entfernungen im Bereich von 0,1 m bis 30 m auf
natürliche Oberflächen bzw. 150 m auf Reflektoren misst. Durch den roten Lasermesspunkt ist das Messziel
eindeutig zu identifizieren. Die Reichweite ist abhängig vom Reflexionsvermögen und der Oberflächenbeschaf-
fenheit des Messziels.
Das Gerät arbeitet auf Basis der Phasenvergleichsmessung. Dabei wird hochfrequent moduliertes Laserlicht
ausgesandt. Das vom Messobjekt reflektierte Licht wird mit dem Referenzsignal verglichen. Aus dem Betrag
der Phasenverschiebung lässt sich die Distanz millimetergenau bestimmen.
Das Auslösen einer Distanzmessung erfolgt:
über Profibus,
durch externe Triggerung (im Fremdtrigger-Mode),
über SSI.
Besondere Merkmale sind:
Profibus-Schnittstelle,
umfassende Parametrierung über Profibus,
SSI-Schnittstelle,
2 Schaltausgänge, parametrierbar,
externer Triggereingang, parametrierbar,
Betrieb im Außentemperaturbereich von + 15 °C ... + 30 °C mit einer
Genauigkeit von ± 2 mm möglich,
Reichweite für Distanzmessungen bis 30 m, mit zusätzlichen Refl ektoren auf
dem Zielobjekt bis 150 m möglich,
einfaches Anzielen durch sichtbaren Laserstrahl.
Der PT98A833 wird geliefert in einem stabilen, gepolsterten Karton, in dem das Messmodul auch geschützt
transportiert werden kann.
3.2
Sachgemäße Verwendung
Messen von Distanzen und Ausgabe der Messdaten auf den Profibus.
Sondermessfunktionen.
Einhaltung der Betriebs- und Lagertemperatur.
Betrieb mit korrekter Spannung.
Ansteuerung der Datenleitungen mit angegebenen Signalpegeln.
