CHC Dosierstation EASYCHLORMIX
7 Installation
Lebensgefahr durch Stromschläge!
Elektrisch leitende Flüssigkeit kann in unzureichend gesicherte Pum-
pengehäuse, Kabelverschraubungen und Netzstecker eindringen.
ð
Stellen Sie sicher, dass alle Komponenten mindestens die Anforde-
rungen der IP65 Schutzklasse erfüllen.
ð
Stellen Sie die Dosierpumpe so auf, dass Wasser nicht in das Ge-
häuse eindringen kann.
Gefahr von Personen- und Sachschaden!
Bei der Installation der Dosierstation, ihrer Komponenten oder von Zu-
behörteilen können gefährliche Situationen (bspw. durch Havarie oder
schwere Gewichte) entstehen.
ð
Führen Sie die Installation nur mit mehreren Personen durch.
ð
Verwenden Sie bei der Installation gegebenenfalls externe Hebe-
einrichtungen, falls eine sichere Handhabe hoher Gewichte nicht
möglich ist.
7.1 Aufstellungshinweise
Beachten Sie bei der Installation folgende Grundsätze:
Die Dosierpumpenkonsole in bedienungsgerechter Höhe montieren.
n
Die maximale Temperatur der Umgebung sowie des Dosiermediums
n
nach Kap. 5 „Technische Daten" auf Seite 11 muss eingehalten
werden.
Direkte Sonneneinstrahlung vermeiden.
n
Die Anlage ist nicht für Aussenanwendungen bestimmt, sofern nicht
n
geeignete Schutzmaßnahmen vorgenommen wurden, um ein Eindrin-
gen von Staub und Wasser in das Gehäuse zu verhindern.
7.2 Installation der Komponenten
Ihre CHC Dosierstation EASYCHLORMIX wird teilweise vormontiert gelie-
fert. In diesem Kapitel werden die einzelnen Komponenten, an denen zu-
sätzliche Handlungen notwendig sind, aufgezeigt und auf weiterführende
Informationen in den Komponentendokumentationen hingewiesen.
Bei der EASYCHLORMIX light entfallen die Schritte 1 - 3.
Handlungsvoraussetzungen:
ü
Alle Komponentendokumentationen liegen bereit.
Führen Sie folgende Arbeitsschritte durch:
1. Montieren Sie die Pumpenkonsole (Pos. 6) mit den beiliegenden
Schrauben senkrecht an einer ebenen Wand. Achten Sie dabei auf
eine bedienergerechte Höhe.
© Lutz-Jesco GmbH 2018
Technische Änderungen vorbehalten
180710
GEFAHR
VORSICHT
BA-65100-01-V02
2. Platzieren Sie die Auffangwanne (Pos. 11) unterhalb der Pumpenkon-
sole.
3. Platzieren Sie das Liefergebinde (Pos. 10) in der Auffwangwanne.
4. Öffnen Sie den 24x3 bzw. den K60x6 Verschluss und installieren Sie
die Befülleinrichtung entsprechend der Anweisungen in der Betriebs-
anleitung „Befülleinrichtung".
5. Öffnen Sie den zweiten Verschluss des Liefergebindes und installie-
ren Sie die Saugleitung GF-2 (Pos. 9) entsprechend der Anweisungen
in der Betriebsanleitung „PVC Saugleitung GF-2".
6. Installieren Sie das Multifunktionsventil PENTABLOC / das Druckhal-
teventil (bei LDp 10 und LDp 15) entsprechend der Anweisungen in
der jeweiligen Betriebsanleitung.
7. Installieren Sie die Impfstelle SKD (Pos. 1) entsprechend dem Kap.
7.4 „Installation der Impfstelle" auf Seite 14.
Die Komponenten wurden erfolgreich installiert.
ü
7.3 Installation der Entleerungsleitung
Nicht bei EASYCHLORMIX light.

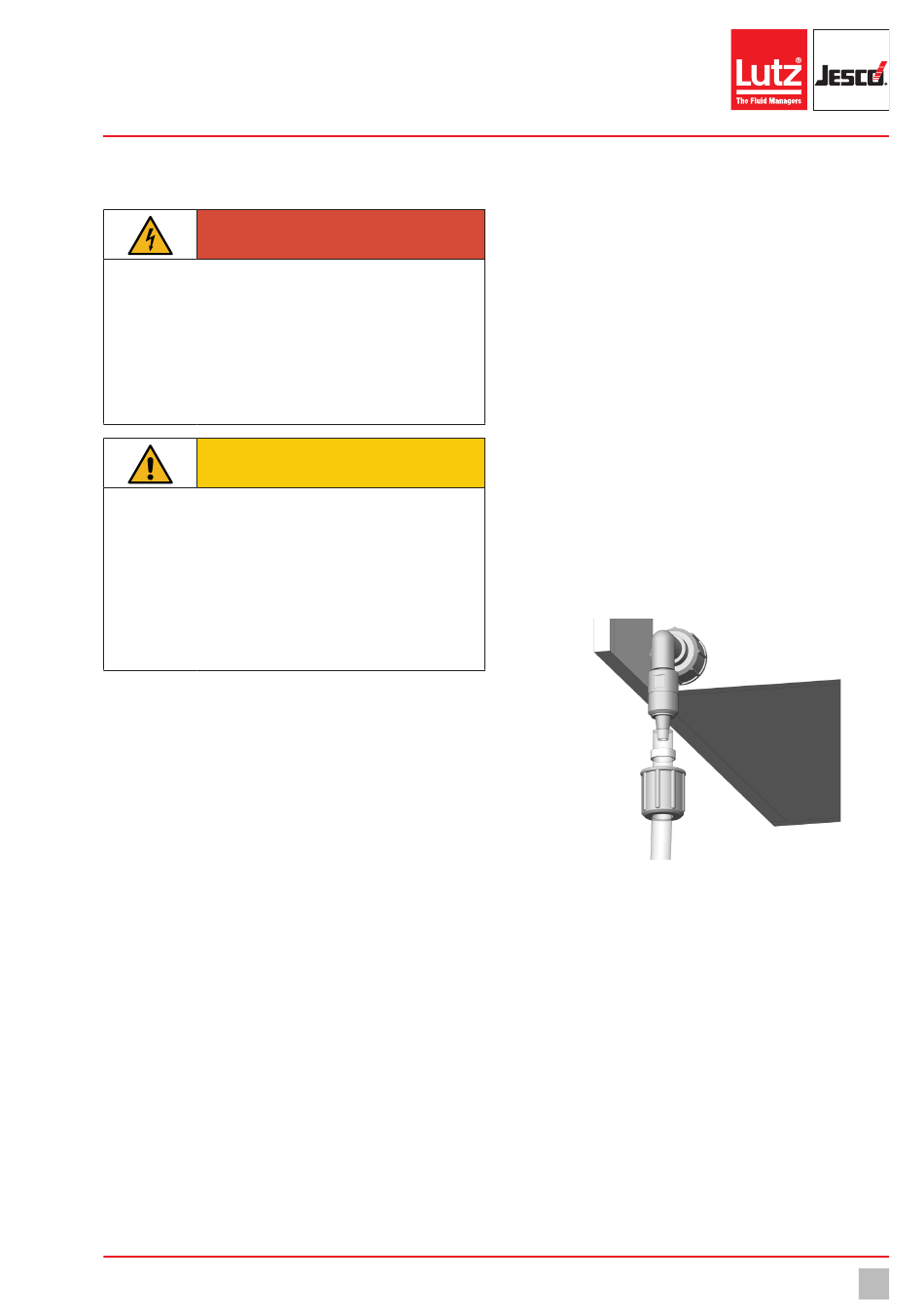

Abb. 5: Installation der Entleerungsleitung
In diesem Kapitel wird die Installation der Entleerungsleitung (Pos. 7) be-
schrieben.
Handlungsvoraussetzungen:
ü
Das Kap. 7.2 „Installation der Komponenten" auf Seite 13 wurde
erfolgreich abgeschlossen.
Führen Sie folgende Arbeitsschritte durch:
è
Schließen Sie die Entleerungsleitung an die rückseitige Schlauchan-
schlussstelle an und verlegen Sie die Entleerungsleitung in die
Auffangwanne.
Die Entleerungsleitung wurde erfolgreich installiert.
ü
Betriebsanleitung
Installation
13
Installation der Entleerungsleitung
