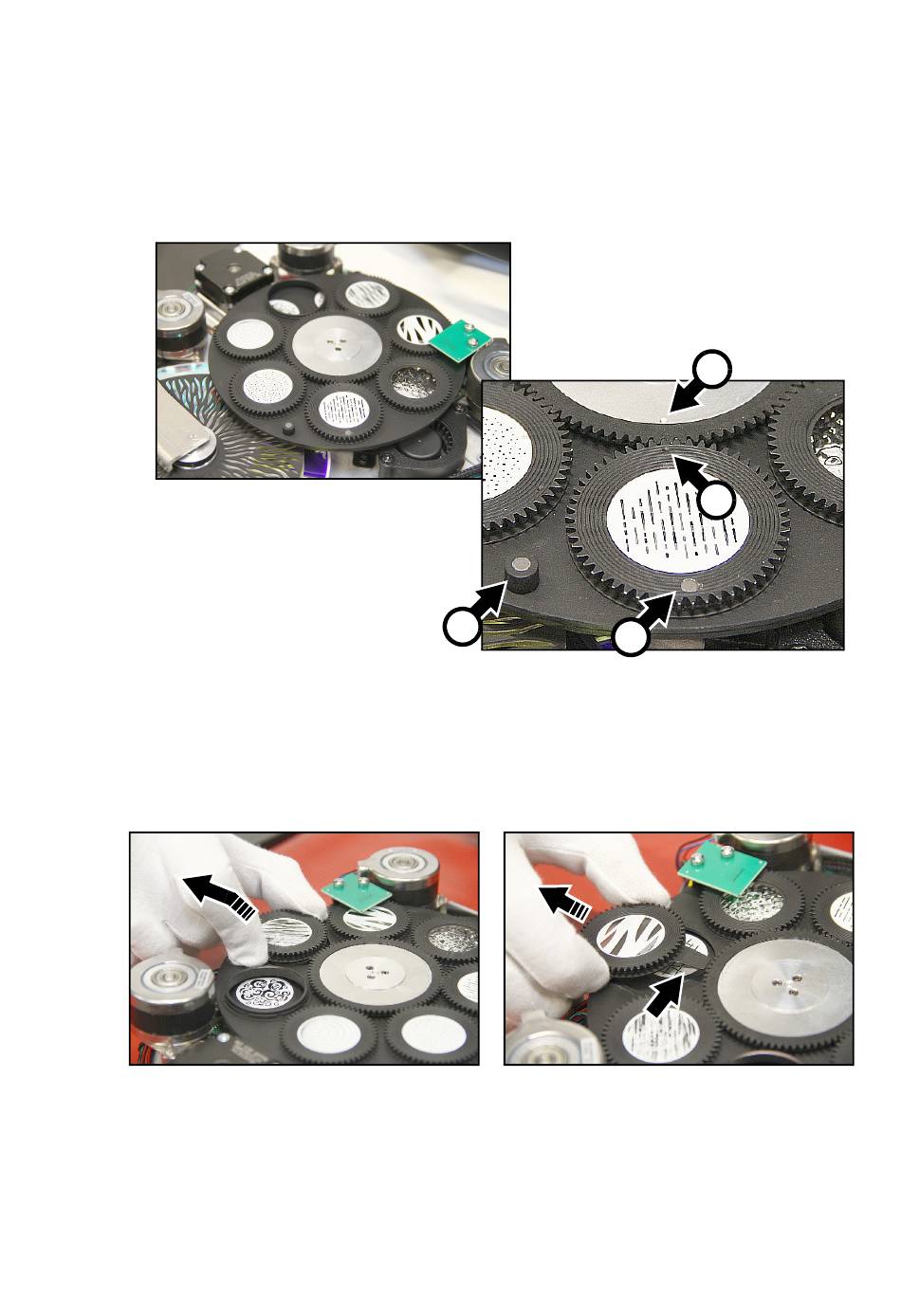

9. Siehe Abbildung 15. Beachten Sie die Position der Referenzmarken im Gobo-Antriebsrad A und Gobohalter
B. Beachten Sie auch die Position des Positioniermagneten des Gobohalters C und den Stellmagnet D der
Goborad-Positionierung. Jedes Mal, wenn Sie einen Gobohalter aus dem Rad entfernen, drehen Sie das
Antriebsrad (zweimal, falls erforderlich), bis die Markierungen genau übereinstimmen.
Es wird empfohlen, jeweils nur einen Gobohalter zu entfernen. Vermeiden Sie es, das Antriebsrad zu
drehen, wenn ein Gobohalter aus dem Goborad entfernt wurde. Dadurch bleiben die Gobos in ihrer
korrekten Ausrichtung erhalten, sodass es nicht notwendig ist, Cues neu zu programmieren oder
Gobo-Positionen in der Vorrichtung anzupassen, weil sich eine Gobo-Ausrichtung während der Wartung
geändert hat. Beachten Sie, dass Sie bei Bedarf die Ausgangspositionen der drehbaren Gobos jederzeit
über das Menü SERVICE
10. Siehe Abbildung 16. Wenn die Referenzmarkierungen ausgerichtet sind, heben Sie die Außenkante des
Gobohalters leicht an und ziehen Sie den Gobohalter aus dem Goborad heraus. Beachten Sie, wie die
Gobohalterzunge (Pfeil) in einer Aussparung im Gobo-Antriebsrad eingreift. Sie müssen den Gobohalter
mit der Zunge in der gleichen Position im Antriebsrad neu installieren.
11. Weitere Informationen zum Ersetzen eines Gobos in einem Gobohalter finden Sie im nächsten
Abschnitt dieses Handbuchs.
12. Wenn Sie einen Gobohalter im Goborad neu installieren, verwenden Sie das obige Verfahren in
umgekehrter Reihenfolge als Leitfaden.
Tragen Sie kein Schmiermittel auf den Gobohalter oder das Antriebsrad auf.
Richten Sie die Referenzmarken im Gobohalter und Gobo-Antriebsrad aus und schieben Sie die Zunge
richtig in ihre Position im Gobo-Antriebsrad, wenn Sie den Gobohalter installieren. Überprüfen Sie, ob
der Gobohalter nach der Installation sicher im Rad gehalten wird.
CALIBRATION im Bedienfeld anpassen können.
®
D
Abbildung 15: Gobohalter-Orientierungsmarkierungen
Abbildung 16: Entfernen eines drehbaren Gobos
Wartung und Reparatur
A
B
C
