Relaisausgang; Stromeingang - Endress+Hauser Proline Promass F 300 Betriebsanleitung

Proline Promass F 300 Modbus RS485
Endress+Hauser
1

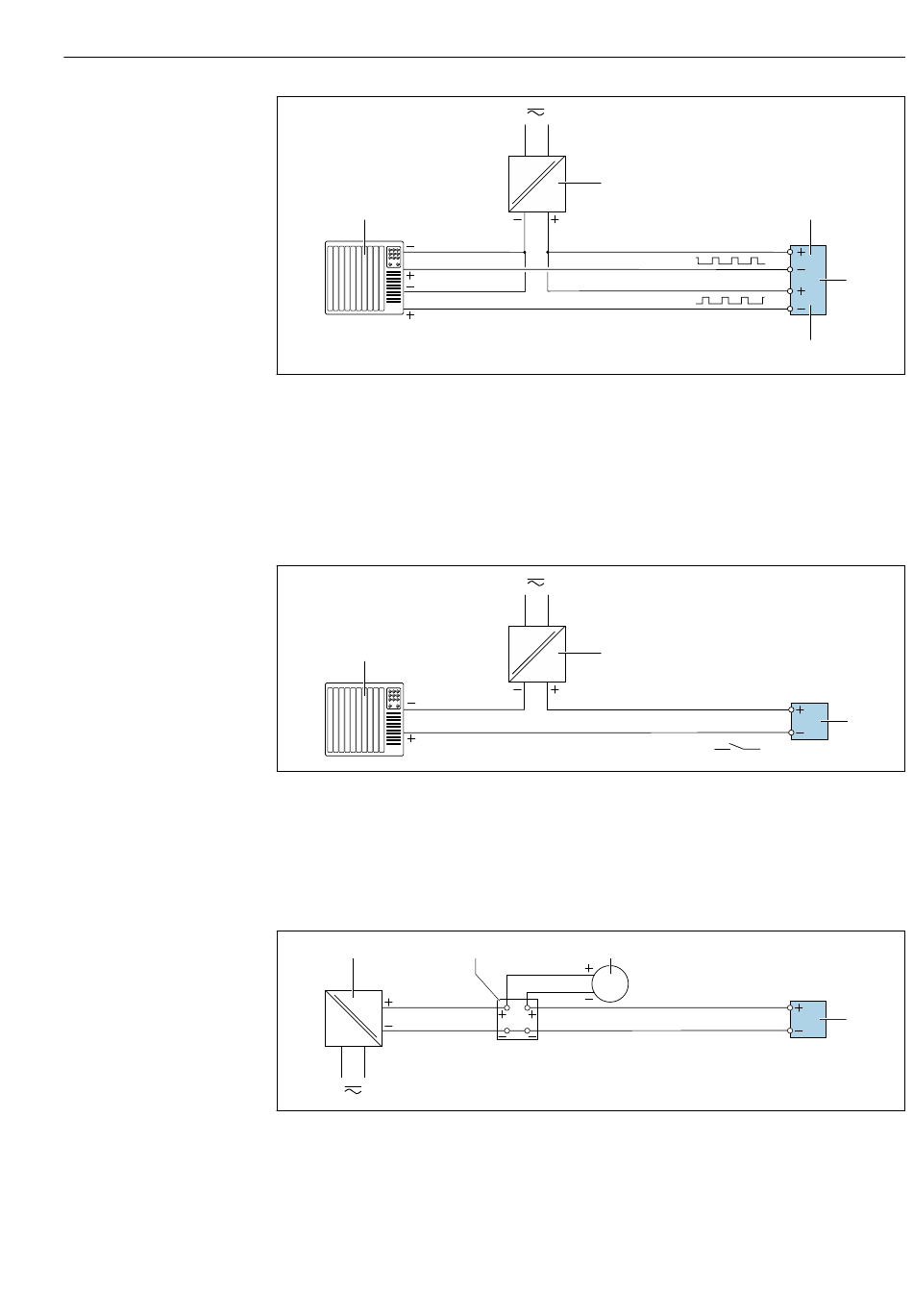

 14 Anschlussbeispiel für Doppelimpulsausgang (passiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  174
4 Doppelimpulsausgang
5 Doppelimpulsausgang (Slave), phasenverschoben

Relaisausgang

1
 15 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  174

Stromeingang

1
 16 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Klemmenkasten
3 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
4 Messumformer
2
2
2 3
Elektrischer Anschluss
4
3
5
A0029279
3
A0028760
4
A0028915
41
