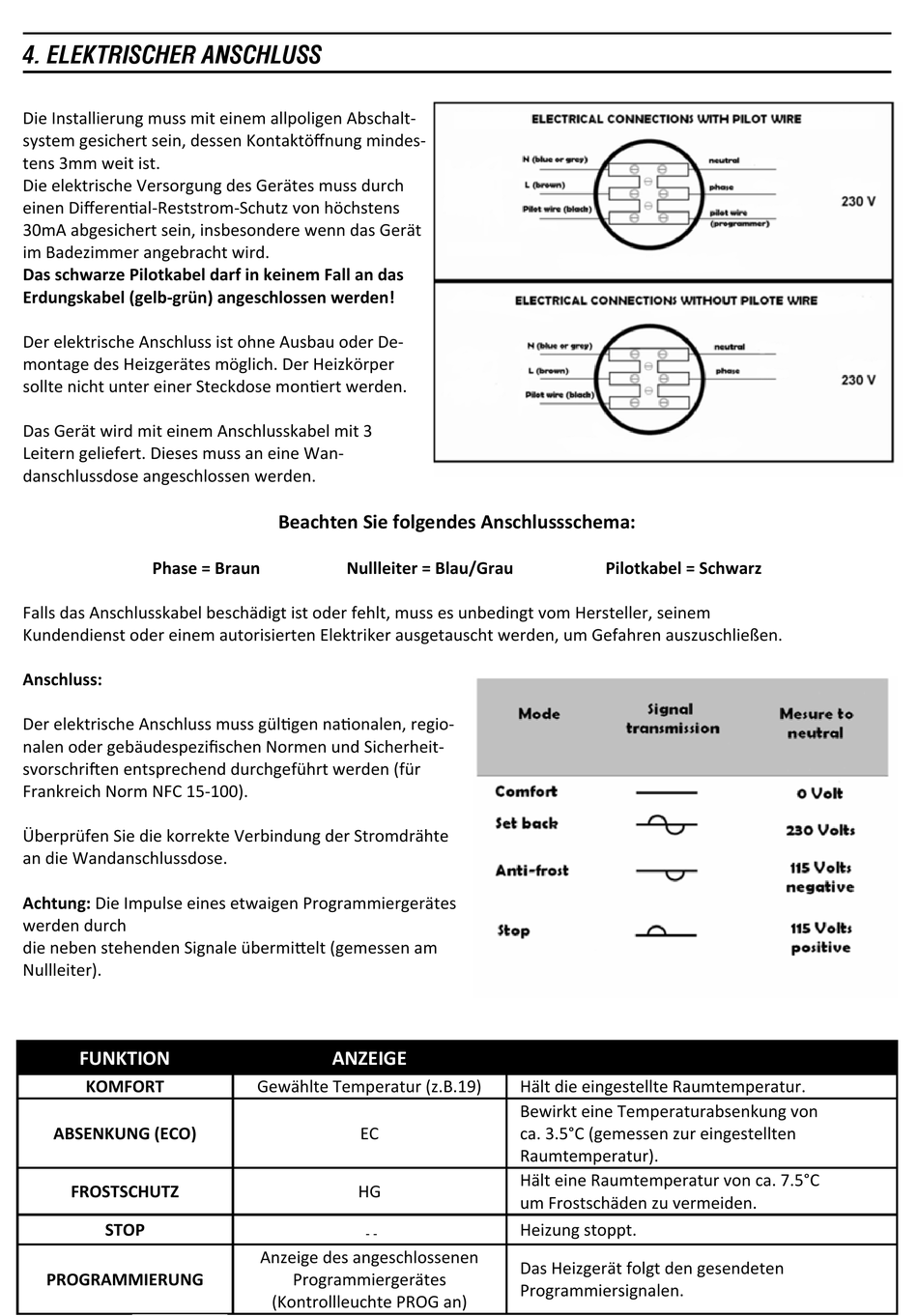

4. ELEKTRISCHER ANSCHLUSS
Die Installierung muss mit einem allpoligen Abschalt-
system gesichert sein, dessen Kontaktöffnung mindes-
tens 3mm weit ist.
Die elektrische Versorgung des Gerätes muss durch
einen Differen al-Reststrom-Schutz von höchstens
30mA abgesichert sein, insbesondere wenn das Gerät
im Badezimmer angebracht wird.
Das schwarze Pilotkabel darf in keinem Fall an das
Erdungskabel (gelb‐grün) angeschlossen werden!
Der elektrische Anschluss ist ohne Ausbau oder De-
montage des Heizgerätes möglich. Der Heizkörper
sollte nicht unter einer Steckdose mon ert werden.
Das Gerät wird mit einem Anschlusskabel mit 3
Leitern geliefert. Dieses muss an eine Wan-
danschlussdose angeschlossen werden.
Phase = Braun
Falls das Anschlusskabel beschädigt ist oder fehlt, muss es unbedingt vom Hersteller, seinem
Kundendienst oder einem autorisierten Elektriker ausgetauscht werden, um Gefahren auszuschließen.
Anschluss:
Der elektrische Anschluss muss gül gen na onalen, regio-
nalen oder gebäudespezifischen Normen und Sicherheit-
svorschri en entsprechend durchgeführt werden (für
Frankreich Norm NFC 15-100).
Überprüfen Sie die korrekte Verbindung der Stromdrähte
an die Wandanschlussdose.
Achtung: Die Impulse eines etwaigen Programmiergerätes
werden durch
die neben stehenden Signale übermi elt (gemessen am
Nullleiter).
FUNKTION
KOMFORT
ABSENKUNG (ECO)
FROSTSCHUTZ
STOP
PROGRAMMIERUNG
Beachten Sie folgendes Anschlussschema:
Nullleiter = Blau/Grau
ANZEIGE
Gewählte Temperatur (z.B.19)
EC
HG
- -
Anzeige des angeschlossenen
Programmiergerätes
(Kontrollleuchte PROG an)
Pilotkabel = Schwarz
Hält die eingestellte Raumtemperatur.
Bewirkt eine Temperaturabsenkung von
ca. 3.5°C (gemessen zur eingestellten
Raumtemperatur).
Hält eine Raumtemperatur von ca. 7.5°C
um Frostschäden zu vermeiden.
Heizung stoppt.
Das Heizgerät folgt den gesendeten
Programmiersignalen.
