Montageanleitung
Installierung, elektrischer Anschluss und die erste Inbetriebnahme sind von
einem qualifizierten Mitarbeiter durchzuführen. Die Platten sind zur Wand- oder
Deckenmontage vorgesehen, oder sie können nach Einkauf der Füße als freiste-
hend installiert sein. Jede andere Montageweise ist mit dem Hersteller zu
besprechen.
Deckenmontage
•
Den Montagerahmen an die zur Anbringung der Platte festgelegte Stelle
anlegen, die Öffnungen gemäß den Öffnungen auf dem Rahmen mit einem
Stift anzeichnen.
•
Öffnungen bohren, Dübel einstecken und den Montagerahmen mittels Schrau-
ben befestigen.
•
Die Platte immer mittels aller 4 Verankerungen aufhängen.
•
Die Platte in den Montagerahmen einstecken.
Wandmontage
•
Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnungen ausbohren, Dübel
einstecken und Schraube einschrauben, so dass sie nicht voll eingeschraubt
ist sondern ca. 5 mm herausragt. (Abb 4)
•
Die Platte immer mittels aller 4 Verankerungen aufhängen.
Raummontage - freistehend
•
Die Platte in Installationsfüße einstecken und sie an die Installationsstelle legen.

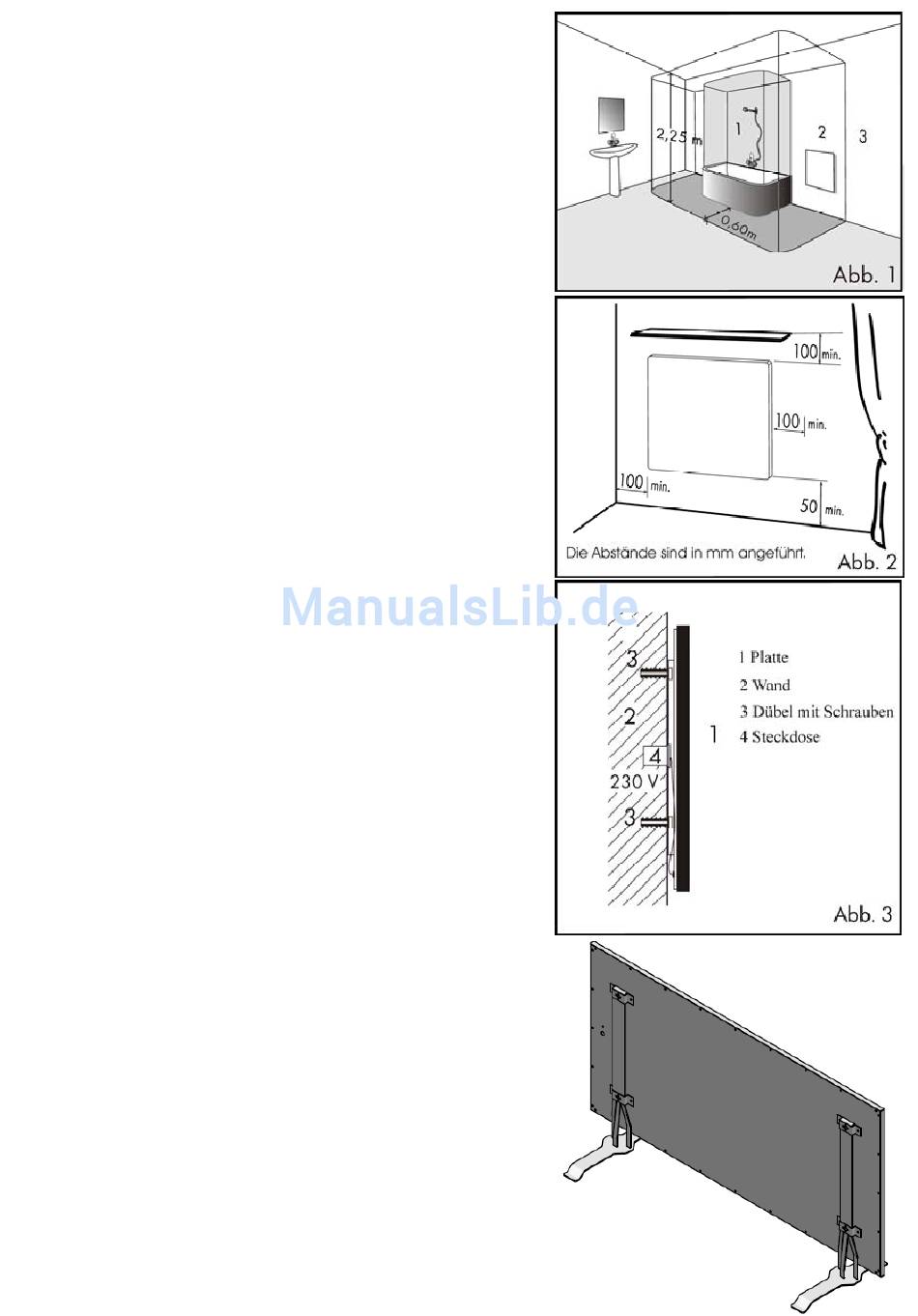

Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom Fußboden muss min-
destens 50 mm sein, es werden 150 mm empfohlen. Der Seitenabstand, z.B.
von Möbel, muss mindestens 100 mm und der Abstand nach oben mindestens
100 mm betragen (siehe Abb. 2).
In Badezimmern ist die Platte in Übereinstimmung mit der Norm HD 60364-7-
701:2007 zu installieren und sie kann gemäß der Abb. 1.
Elektrischer Anschluss
Die Platte ist mit einem Dreileiterkabel mit Stecker für Anschluss an Steckdose
versehen. Länge der Anschlussschnur: 1,9 m.
Abscherung des Steckers und Verkürzung des Zuführungsdrahts stellen keinen
Das Speisekabel ist in die Dose an der Wand angeschlossen, siehe Abb. 3.
Die Platte kann nicht direkt unter Netzsteckdose angebracht sein.
Die Speiseleitung ist mit einer Einrichtung für Abtrennung vom Netz auszustat-
ten, bei der der Abstand der geöffneten Kontakte mindestens 3,5 mm bei allen
Polen ist.
Diese Speisungszuleitung kann nicht ersetzt werden. Ist die Zuleitung beschä-
digt, sollte das Verbrauchsgerät entfernt werden.
10
(Abb. 4)
Abb.4
