3 EINFACHE SYMBOLLEISTE

Datenerfassung
Ausrichtung
Bedienungsanleitung
Die einfache Benutzeroberfläche enthält eine einzige
Symbolleiste mit allen Basisfunktionen, mit denen die
Verwendung des optischen Scanners verwaltet werden
kann. Insbesondere im strukturierten Projekt passt sich
die Symbolleiste bei Wahl eines Elements des Projekts
entsprechend an und bietet zusätzliche Optionen je nach
Typ des gewählten Objekts.

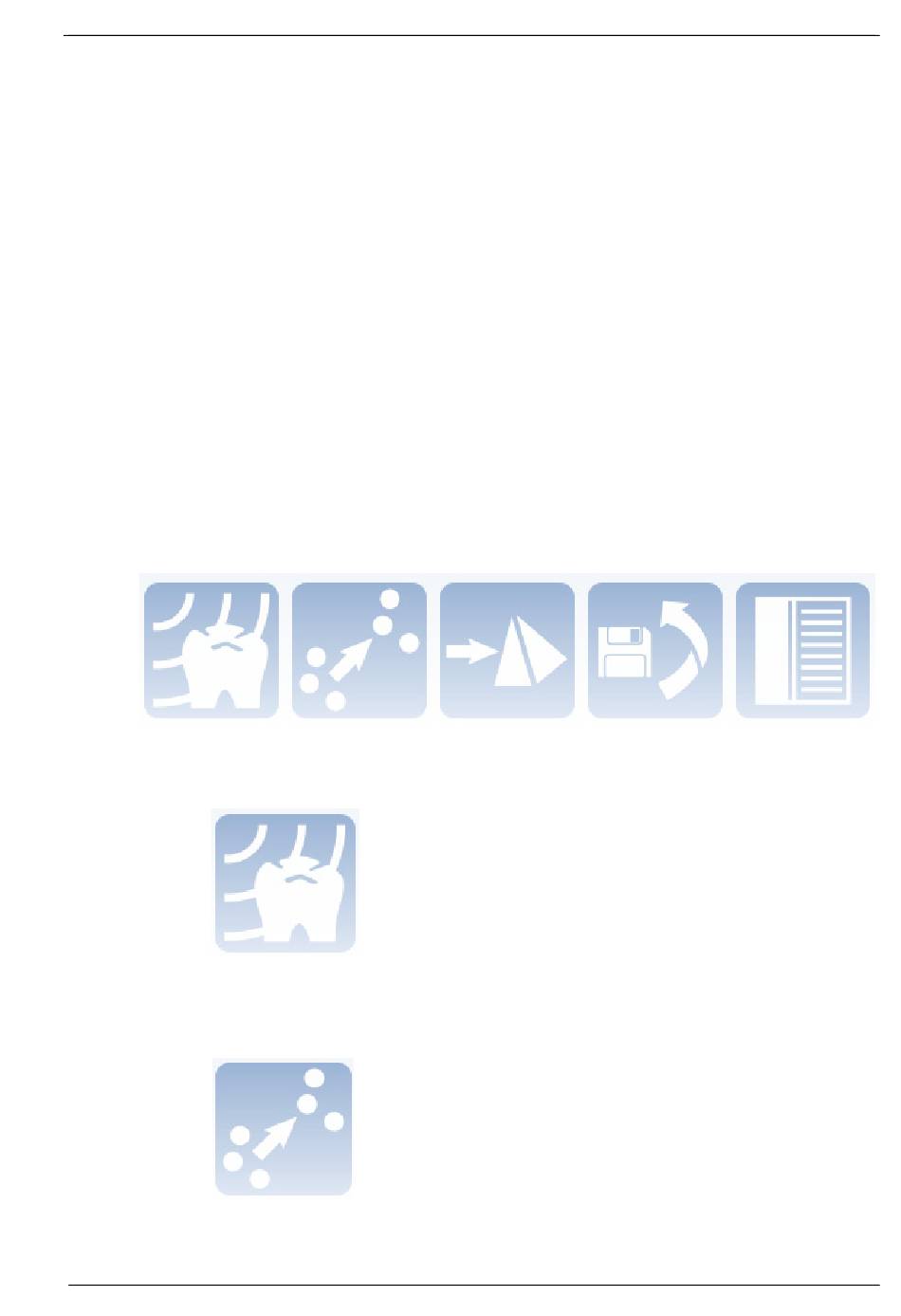

Einige Funktionen werden immer angezeigt, und zwar
von links nach rechts:
• Datenerfassung
• Ausrichtung zwischen Netz oder Datenerfassungen
• Konvertieren der Datenerfassung in ein Netz
• Export zu PlanCAD Premium
• Projekt-Menü (letztes Element rechts)
Bei Wahl eines Elements werden spezifische Funktionen
für den Typ des betreffenden Elements zwischen dem
Symbol zum Exportieren in CAD und dem Projekt-Menü
angezeigt. Dieses Bild zeigt zum Beispiel die Möglichkeit
zur Integration der Datenerfassung, die im Projektbaum
gewählt ist.
Im strukturierten Projekt wird die Scanstrategie je
nachdem, welches Objekt im Projektbaum links gewählt
ist, standardmäßig festgelegt. Im Falle eines freien
Projekts wird der Dialog hingegen oben rechts im
Bildschirm eingeblendet. Der Benutzer muss die beste
Strategie zum Scannen des ausgewählten Objekts und,
falls erforderlich, auch die Farbeinstellung für das Objekt
festlegen.
Starten Sie die Ausrichtung, wie im Abschnitt 5.1
"Ausrichtung" auf Seite 11 beschrieben. Im strukturierten
Projekt ist die Funktion auch bei Auswahl eines einzelnen
Elements aktiv, während bei einem freien Projekt
mindestens zwei Elemente gewählt sein müssen.
