5 FREIES PROJEKT
5 FREIES PROJEKT
5.1 Ausrichtung
14
Planmeca PlanScan Lab

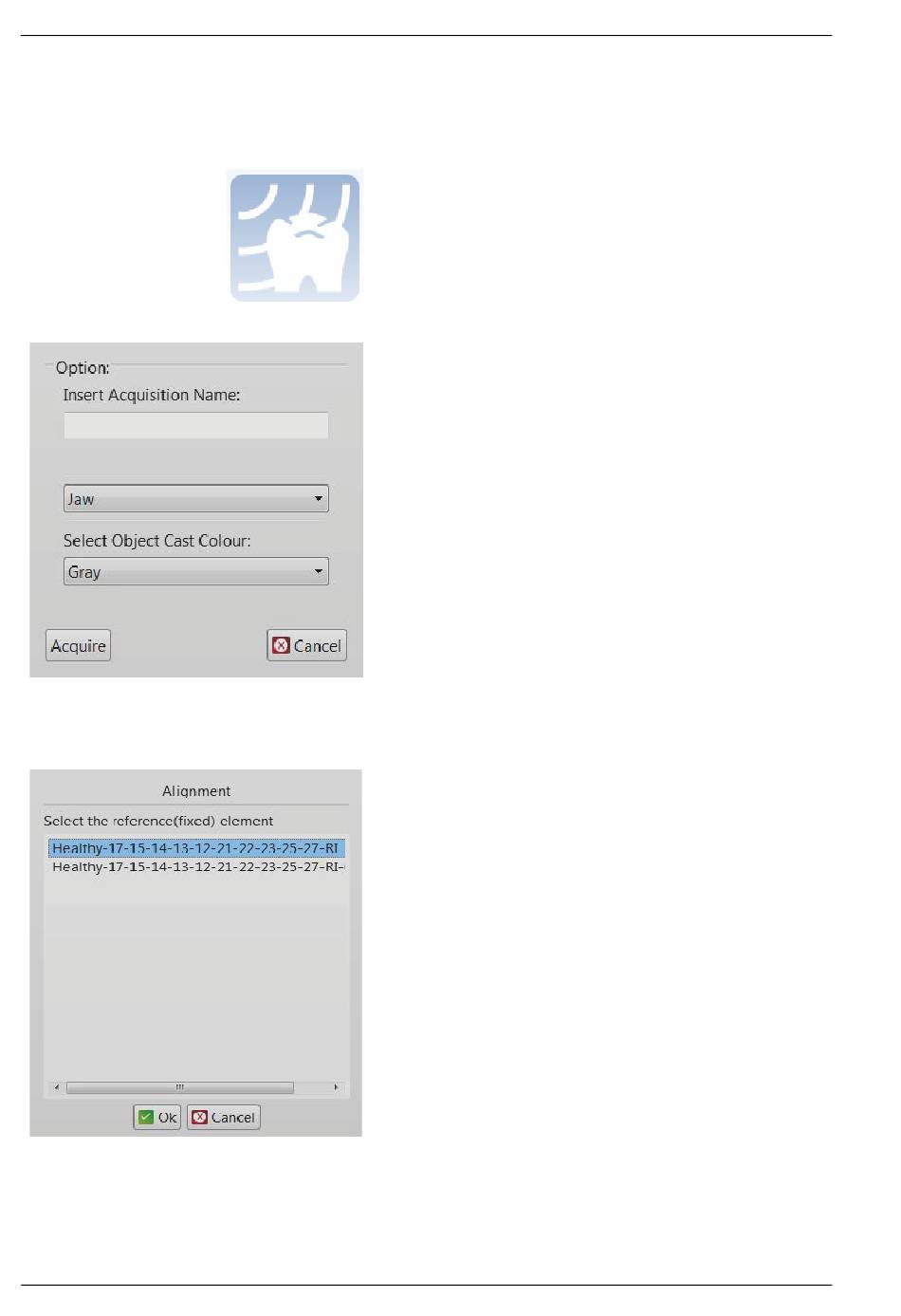

Beim Starten eines freien Projekts ist die Baumansicht
des Bildschirms leer.
Da das Projekt noch leer ist, besteht nur die Möglichkeit,
eine Datenerfassung und ein Projekt zu starten.
Wenn Sie auf die Schaltfläche zur Datenerfassung
klicken, wird folgendes Fenster angezeigt.
Geben Sie einen Namen für die Datenerfassung ein.
Wählen Sie im ersten Dropdown-Menü den Typ der
Datenerfassung.
Wählen Sie die Gipsfarbe, die der Standardwert sein
kann, oder gehen Sie von sehr hell zu sehr dunkel, um
das Rendering des Modells zu verbessern.
Das Werkzeug zur Ausrichtung wird aktiviert, wenn zwei
oder mehr Elemente desselben Typs im Projektbaum
gewählt werden, z. B. alle Datenerfassungen oder alle
Dreiecksnetze.
Nach Auswahl dieses Werkzeugs erscheint rechts das
Popup-Fenster. Da dies kein strukturiertes Projekt ist,
muss gewählt werden, welches Element fest und welches
mobil ist. Es kann nur ein festes Element gewählt werden.
Durch Klicken auf OK führt die Software eine
automatische Ausrichtung aus, indem nach
gemeinsamen Punkten zwischen gewählten Elementen
gesucht wird. Bei erfolgreicher Ausrichtung werden die
Elemente in die korrekte Position verschoben.
