Planmeca PlanScan Lab

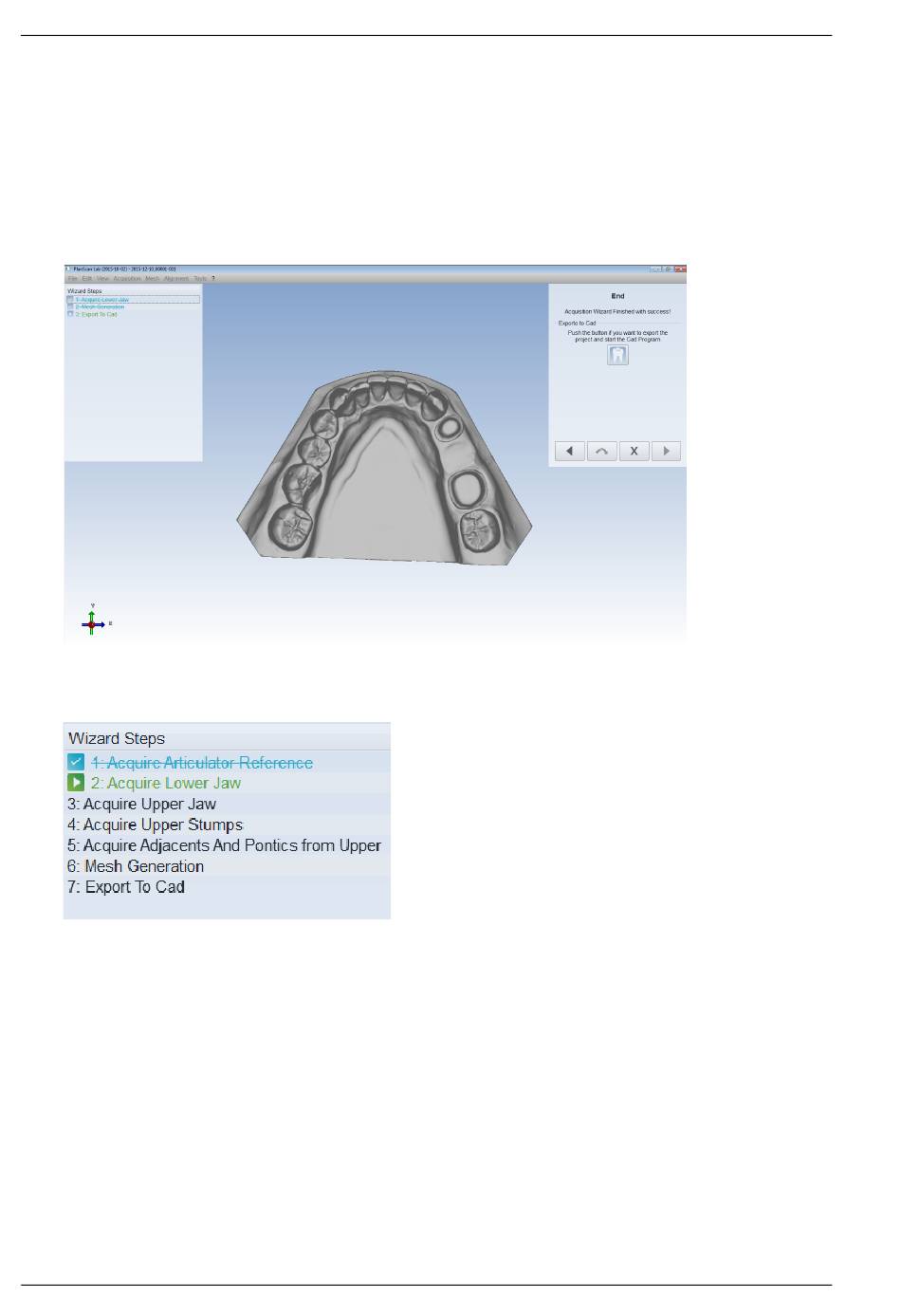

Die Anwendung besteht aus einer Menüleiste, die nach
Bereichen unterteilt ist, einer Symbolleiste für die
Hauptoperationen und einer Symbolleiste ganz rechts für
die Operationen zum Feineinstellen und Verarbeiten der
erfassten Daten.
Der übrige Bildschirm ist in zwei Bereiche zur Verwaltung
und Anzeige der Daten unterteilt.
•
Die 3D-Ansicht dient zum Anzeigen und Ausrichten der
Raumbilder und des Dreiecksnetzes in 3D entsprechend
der Auswahl in dem benachbarten Feld.
•
Der Bereich zur Verwaltung der Projektfelder für das
aktuelle Scanprojekt beinhaltet alle erfassten und
modifizierten Daten. Bei jeder Wahl eines Elements wird
dieses in der benachbarten 3D-Ansicht angezeigt. In
diesem Bereich können die Hauptoperationen zur
Projektverwaltung ausgeführt werden, wie zum Beispiel
Laden und Speichern der Raumbilder und Netze.
Mit der Taste F11 füllt die Software den gesamten
Bildschirm aus und verdeckt auch die Funktionsleiste des
Betriebssystems.
Der Projektbereich kann leer angezeigt werden, wenn das
System ohne Verwendung des Planmeca PlanManager
gestartet wurde, oder unterteilt, wie in der Abbildung,
wenn die klinischen Funktionen des Projekts im
PlanManager definiert wurden.
Die farbigen Quadrate dienen zur intuitiven Anzeige des
Zustands jedes Projektelements. Wenn ein Element noch
nicht erfasst wurde, ist das Quadrat grau; hellblau
bedeutet, dass das Element noch eine Punktwolke ist,
und grün heißt, dass es bereits in ein Netz konvertiert
wurde.
