9 NEUKALIBRIERUNG DES SCANNERS
Bedienungsanleitung
9 NEUKALIBRIERUNG DES SCANNERS
Nach dem Verschieben oder versehentlichen Anstoßen
des Scanners empfiehlt es sich, das Instrument neu zu
kalibrieren. Zu diesem Zweck ist ein Kalibrierkit
erforderlich, das aus einem Master, einer XML-Datei, die
den spezifischen Master beschreibt, und einem normalen
Scanmodell besteht. Jede XML-Datei ist einer
Kalibrierplatte zugeordnet, die anhand der Nummer auf
der Rückseite des Platte identifiziert werden kann. Die
dem mitgelieferten Master zugeordnete XML-Datei ist
C:\ProgramFiles\PlanScanLab 2.5
unter
Die Neukalibrierung des Scanners ist in zwei Schritte
unterteilt: Neukalibrierung des optischen Messkopfes und
Neukalibrierung des Bewegungssystems.

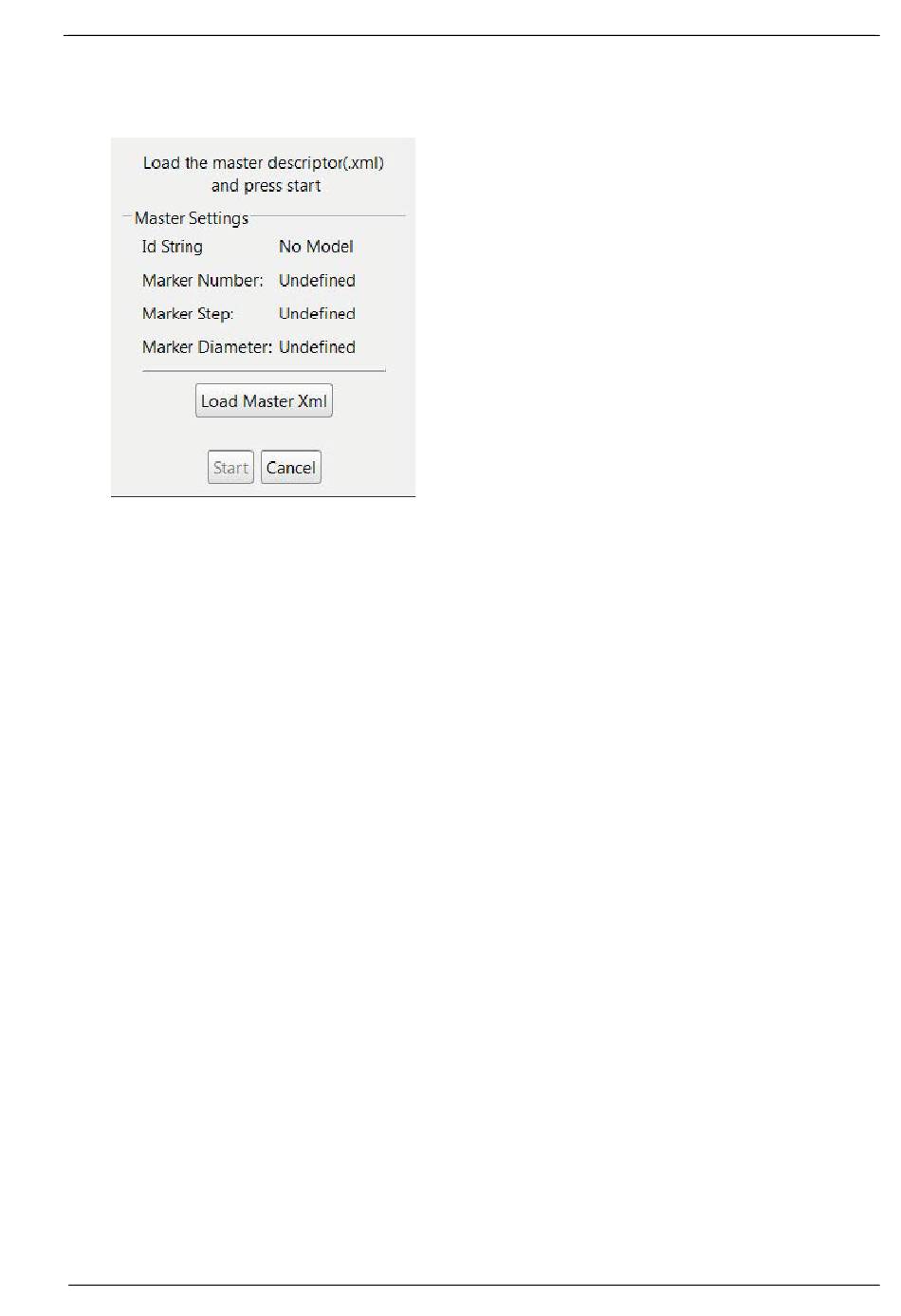

Um das Neukalibrierungsverfahren zu starten, wählen Sie
im Menü „Tools" (Werkzeuge) den Befehl „Recalibrate
head" (Messkopf neu kalibrieren). Es erscheint ein
Dialogfenster mit der Aufforderung, den Master in den
Scanner einzulegen und die zugeordnete XML-Datei zu
laden.
Sobald alles bereit ist, kann das automatische Verfahren
durch Drücken der Schaltfläche Start gestartet werden.
Nachdem der Messkopf kalibriert ist, werden Sie
aufgefordert, den Kalibriermaster aus dem Scanner zu
nehmen und ein Scanmodell einzulegen. Nach
Bestätigung des Einlegens startet der Scanner das
Verfahren zur Kalibrierung des Bewegungssystems.
Nach erfolgreicher Kalibrierung wird dies bestätigt, und
der Scanner ist zur Verwendung bereit.
verfügbar.
Planmeca PlanScan Lab
27
