6 ASSISTENTENGESTÜTZTES PROJEKT

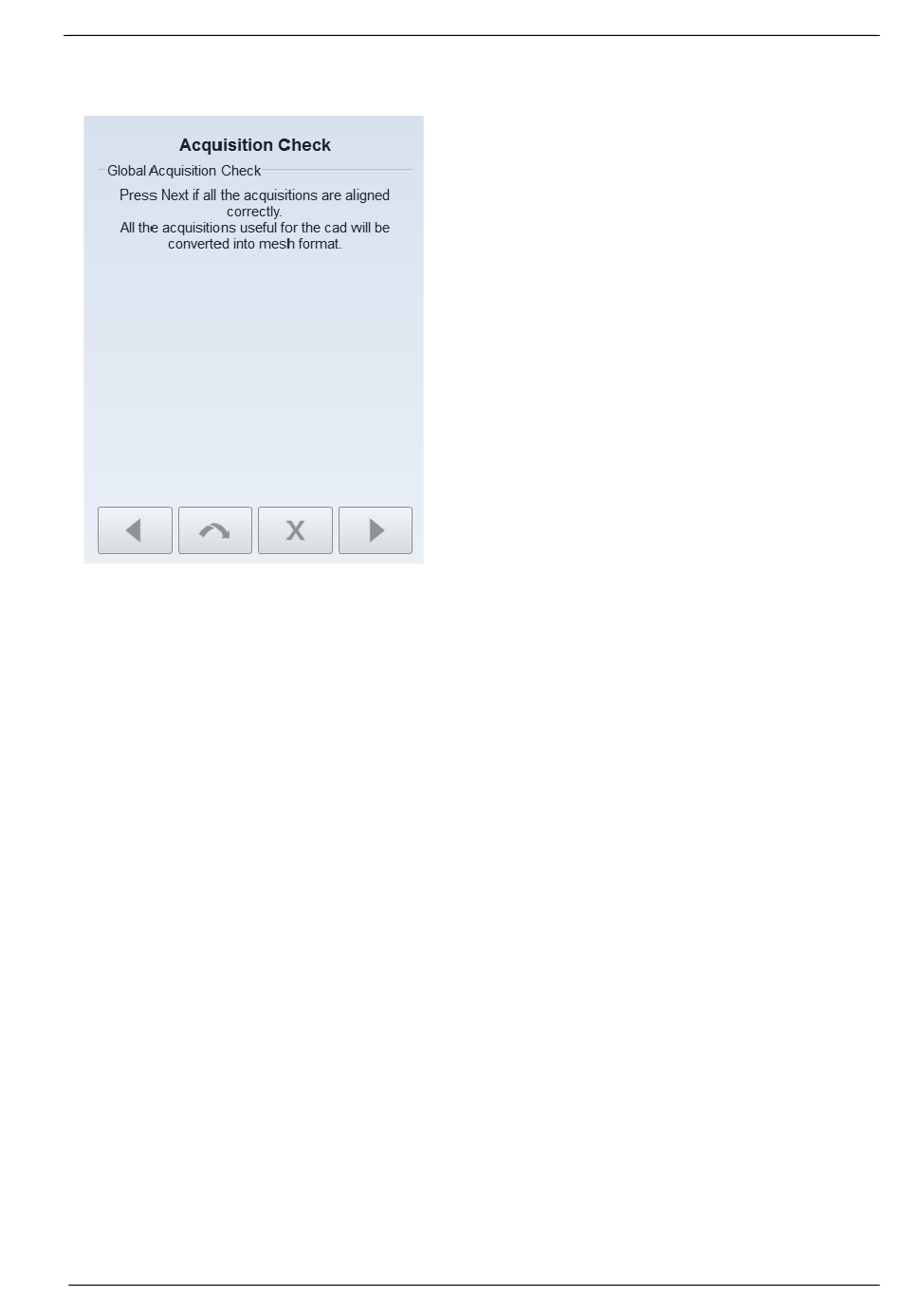

Prüfung der Datenerfassung
Wenn im ersten Schritt die Option zur parallelen
Erstellung der Netze gewählt wurde, wird dieser letzte
Schritt nicht angezeigt.
Andernfalls benötigt die Software die Autorisierung des
Benutzers, um die Netze zu erstellen. Die Software ist
standardmäßig so eingestellt, dass jedes einzelne
Element angezeigt und das entsprechende Netz erzeugt
wird, so dass der Benutzer vor dem Konvertieren des
Formats überprüfen kann, ob alle Anforderungen erfüllt
sind. Wenn das Projekt bereits überprüft wurde, wählen
Sie die Option zum Erstellen aller Elemente, woraufhin
die Software alle Elemente erstellt.
Bevor die Netze erstellt werden, zeigt die Software alle zu
exportierenden Elemente an. So kann der Benutzer vor
dem Exportieren zu PlanCAD Premium überprüfen, ob
alle Netze korrekt sind.
Nach Beenden des Assistenten bleibt das Projekt
weiterhin verfügbar. Wenn ein Fehler aufgetreten ist oder
ein manuell modelliertes Teil geändert werden musste,
stehen die entsprechenden Optionen des Projekts zur
Verfügung.
Beim Segmentieren empfiehlt es sich, den Zahnstumpf
möglichst vollständig auszuwählen. Auch wenn dies für
das CAD-Design nicht unbedingt erforderlich ist, kann die
Software dann alle Formen für die Ausrichtung nutzen,
um zuverlässigere Ergebnisse zu erzielen.
Bedienungsanleitung
Planmeca PlanScan Lab
23
