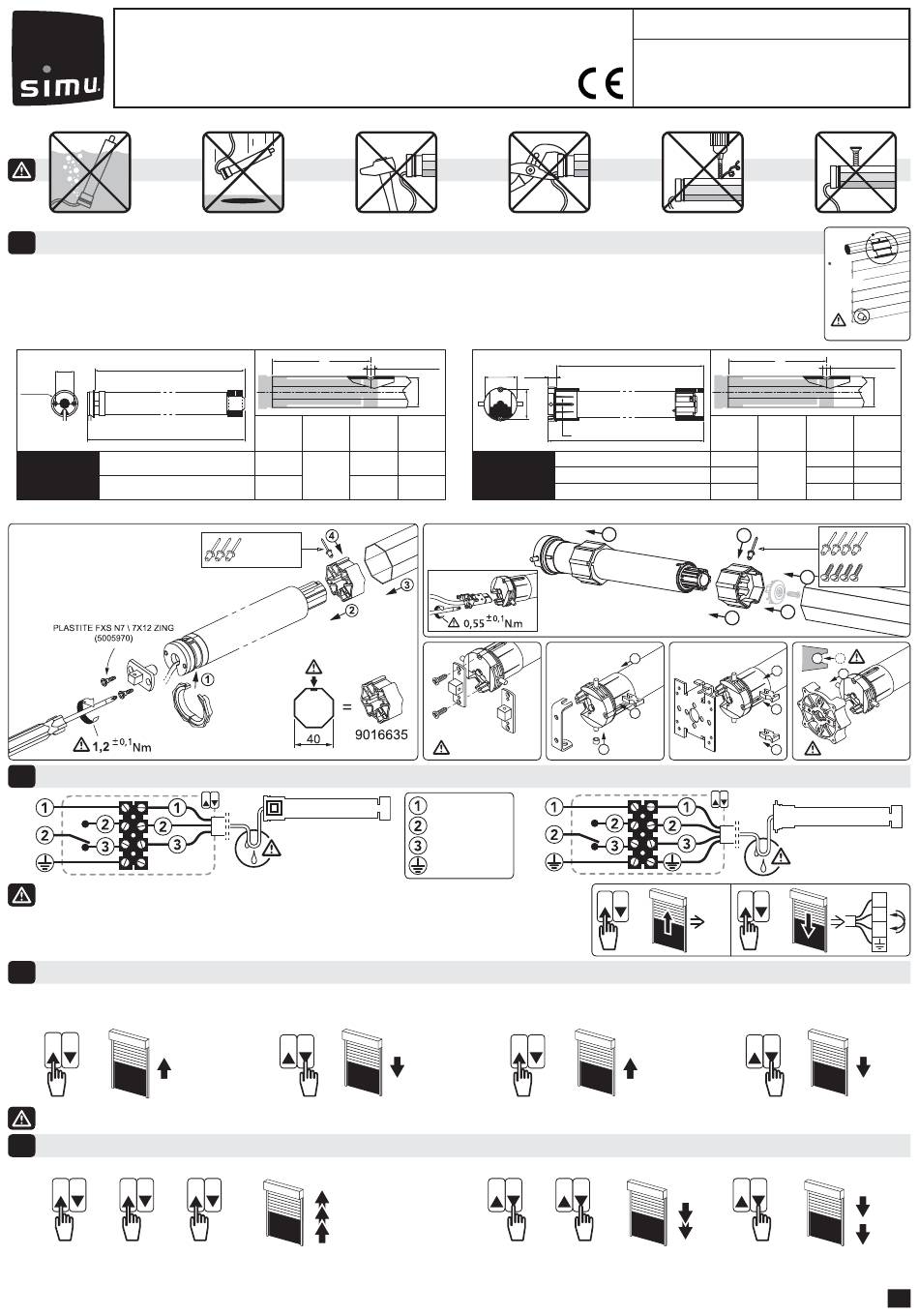

simu T3.5 AUTO Originalbetriebsanleitung Seite 6

PT T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1 Instalação
- Recomendações :
- O binário deve ser seleccionado em função das características dos estores de enrolar, o motor não deve ser sobre-dimensionado.
- A utilização de um tirante (tipo VAR, VAS ou EASYLINK), e de batentes na base, é necessária ao bom funcionamento do motor (paragem do
motor nas posições superior e inferior).
- Para obter informações quanto à compatibilidade do motor com o estore e acessórios, consultaro ao fabricante do estore ou à SIMU.
- Furação do tubo :
L1
29
Ø38,2
L2
T3.5 AUTO
4.12
230V-50Hz
9.12 - 13.8
Montagem T3.5 AUTO :
2
Ligações
N
L
PE
- Possibilidade de ligar 3 motores máximos em paralelo sobre um interruptor.
- A ligação do cabo ao motor deve ser realizada por pessoal qualifi cado (T5 AUTO).
- O motor não permite a ligação a uma alimentação de socorro do tipo estabilizador, grupo electrógeno, etc.
- O conector deve ser montado sem deteriorar os contactos, a continuidade da terra deve ser assegurada (T5 AUTO).
- Quando utilizar um motor com controlo KNX / EIB, por favor contacte-nos.
3 Memorização dos fi ns de curso
Após as duas primeiras aberturas e os dois primeiros fechos consecutivos e completos do estore de enrolar:
- O motor memoriza automaticamente as posições de fi m de curso superior e inferior.
- A função "paragem sobre obstáculo" torna-se activa.
>>
- Recomendamos efectuar estes dois ciclos de abertura / fecho desde a instalação do produto.
- Para informações mais completas, consultar o catálogo técnico SIMU 5056893.
4 Cancelamento dos fi ns de curso
Em caso de uma nova instalação com este motor, aconselhamos reinicializar o motor conforme o procedimento seguinte:
>> >>
1 s 1 s
- Efectuar três pressões sucessivas com uma duração de 1 s cada uma na tecla de subida. O motor efectua uma breve rotação a cada pressão.
- Efectuar três pressões sucessivas na tecla de descida. As duas primeiras pressões com uma duração de 1 s (o motor efectua uma breve rotação a cada pressão) e a terceira
com uma duração de 2 s (o motor efectua duas rotações sucessivas no mesmo sentido).
A
A ØB
(mm) (mm) (mm)
433 457
4.2
473 497
Ø4 x 10 / 120°
AÇO
T3.5 AUTO
>>
>>
1 s
4 x ØB / 90°
55 22,8
37
min.
48*
L1 L2
(mm)
* 35 Nm max.
T5 AUTO
471
511
230V-50Hz
Nivel de ruido : LpA ≤ 70 dB (A)
Montagem T5 AUTO :
9910013
9910014
25 N.m max.
N
Azul
Castanho
L
Nero
PE
Verde / amarelo
>>
1 s
5052442D
Ler atentamente estas instruções antes de
proceder a qualquer utilização.
L1
4
L2
(mm)
6.17 - 10.17 485
15.17
505
20.17 - 25.17 - 35.17 659
1
2
3
1
OK
>>
>>
>> >>
1 s
V.A.R
V.A.S
EASYLINK
UTILIZAÇÃO OBRIGATÓRIA
A
4 x ØB / 90°
47
min.
A ØB L1 L2
(mm) (mm) (mm)
498 521
5
518 541
672 695
5
Ø4,8 x 10
AÇO
4 Ø5 x 10
3
2
1
1
2
2
35 N.m max.
T5 AUTO
1
2
>>
3
>>
>>
2 s
1/1
