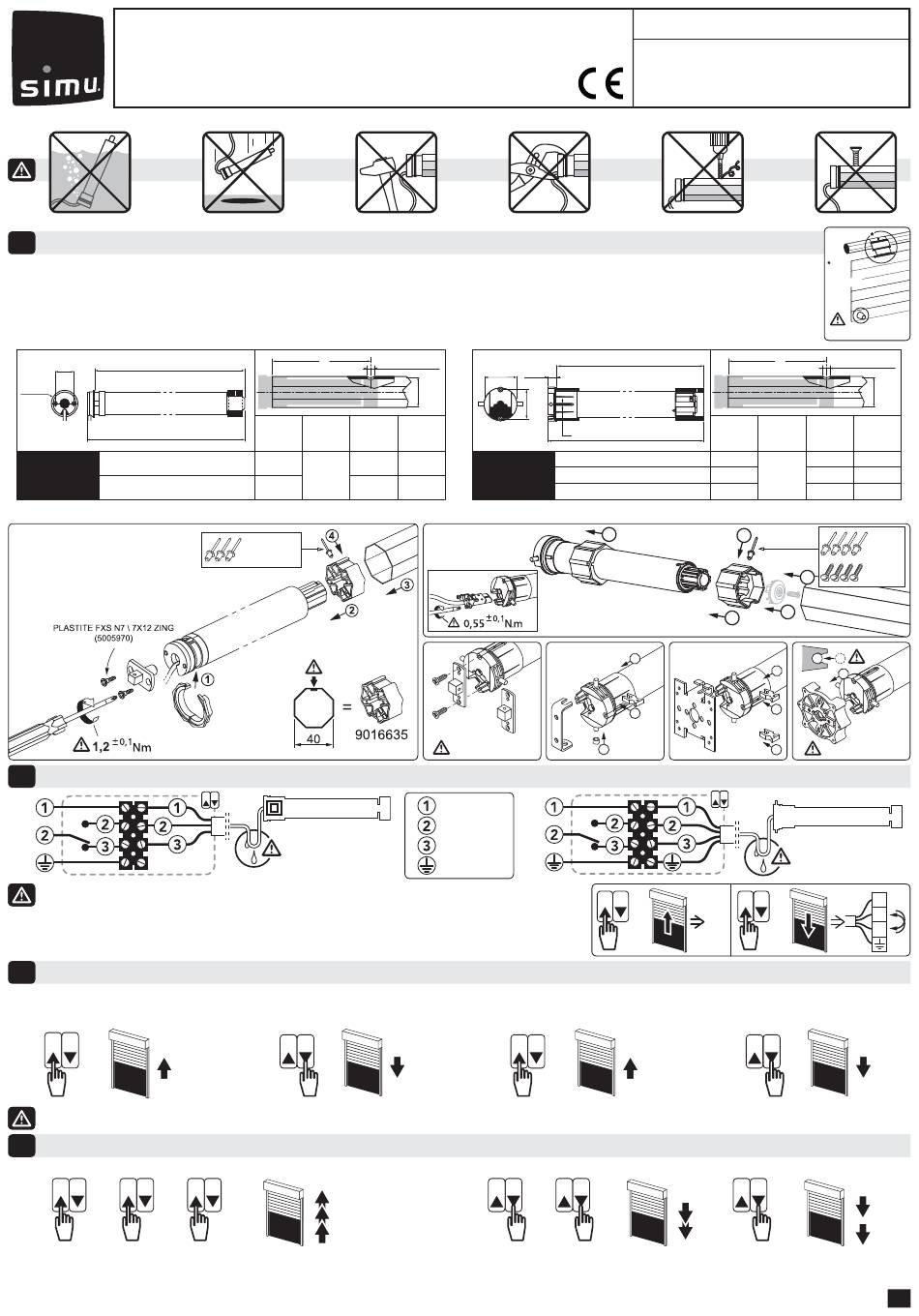

simu T3.5 AUTO Originalbetriebsanleitung Seite 4

NL T3.5 AUTO / T5 AUTO - 230V - 50Hz
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1 Installatie
- Adviezen :
- Het koppel moet naar gelang de kenmerken van het rolluik worden geselecteerd, de motor mag niet overmatig worden gedimensioneerd.
- Het gebruik van de grendel (type VAR, VAS of EASYLINK) evenals de aanslagen op eindlat is nodig voor de goede werking van de motor
(stilstand van de motor in hoge en lage stand).
- Voor informatie over de geschiktheid van de motor voor het rolluik en de accessoires raadpleegt u de fabrikant van de rolluik of SIMU.
- Het Boren van de gaten
L1
29
Ø38,2
L2
T3.5 AUTO
4.12
230V-50Hz
9.12 - 13.8
Montage T3.5 AUTO :
2
Bekabeling
N
L
PE
- Mogelijkheid om 3 parallelle max. motoren op een schakelaar te kabelen.
- De aansluiting van de kabel van de motor moet worden uitgevoerd door gekwalifi ceerd personeel (T5 AUTO).
- De motor kan niet worden aangesloten op een noodvoeding zoals ondulator, stroomaggregaat etc.
- De connector moet worden gemonteerd zonder beschadiging van de contacten, de continuïteit van de aardleiding moet worden verzekerd (T5 AUTO).
- Bij gebruik van de motor met een KNX / EIB controlepunt, gelieve ons te raadplegen.
3 Inzet in dienst van de motor
Na de twee eerste keren van achtereenvolgens compleet openen en sluiten van het rolluik:
- Memoriseert de motor automatisch de standen van de hoge en lage keerpunten.
- Wordt de functie "stop bij obstakel" actief.
>>
- Het is raadzaam deze beide cycli openen / sluiten direct na de installatie van het product uit te voeren.
- Voor aanvullende informatie kunt u de technische brochure SIMU 5056893 opvragen.
4 Wissen van de automatische instellingen
Bij een nieuwe installatie met deze motor is het raadzaam de motor opnieuw te initialiseren met de volgende procedure:
>> >>
1 s 1 s
- Druk achtereenvolgens drie keer 1 sec op de toets omhoog. De motor geeft bij elke druk een korte draai.
- Druk achtereenvolgens drie keer op de toets omlaag. Druk de eerste twee keer 1 sec (de motor geeft bij elke druk een korte draai) en de derde keer 2 sec. (de motor geeft
achtereenvolgens twee keer een draai in dezelfde richting).
A
A ØB
(mm) (mm) (mm)
433 457
4.2
473 497
Ø4 x 10 / 120°
STAAL
T3.5 AUTO
>>
>>
1 s
4 x ØB / 90°
55 22,8
37
min.
48*
L1 L2
(mm)
* 35 Nm max.
T5 AUTO
471
511
230V-50Hz
Geluidsniveau : LpA ≤ 70 dB (A)
Montage T5 AUTO :
9910013
9910014
25 N.m max.
N
Blaw
Bruin
L
Zwart
PE
Groen / geel
>>
1 s
5052442D
Deze handleiding aandachtig doorlezen
alvorens het systeem te gebruiken.
L1
4
L2
(mm)
6.17 - 10.17 485
15.17
505
20.17 - 25.17 - 35.17 659
1
2
3
1
OK
>>
>>
>> >>
1 s
V.A.R
V.A.S
EASYLINK
VERPLICHT GEBRUIK
A
4 x ØB / 90°
47
min.
A ØB L1 L2
(mm) (mm) (mm)
498 521
5
518 541
672 695
5
Ø4,8 x 10
STAAL
4 Ø5 x 10
3
2
1
1
2
2
35 N.m max.
T5 AUTO
1
2
>>
3
>>
>>
2 s
1/1
