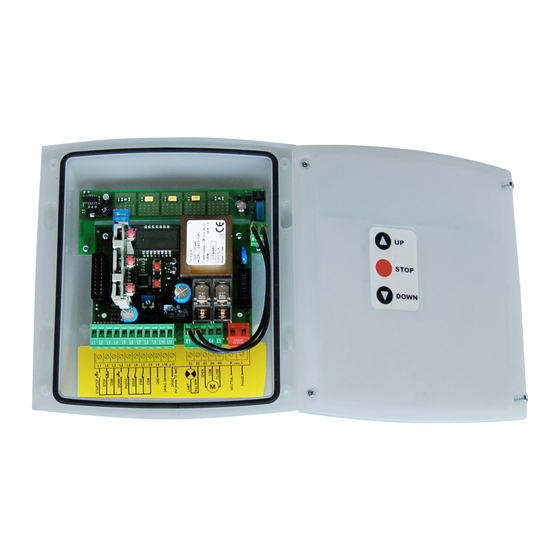

V2 WES-EASY Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. V2 Anleitungen
  4. Steuergeräte
  5. WES-EASY
  6. Bedienungsanleitung

V2 WES-EASY Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
WES-EASY
SISTEMA PER IL CONTROLLO VIA RADIO DELLE
I
COSTE DI SICUREZZA
RADIO CONTROL SYSTEM FOR SAFETY EDGES
GB
SYSTÈME POUR LE CONTRÔLE PAR RADIO DES
F
BARRES PALPEUSES DE SÉCURITÉ
SISTEMA PARA EL CONTROL VÍA RADIO DE LAS
E
BANDAS DE SEGURIDAD
SISTEMA PARA O CONTROLO VIA RÁDIO DAS
P
COSTAS DE SEGURANÇA
FUNK-STEUERSYSTEM FÜR SICHERHEITSRIPPEN
D
SYSTEEM VOOR DE CONTROLE VAN
NL
VEILIGHEIDSLIJSTEN VIA RADIO
V2 S.p.A.
Corso Principi di Piemonte, 65/67
12035 RACCONIGI (CN) ITALY
tel. +39 01 72 81 24 11 - fax +39 01 72 84 050
info@v2home.com - www.v2home.com
IL n. 344
EDIZ. 27/04/2010
