Verkabelung und Anschlüsse

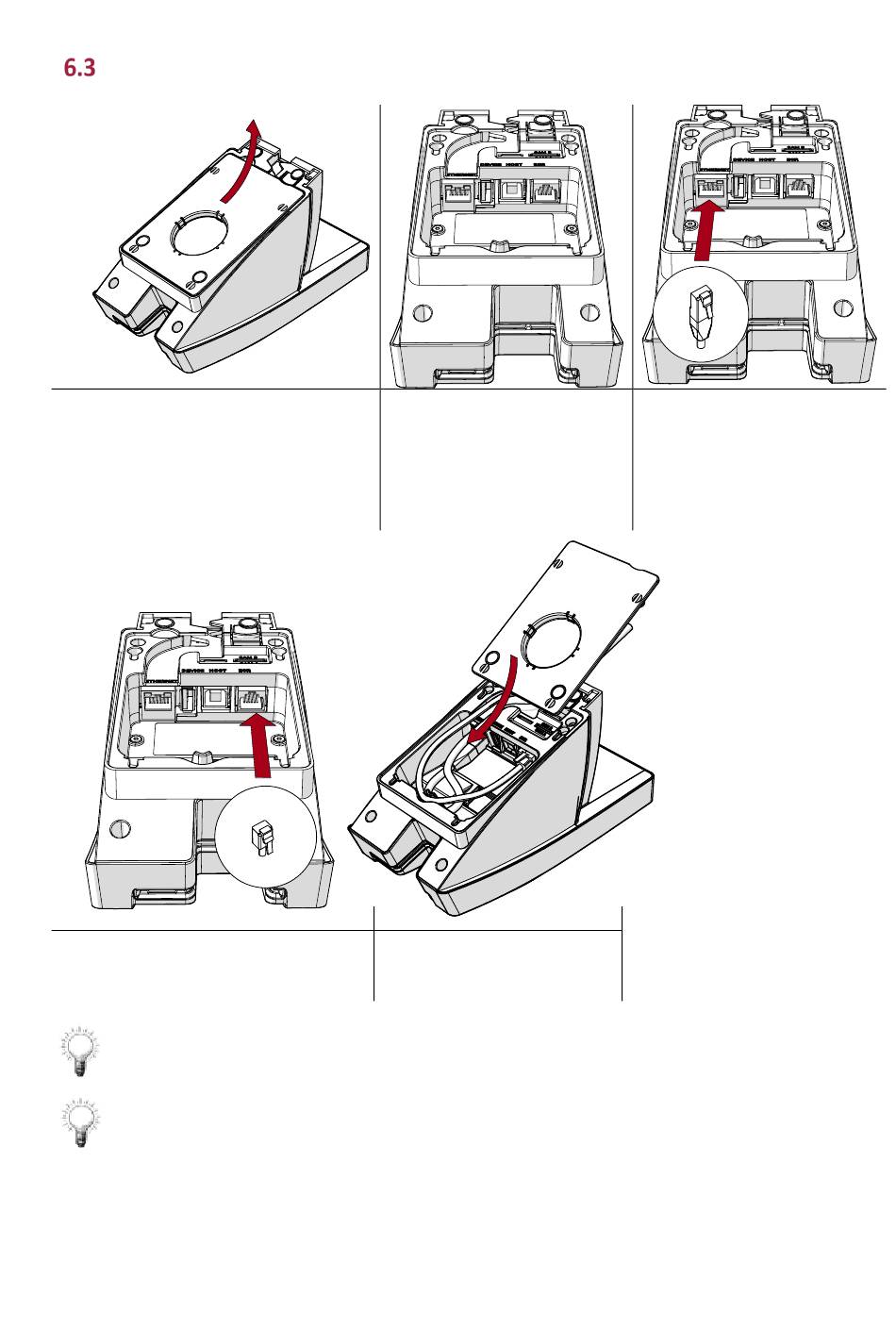

Die Bodenabdeckung wird leicht nach
oben geschoben und danach entfernt.
Hierfür muss lediglich der obere Teil
rechts eingedrückt werden, damit der
Deckel abfällt.
Am Ende wird das Stromkabel
verbunden. Das Netzteil wird wie
oben abgebildet angehängt
HINWEIS: Das Stromkabel muss zuerst am Gerät, dann an der Steckdose angeschlossen
werden. Alle anderen Kabel sollten bereits angeschlossen sein.
HINWEIS: Wenn das Terminal als freistehendes Gerät (ohne Kassenanbindung) betrieben
wird, muss kein Kassenkabel verwendet werden.
© 2004 - 2020 PayTec AG
v2.1 | Bedienungsanleitung D1 DE
Die verschiedenen
Anschlüsse werden nun
sichtbar. (Hinweis: Der USB-
Anschluss des Terminals
wird in Deutschland nicht
verwendet.)
Die Bodenabdeckung wird
nun wieder angebracht.
Je nach Konfiguration des
Terminals (siehe Kapitel 7
Konfigurationsarten) wird das
Netzwerkkabel eingesteckt.
Seite 9 von 38
