Produkt Mit Der Oberseite Auf Der Hutschiene Montieren - SMA DATA MANAGER L Betriebsanleitung

SMA Solar Technology AG

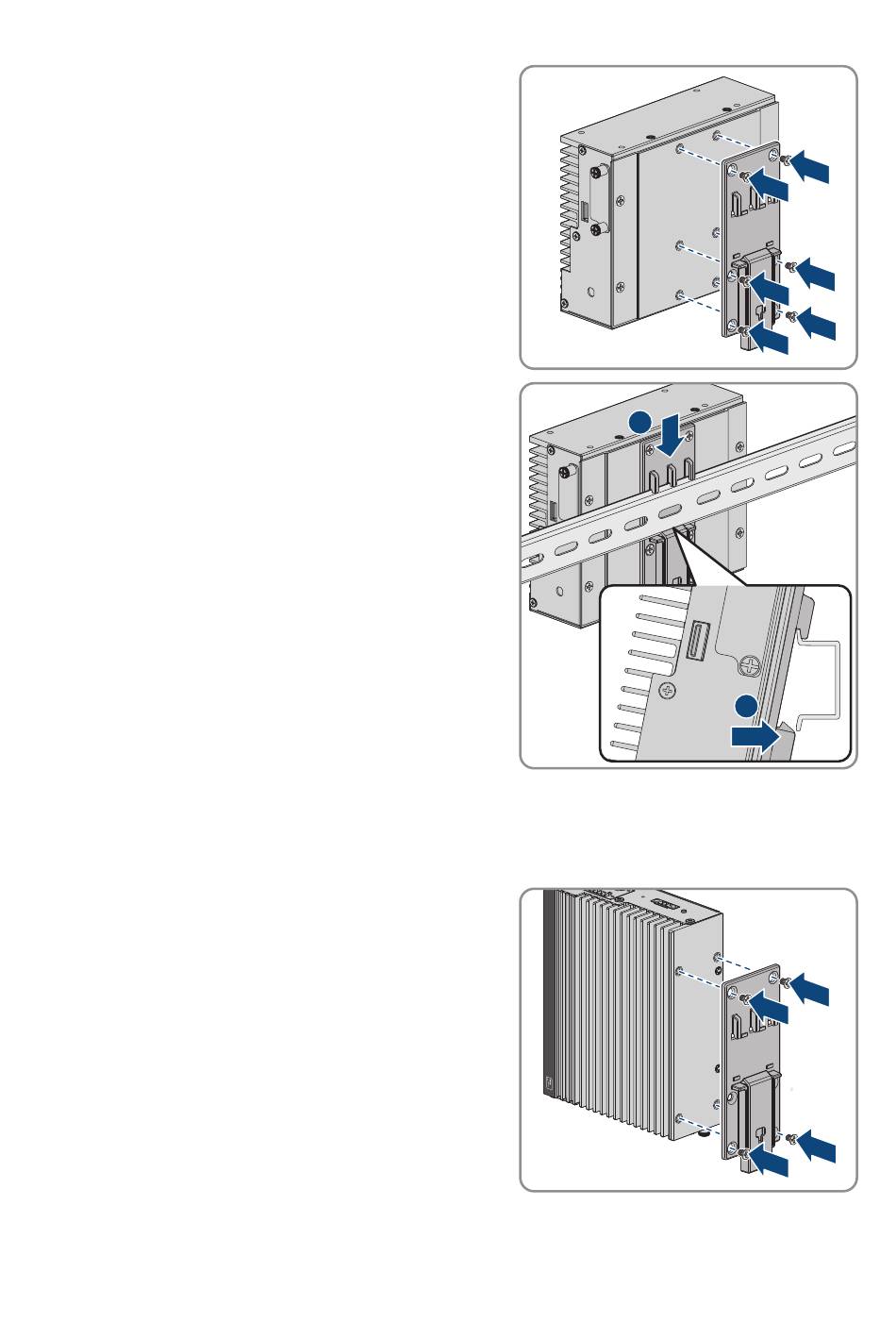

2. Die Hutschienenhalterung mit 6 der mitgelieferten
Schrauben an der Montageplatte befestigen.
3. Das Produkt von oben auf die Hutschiene aufsetzen
und unten andrücken.
☑ Das Produkt rastet hörbar ein.
4. Sicherstellen, dass das Produkt fest sitzt.

Produkt mit der Oberseite auf der Hutschiene montieren

1. Die Hutschienenhalterung mit 4 der mitgelieferten
Schrauben an der Oberseite des Produkts
befestigen. Dabei sicherstellen, dass die
Verriegelung zum Lösen der Hutschienenhalterung
über die Außenkante des Produkts herausragt.
Betriebsanleitung
5 Montage
1
2
EDML-10-BE-de-10 25
