2. Die benötigten Adern des Anschlusskabels 6 mm (0,24 in) abisolieren.
3. Die nicht benötigten Adern des Anschlusskabels bis zum Kabelmantel kürzen.
4. Bei Bedarf jeweils 1 Aderendhülse bis zum Anschlag auf 1 abisolierte Ader schieben.
6.3 Signalquelle an digitalen Eingang anschließen
Die digitalen Signale können an die Buchse DI übertragen werden. Als digitale Signalquelle kann
z. B. ein Puffermodul verwendet werden.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ Digitale Signalquelle mit bis zu 4 potenzialfreien Kontakten
☐ Anschlusskabel
Anforderungen an Signalkabel:
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen:
☐ Anzahl der Adern: Mindestens 2
☐ Leiterquerschnitt: 0,2 mm² bis 1,5 mm² (32 AWG bis 16 AWG)
☐ Maximale Kabellänge: 30 m (98 ft)
☐ UV-beständig bei Verlegung im Außenbereich
Voraussetzungen:
☐ Die Signalquelle muss für den Anschluss an die digitalen Eingänge technisch geeignet sein
(siehe Kapitel 12, Seite 53).
☐ Das Anschlusskabel muss für den Anschluss an die mehrpolige Klemmleiste vorbereitet sein
(siehe Kapitel 6.2, Seite 28).
Übersicht:

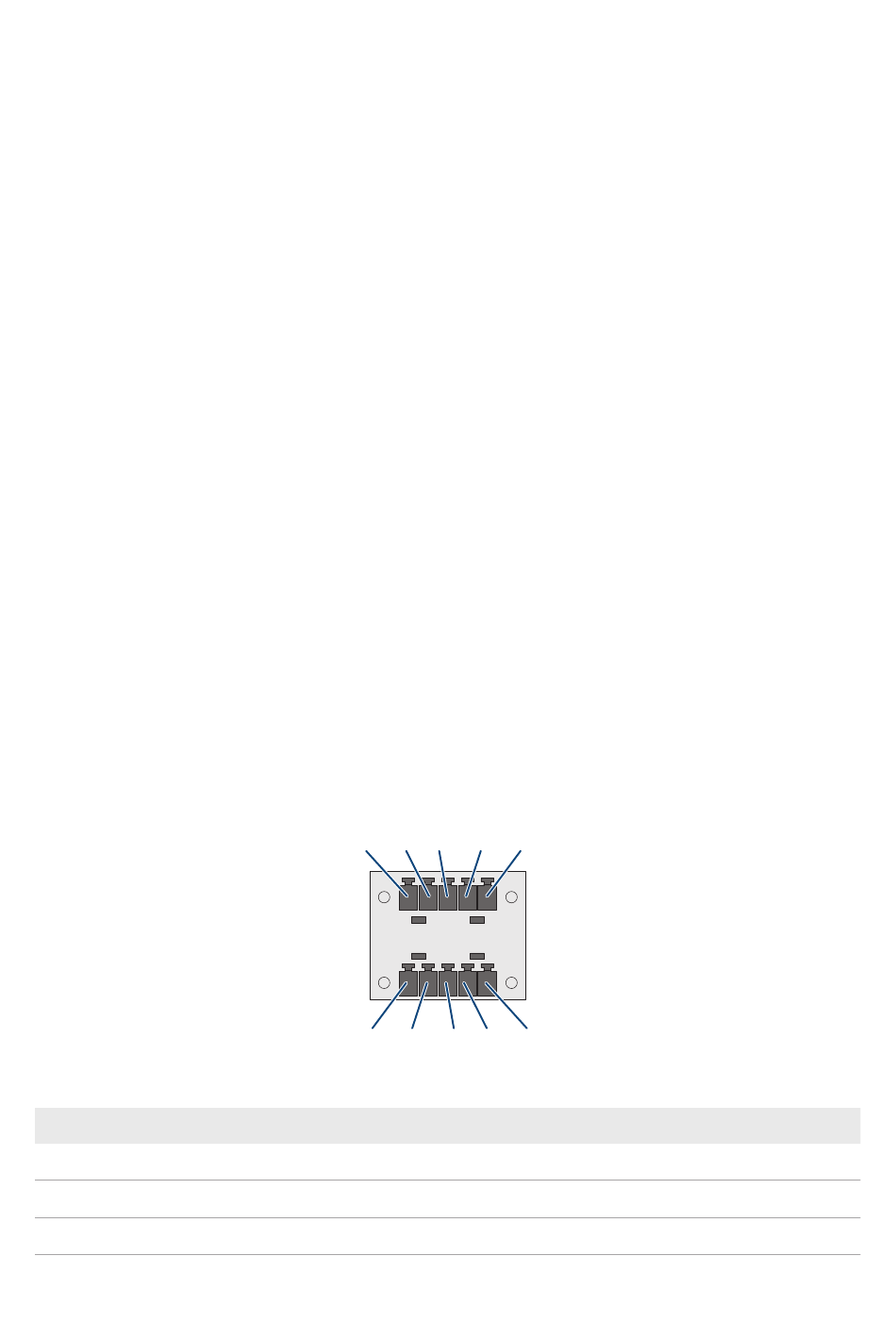

Abbildung 6: Pin-Belegung am Anschluss DI/DO
Pin
1
2
3
Betriebsanleitung
5
DI
DO
5
Pin‑Belegung
DI1
DI2
DI3
4 3 2 1
4 3 2
1
Erklärung
Zustand des Puffermoduls
Reserviert für zukünftige Anwendungen
Schnell-Stopp*
