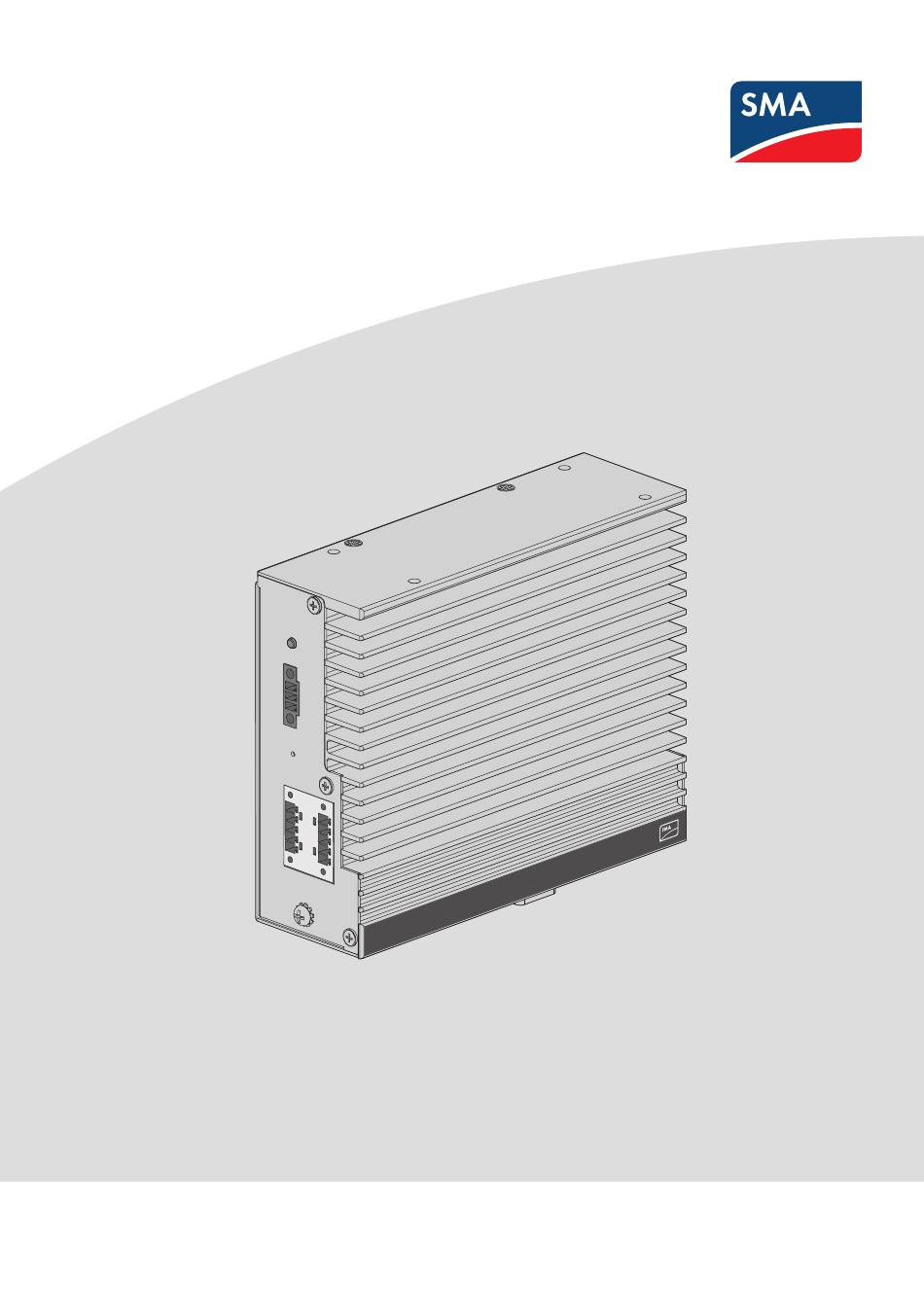

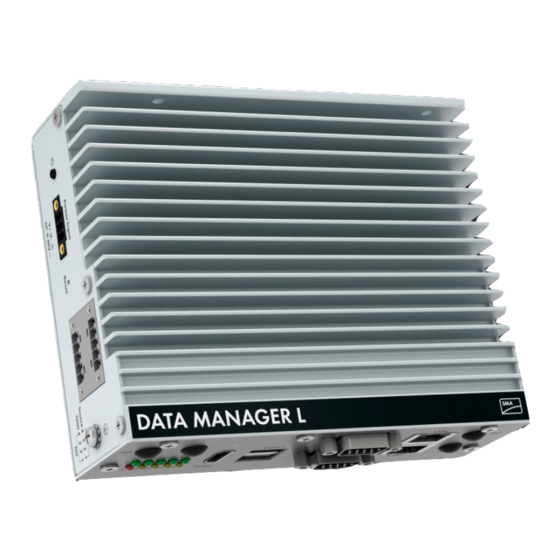

- Seite 1 Betriebsanleitung SMA DATA MANAGER L A G E M A N D A T A DEUTSCH EDML-10-BE-de-10 | Version 1.0...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 12.12.2019 Copyright © 2019 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung EDML-10-BE-de-10...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Hinweise zu diesem Dokument ............. Gültigkeitsbereich....................... Zielgruppe ........................Inhalt und Struktur des Dokuments................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... 10 Sicherheit .................. - Seite 5 Administratorkonto löschen ..................46 Firmware-Update ..............47 Firmware-Update................47 Firmware-Update des Produkts durchführen............. 47 Firmware-Update angeschlossener SMA Produkte durchführen ......48 10 Fehlersuche ................49 Fehlersuche ..................49 11 Produkt außer Betrieb nehmen..........51 Produkt außer Betrieb nehmen ............. 51 12 Technische Daten..............
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 13 Zubehör ..................55 Zubehör................... 55 14 Kontakt..................56 Kontakt .................... 56 15 EU-Konformitätserklärung............59 EU-Konformitätserklärung ............. 59 16 Compliance Information ............60 Compliance Information ..............60 EDML-10-BE-de-10 Betriebsanleitung...
-
Seite 7: Hinweise Zu Diesem Dokument
Produkts. Die aktuelle Version dieses Dokuments sowie weiterführende Informationen zum Produkt finden Sie im PDF-Format und als eManual unter www.SMA-Solar.com. Das eManual können Sie auch über die Benutzeroberfläche des Produkts aufrufen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen. -
Seite 8: Symbole Im Dokument
• Schaltfläche oder Taste, die Sie • [Enter] wählen. wählen oder drücken sollen [Taste] • Platzhalter für variable • Parameter WCtlHz.Hz# Bestandteile (z. B. in Parameternamen) Benennungen im Dokument Vollständige Benennung Benennung in diesem Dokument SMA Data Manager L Data Manager, Produkt EDML-10-BE-de-10 Betriebsanleitung... -
Seite 9: Weiterführende Informationen
"PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagen- Technische Information kommunikation" "SMA SPEEDWIRE FELDBUS" Technische Information "SMA GRID GUARD 10.0 - Netzsystemdienstleistungen durch SMA Technische Information Wechselrichter" Antworten auf häufig gestellte Fragen FAQ auf Produktseite Benutzerinformationen zur Bedienung und den Funktionen des Pro-... -
Seite 10: Sicherheit
Wechselrichtern. Über den SMA Data Manager L werden Anlagenteile und -Systeme mit Energieerzeugern und -Verbrauchern, I/O-Systeme und Zähler über die Ethernet-Schnittstelle in die SMA Infrastruktur integriert. Dabei unterstützt der SMA Data Manager L die Kommunikation mit bis zu 200 Geräten. -
Seite 11: Lebensgefahr Durch Stromschlag Beim Berühren Eines Ungeerdeten Produkts Im Fehlerfall
SMA Solar Technology AG 2 Sicherheit GEFAHR Lebensgefahr durch Stromschlag beim Berühren eines ungeerdeten Produkts im Fehlerfall Ein Produkt, das nicht geerdet ist, kann im Fehlerfall unter Spannung stehen. Das Berühren eines ungeerdeten Produkts im Fehlerfall führt zum Tod oder zu schweren Verletzungen durch Stromschlag. -
Seite 12: Manipulation Von Pv-Anlagendaten In Ethernet-Netzwerken
SMA Solar Technology AG ACHTUNG Manipulation von PV-Anlagendaten in Ethernet-Netzwerken Sie können die unterstützten SMA Produkte mit dem Internet verbinden. Bei einer aktiven Internetverbindung besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer PV-Anlage zugreifen und diese manipulieren. • Firewall einrichten. -
Seite 13: Ip-Adressen In Lokalen Netzwerken
• Sunny Portal powered by ennexOS • 1 SMA Inverter Manager mit 1 Sunny Tripower Storage 60 • 1 SMA Inverter Manager mit bis zu 42 Sunny Tripower 60 / Sunny Highpower Peak1 • SMA Hybrid Controller Unterstützte Produkte anderer Hersteller Energiezähler:... - Seite 14 2 Sicherheit SMA Solar Technology AG • ioLogik E1242 von Moxa Europe GmbH (siehe Kapitel 13 "Zubehör", Seite 55) • ioLogik E1260 von Moxa Europe GmbH (siehe Kapitel 13 "Zubehör", Seite 55) • WAGO-I/O-SYSTEM 750 von WAGO Kontakttechnik GmbH & Co. KG (siehe Kapitel 13 "Zubehör", Seite 55)
-
Seite 15: Lieferumfang
A G E Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung SMA Data Manager L Montageplatte für Montage auf der Hutschiene (TH 35-7.5) Hutschienenhalterung für Montage auf der Hutschiene (TH 35-7.5) Wandhalterungen für Montage an der Wand Klemmleisten für digitale Signale Klemmleiste für Spannungsversorgung... -
Seite 16: Produktübersicht
4 Produktübersicht SMA Solar Technology AG Produktübersicht Produktbeschreibung P o w e r In p u t R e s e Abbildung 2: Aufbau des Produkts Position Bezeichnung Betriebstaster Startet das Produkt Anschluss für die Spannungsversorgung Reset-Taster Führt einen Neustart aus Anschluss für digitale Signale... -
Seite 17: Symbole Am Produkt
SMA Solar Technology AG 4 Produktübersicht Position Bezeichnung Aufkleber mit Internetadresse, Registrierungsschlüssel (RID), Identifizierungs- schlüssel (PIC), Device-Key und MAC-Adressen der Ethernet-Schnittstellen. Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dau- erhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: •... -
Seite 18: Led-Signale
4 Produktübersicht SMA Solar Technology AG Symbol Erklärung Schutzleiter Dieses Symbol kennzeichnet den Ort für den Anschluss eines Schutzleiters. Masse Dieses Symbol kennzeichnet den Ort für den Anschluss der Masse. WEEE-Kennzeichnung Entsorgen Sie das Produkt nicht über den Hausmüll, sondern nach den am In- stallationsort gültigen Entsorgungsvorschriften für Elektroschrott. -
Seite 19: Leds Der Netzwerkbuchsen
Daten. LEDs der Netzwerkbuchsen Farben und Funktionalität der LEDs der Netzwerkbuchsen sind nicht genormt Die von SMA Solar Technology AG verwendeten Farben für die Link-LED und die Activity-LED sowie die entsprechenden Funktionalitäten können bei Fremdherstellern abweichen. Position Bezeichnung Farbe Erklärung... -
Seite 20: Anlagenweites Parametrieren
4 Produktübersicht SMA Solar Technology AG SMA Speedwire Das Produkt ist standardmäßig mit SMA Speedwire ausgestattet. SMA Speedwire ist eine auf dem Ethernet-Standard basierende Kommunikationsart. SMA Speedwire ist für eine Datenübertragungsrate von 100 Mbit/s ausgelegt und ermöglicht eine optimale Kommunikation zwischen Speedwire-Geräten in Anlagen. -
Seite 21: Wirkleistungsbegrenzung
Dieses Produkt ermöglicht bei der aktiven Regelung von Vorgaben am Netzanschlusspunkt die Begrenzung der Wirkleistungseinspeisung auf 0 % für die angeschlossenen SMA Wechselrichter und Wechselrichter anderer Hersteller sofern diese über SunSpec Modbus verbunden sind und diese Funktion unterstützten. -
Seite 22: Montage
5 Montage SMA Solar Technology AG Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. - Seite 23 SMA Solar Technology AG 5 Montage Maße für Montage: 150 (5.91) 10.2 (0.4) 178 (7.01) Abbildung 3: Maße für Montage an der Wand (Maßangaben in mm (in)) Empfohlene Abstände: Wenn Sie die empfohlenen Abstände einhalten, ist eine ausreichende Wärmeabfuhr gewährleistet.
-
Seite 24: Produkt Auf Der Hutschiene Montieren
5 Montage SMA Solar Technology AG (2.8) (2.8) Abbildung 4: Empfohlene Abstände (Maßangaben in mm (in)) Produkt auf der Hutschiene montieren Sie haben 2 Möglichkeiten das Produkt auf der Hutschiene zu montieren: • Produkt mit der Rückseite auf der Hutschiene montieren •... -
Seite 25: Produkt Mit Der Oberseite Auf Der Hutschiene Montieren
SMA Solar Technology AG 5 Montage 2. Die Hutschienenhalterung mit 6 der mitgelieferten Schrauben an der Montageplatte befestigen. 3. Das Produkt von oben auf die Hutschiene aufsetzen und unten andrücken. ☑ Das Produkt rastet hörbar ein. 4. Sicherstellen, dass das Produkt fest sitzt. -
Seite 26: Produkt An Der Wand Montieren
5 Montage SMA Solar Technology AG 2. Das Produkt von oben auf die Hutschiene aufsetzen und unten andrücken. ☑ Das Produkt rastet hörbar ein. 3. Sicherstellen, dass das Produkt fest sitzt. Produkt an der Wand montieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐... - Seite 27 SMA Solar Technology AG 5 Montage 5. Die mitgelieferten Schrauben durch die Löcher stecken und anziehen. Dabei gegebenenfalls die Unterlegscheiben verwenden. 6. Sicherstellen, dass das Produkt fest sitzt. Betriebsanleitung EDML-10-BE-de-10...
-
Seite 28: Anschluss
6 Anschluss SMA Solar Technology AG Anschluss Übersicht des Anschlussbereichs U S B 2 P 2 R L A N S -2 3 U S B 3 2 / 4 2 P o w e r In U S B 2... -
Seite 29: Signalquelle An Digitalen Eingang Anschließen
SMA Solar Technology AG 6 Anschluss 2. Die benötigten Adern des Anschlusskabels 6 mm (0,24 in) abisolieren. 3. Die nicht benötigten Adern des Anschlusskabels bis zum Kabelmantel kürzen. 4. Bei Bedarf jeweils 1 Aderendhülse bis zum Anschlag auf 1 abisolierte Ader schieben. Signalquelle an digitalen Eingang anschließen Die digitalen Signale können an die Buchse DI übertragen werden. -
Seite 30: Netzwerk Anschließen
24 V Spannungsversorgungsausgang Reserviert für zukünftige Anwendungen Reserviert für zukünftige Anwendungen Reserviert für zukünftige Anwendungen Reserviert für zukünftige Anwendungen Masse * Für Informationen zu SMA Produkten mit Schnell-Stopp-Funktion siehe Anleitung der SMA Produkte. Verschaltungsübersicht: NETZTEIL PUFFERMODUL EDML-10 230 VAC 24 VDC 24 VDC −... -
Seite 31: Störung Der Datenübertragung Durch Ungeschirmte Energiekabel
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: 100 m (328 ft) ☐ UV-beständig bei Verlegung im Außenbereich. Anschluss an ein DHCP-Netzwerk SMA Solar Technology AG empfiehlt für die Netzwerkkommunikation mit externen Teilnehmern (z. B. SCADA-System, Sunny Portal) die Netzwerkbuchse LAN1 zu verwenden. Die Netzwerkbuchse LAN1 ist mit einer DHCP-Funktion vorkonfiguriert. -
Seite 32: Spannungsversorgung Anschließen
SMA Solar Technology AG Anschluss an ein statisches Netzwerk SMA Solar Technology AG empfiehlt für die Anlagenkommunikation mit allen Teilnehmern innerhalb einer Anlage (z. B. Wechselrichter, Energiezähler) die Netzwerkbuchse LAN2 zu verwenden. Die Netzwerkbuchse LAN2 ist mit der statischen IP-Adresse 172.16.0.141 vorkonfiguriert. - Seite 33 SMA Solar Technology AG 6 Anschluss Anforderungen an das Netzteil: • Kurzschluss-Strom: < 8 A • Nominale Ausgangsleistung: 5 W • Ausgangsspannung DC: 9 V bis 36 V • Erfüllung der Anforderungen an Stromquellen begrenzter Leistung nach IEC 60950 Anforderungen an das Anschlusskabel für den Anschluss des Netzteils an das Produkt: •...
- Seite 34 6 Anschluss SMA Solar Technology AG 8. Das andere Ende des AC-Anschlusskabels an die Spannungsversorgung anschließen. 9. Die Anschluss‑Stelle mit dem öffentlichen Stromnetz verbinden. ☑ Das Produkt beginnt mit dem Betrieb (siehe Kapitel 7 "Inbetriebnahme", Seite 35). EDML-10-BE-de-10 Betriebsanleitung...
-
Seite 35: Inbetriebnahme
Webbrowsers eingeben und die Eingabetaste drücken. Webbrowser meldet Sicherheitslücke Nachdem die IP-Adresse eingegeben wurde, kann ein Hinweis auftreten, dass die Verbindung zur Benutzeroberfläche nicht sicher ist. SMA Solar Technology AG garantiert die Sicherheit der Benutzeroberfläche. • Laden der Benutzeroberfläche fortsetzen. -
Seite 36: Produkt In Betrieb Nehmen
Eingabetaste drücken. Webbrowser meldet Sicherheitslücke Nachdem die IP-Adresse eingegeben wurde, kann ein Hinweis auftreten, dass die Verbindung zur Benutzeroberfläche nicht sicher ist. SMA Solar Technology AG garantiert die Sicherheit der Benutzeroberfläche. • Laden der Benutzeroberfläche fortsetzen. ☑ Die Anmeldeseite der Benutzeroberfläche öffnet sich. -
Seite 37: Neustart Bei Unterschiedlicher Systemzeit
• Um die Netzwerkeinstellungen zu konfigurieren, Netzwerkkonfiguration ändern wählen. Dabei beachten, dass die automatische Netzwerkkonfiguration per DHCP-Server werkseitig eingestellt ist und von SMA Solar Technology AG empfohlen wird. • Wenn die Netzwerkeinstellungen manuell konfiguriert werden sollen, [Nein] wählen. • Netzwerkeinstellungen vornehmen und mit [Speichern] bestätigen. -
Seite 38: Neue Anlage Anlegen
7 Inbetriebnahme SMA Solar Technology AG 2. Als neuer Benutzer im Sunny Portal registrieren oder als bestehender Benutzer am Sunny Portal anmelden. 3. Neue Anlage anlegen oder Produkt einer bestehenden Anlage hinzufügen. Als neuer Benutzer im Sunny Portal registrieren 1. Die Internetadresse https://ennexOS.SunnyPortal.com im Webbrowser aufrufen. - Seite 39 SMA Solar Technology AG 7 Inbetriebnahme 2. Das Menü Konfiguration wählen. 3. Im Kontextmenü [Anlage anlegen] wählen. ☑ Der Anlagen-Setup-Assistent öffnet sich. Produkt einer bestehenden Anlage hinzufügen Vorgehen: 1. Im Sunny Portal anmelden. 2. Anlage wählen. 3. Das Menü Konfiguration wählen.
-
Seite 40: Bedienung
8 Bedienung SMA Solar Technology AG Bedienung Aufbau der Benutzeroberfläche Abbildung 9: Aufbau der Benutzeroberfläche (Beispiel) Die Benutzeroberfläche des Produkts und die Benutzeroberfläche des Sunny Portal sind einheitlich. Über die Benutzeroberfläche des Produkts wird das Produkt vor Ort konfiguriert und in Betrieb genommen. -
Seite 41: Begrenzung Der Wirkleistungseinspeisung Konfigurieren
SMA Solar Technology AG 8 Bedienung Position Bezeichnung Bedeutung Konfiguration Bietet abhängig vom Umfang der angeschlossenen Gerä- te folgende Funktionen: • Gerätekonfiguration • Anlagenkonfiguration Monitoring Zeigt abhängig vom gewählten Gerät folgende Informa- tionen zur aktuellen Ebene und der darüber liegenden Ebene an: •... -
Seite 42: Unterstützte Wechselrichter Für Die Begrenzung Der Wirkleistungseinspeisung Auf
8 Bedienung SMA Solar Technology AG Unterstützte Wechselrichter für die Begrenzung der Wirkleistungseinspeisung auf 0 % Die Begrenzung der Wirkleistungseinspeisung auf 0 % unterstützen nur Wechselrichter, die auch die Fallback-Funktion unterstützen. Beim Fallback wird im Falle eines Kommunikationsabbruchs zwischen dem Produkt und dem Wechselrichter, der Wechselrichter auf 0 % Ausgangsleistung reduziert. -
Seite 43: Blindleistung In Abhängigkeit Zur Netzspannung Konfigurieren
SMA Solar Technology AG 8 Bedienung Blindleistung in Abhängigkeit zur Netzspannung konfigurieren Mit dem Data Manger können Sie Blindleistung in Abhängigkeit zur Netzspannung (Q(U)) in Ihrer Anlage umsetzen. ACHTUNG Verantwortung des Anlagenbetreibers für Vorgaben zu Netzsystemdienstleistungen Der Anlagenbetreiber ist verantwortlich für die Richtigkeit der Einstellungen und den Angaben zu Netzsystemdienstleistungen und zur Anlagenleistung. -
Seite 44: Modbus-Geräte Konfigurieren
8 Bedienung SMA Solar Technology AG Modbus-Geräte konfigurieren Angeschlossene Modbus-Geräte können beispielsweise als Zähler für Erzeugungs- und Verbrauchsdaten am Netzanschlusspunkt oder für das Energie-Monitoring verwendet werden. Dazu müssen vordefinierte Modbus-Profile, selbst erstellte Modbus-Profile oder das SunSpec Modbus-Profil verwendet werden. Die Modbus-Profile werden anschließend den Modbus-Geräten zugewiesen. -
Seite 45: Anlage Mit Mehreren Data Managern Konfigurieren
SMA Solar Technology AG 8 Bedienung Common Model: • 1, 11, 12 PV-Wechselrichter: • 101, 102, 103, 120, 121, 122, 123, 126, 127, 128, 129, 130, 131, 132, 160 Energiezähler: • 201, 202, 203, 204, 211, 212, 213, 214 Anlage mit mehreren Data Managern konfigurieren In einer Anlage können mehrere Data Manager integriert werden. -
Seite 46: Produkt Zurücksetzen
8 Bedienung SMA Solar Technology AG Produkt zurücksetzen Datenverlust durch Austausch oder durch Zurücksetzen auf Werkseinstellung Wird das Produkt auf Werkseinstellung zurückgesetzt oder ausgetauscht, werden alle im Produkt gespeicherten Daten und das Administratorkonto gelöscht. Die im Sunny Portal gesicherten Daten können nach erneutem Aufruf der Sunny Portal-Anlage auf das Produkt übertragen werden. -
Seite 47: Firmware-Update
SMA Solar Technology AG 9 Firmware-Update Firmware-Update Firmware-Update des Produkts durchführen Sie haben 2 Möglichkeiten, ein Firmware-Update des Produkts durchzuführen: • Firmware-Update automatisch durchführen (empfohlen) • Firmware-Update am Produkt über USB-Stick durchführen Firmware-Update automatisch durchführen (empfohlen) • Das automatische Firmware-Update über die Benutzeroberfläche aktivieren. Durch die Aktivierung des automatischen Firmware-Updates sucht und installiert das Produkt selbstständig neue Firmware-Versionen sofern eine aktive Internetverbindung besteht. -
Seite 48: Firmware-Update Angeschlossener Sma Produkte Durchführen
☐ USB-Stick mindestens in der Version 2.0 ☐ Der Data Manager muss in Betrieb sein. ☐ Der Data Manager muss mit den angeschlossenen SMA Produkten über das lokale Netzwerk verbunden sein. ☐ Die angeschlossenen SMA Produkte müssen in Betrieb sein. -
Seite 49: 10 Fehlersuche
• Sicherstellen, dass sich nicht mehr Geräte als zulässig sind in der Anlage befinden. Die Netzwerkkonfiguration des lokalen Netzwerks ist fehler- haft. • Sicherstellen, dass die Netzwerkkonfiguration korrekt ist. SMA Solar Technology AG empfiehlt die automatische Netzwerkkonfiguration. Die Benutzeroberfläche des Eine veraltete Firmware-Version wurde aktualisiert. - Seite 50 Firmware- • Die Firmware-Version muss höher sein als die installierte Update per USB-Stick nicht Firmware-Version des SMA Produkts. Überprüfen Sie, ob Sie aktualisiert. die korrekte Firmware-Version für Ihr SMA Produkt heruntergeladen haben und führen Sie das Firmware-Update erneut durch.
-
Seite 51: 11 Produkt Außer Betrieb Nehmen
SMA Solar Technology AG 11 Produkt außer Betrieb nehmen 11 Produkt außer Betrieb nehmen WARNUNG Lebensgefahr durch Stromschlag An der Anschluss‑Stelle des öffentlichen Stromnetzes liegen lebensgefährliche Spannungen an. Tod oder schwere Verletzungen können die Folge sein. • Die Anschluss‑Stelle über die Trennvorrichtung (z. B. Leitungsschutzschalter) vom öffentlichen Stromnetz trennen. - Seite 52 11 Produkt außer Betrieb nehmen SMA Solar Technology AG • Bei Montage an der Wand die Schrauben aus der Wandhalterung herausdrehen und das Produkt abnehmen. 5. Wenn das Produkt entsorgt werden soll, das Produkt nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.
-
Seite 53: 12 Technische Daten
SMA Solar Technology AG 12 Technische Daten 12 Technische Daten Kommunikation SMA Geräte Max. 200 Geräte • inkl. I/O-Systeme und Netzanalysatoren Max. 10 Geräte, Ethernet, Modbus TCP Verbindungen Spannungsversorgung 3-poliger Anschluss Netzwerk (LAN) 2 x 10/100/1000 Mbps (RJ45) Serielle Schnittstelle 2 x RS485, D-Sub 9 1 x USB 3.0... -
Seite 54: Ausstattung
12 Technische Daten SMA Solar Technology AG Ausstattung Intel® Atom™ Prozessor (Quad Core, 1.91 GHz) Datenspeicher Solid State Disk (SSD), 128 GB Garantie 2 Jahre Zertifikate und Zulassungen www.SMA-Solar.com EDML-10-BE-de-10 Betriebsanleitung... -
Seite 55: 13 Zubehör
* Nicht in allen Ländern zugelassen (z. B. Japan). Für Informationen darüber, ob das Zubehör in Ihrem Land zugelassen ist, besuchen Sie die Website der SMA Tochtergesellschaft Ihres Landes unter www.SMA-Solar.com oder setzen Sie sich mit Ihrem Fachhändler in Verbindung. -
Seite 56: 14 Kontakt
14 Kontakt SMA Solar Technology AG 14 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Firmware-Version • Ereignismeldung... - Seite 57 Toll free for Australia: 1800 SMA AUS SMA Online Service Center: (1800 762 287) www.SMA-Service.com International: +61 2 9491 4200 United Arab SMA Middle East LLC India SMA Solar India Pvt. Ltd. Emirates Abu Dhabi Mumbai +971 2234 6177 +91 22 61713888 SMA Online Service Center: www.SMA-Service.com ไทย Service Partner for String inverter: 대한민국...
- Seite 58 14 Kontakt SMA Solar Technology AG United States SMA Solar Technology Toll free for USA and US Territories America LLC +1 877-MY-SMATech (+1 877-697-6283) Rocklin, CA International: +1 916 625-0870 Canada SMA Solar Technology Toll free for Canada / Sans frais pour le Canada : Canada Inc.
-
Seite 59: 15 Eu-Konformitätserklärung
EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com. -
Seite 60: 16 Compliance Information
Changes or modifications made to this equipment not expressly approved by SMA Solar Technology AG may void the FCC authorization to operate this equipment. - Seite 62 www.SMA-Solar.com...
