Störung der Datenübertragung durch ungeschirmte Energiekabel
Ungeschirmte Energiekabel erzeugen im Betrieb ein elektromagnetisches Feld, das die
Datenübertragung von Netzwerkkabeln stören kann.
• Beim Verlegen von Netzwerkkabeln ohne Trennsteg einen Mindestabstand von 200 mm
(8 in) zu ungeschirmten Energiekabeln einhalten.
• Beim Verlegen von Netzwerkkabeln mit Trennsteg aus Aluminium einen Mindestabstand
von 100 mm (4 in) zu ungeschirmten Energiekabeln einhalten.
• Beim Verlegen von Netzwerkkabeln mit Trennsteg aus Stahl einen Mindestabstand von
50 mm (2 in) zu ungeschirmten Energiekabeln einhalten.
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
☐ 1 Netzwerkkabel
Anforderungen an Netzwerkkabel:
Die Kabellänge und Kabelqualität haben Auswirkungen auf die Signalqualität. Beachten Sie die
folgenden Kabelanforderungen.
☐ Kabeltyp: 100BaseTx
☐ Kabelkategorie: Mindestens Cat5e
☐ Steckertyp: RJ45 der Cat5, Cat5e, Cat6 oder Cat6a (Cat7-Stecker können nicht verwendet
werden)
☐ Schirmung: S/UTP, F/UTP oder höher
☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm²
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patch-Kabel: 50 m (164 ft)
☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: 100 m (328 ft)
☐ UV-beständig bei Verlegung im Außenbereich.
Anschluss an ein DHCP-Netzwerk
SMA Solar Technology AG empfiehlt für die Netzwerkkommunikation mit externen Teilnehmern
(z. B. SCADA-System, Sunny Portal) die Netzwerkbuchse LAN1 zu verwenden. Die
Netzwerkbuchse LAN1 ist mit einer DHCP-Funktion vorkonfiguriert.
Vorgehen:

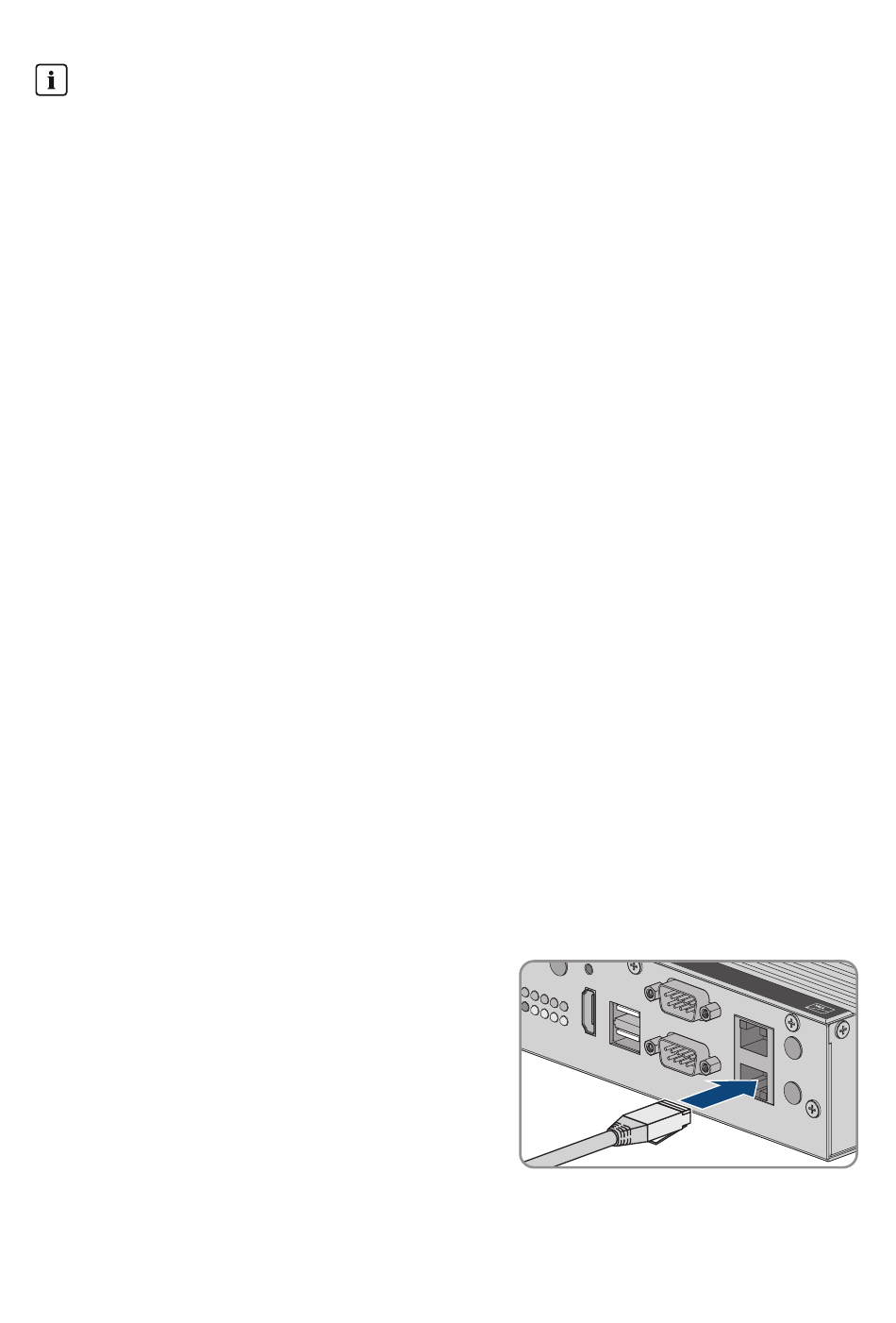

1. Den RJ45-Stecker des Netzwerkkabels in die
Netzwerkbuchse LAN1 stecken, bis der RJ45-
Stecker einrastet.
2. Das andere Ende des Netzwerkkabels mit dem Netzwerk verbinden.
