5 Montage
(2.8)

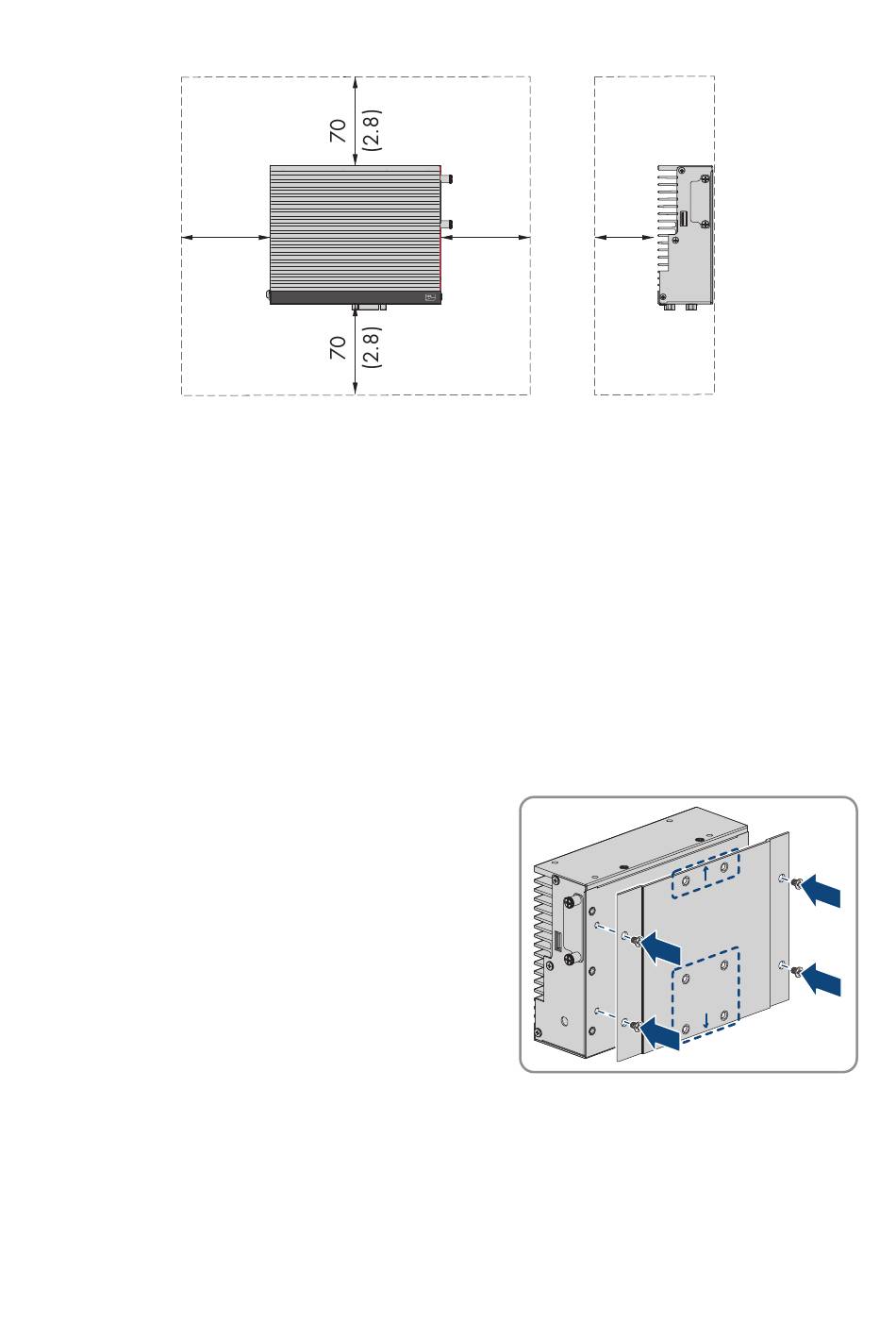

Abbildung 4: Empfohlene Abstände (Maßangaben in mm (in))
5.2

Produkt auf der Hutschiene montieren

Sie haben 2 Möglichkeiten das Produkt auf der Hutschiene zu montieren:
• Produkt mit der Rückseite auf der Hutschiene montieren
• Produkt mit der Oberseite auf der Hutschiene montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ Hutschiene (TH 35-7.5)
Voraussetzung:
☐ Die Hutschiene muss fest montiert sein.
Produkt mit der Rückseite auf der Hutschiene montieren
1. Die Montageplatte mit 4 der mitgelieferten
Schrauben an der Rückseite des Produkts
befestigen. Dabei sicherstellen, dass sich 4 der 6
zentralen Bohrungen unten und die anderen beiden
Bohrungen oben befinden.
24 EDML-10-BE-de-10
70 70 50
(2.8)
(2)
