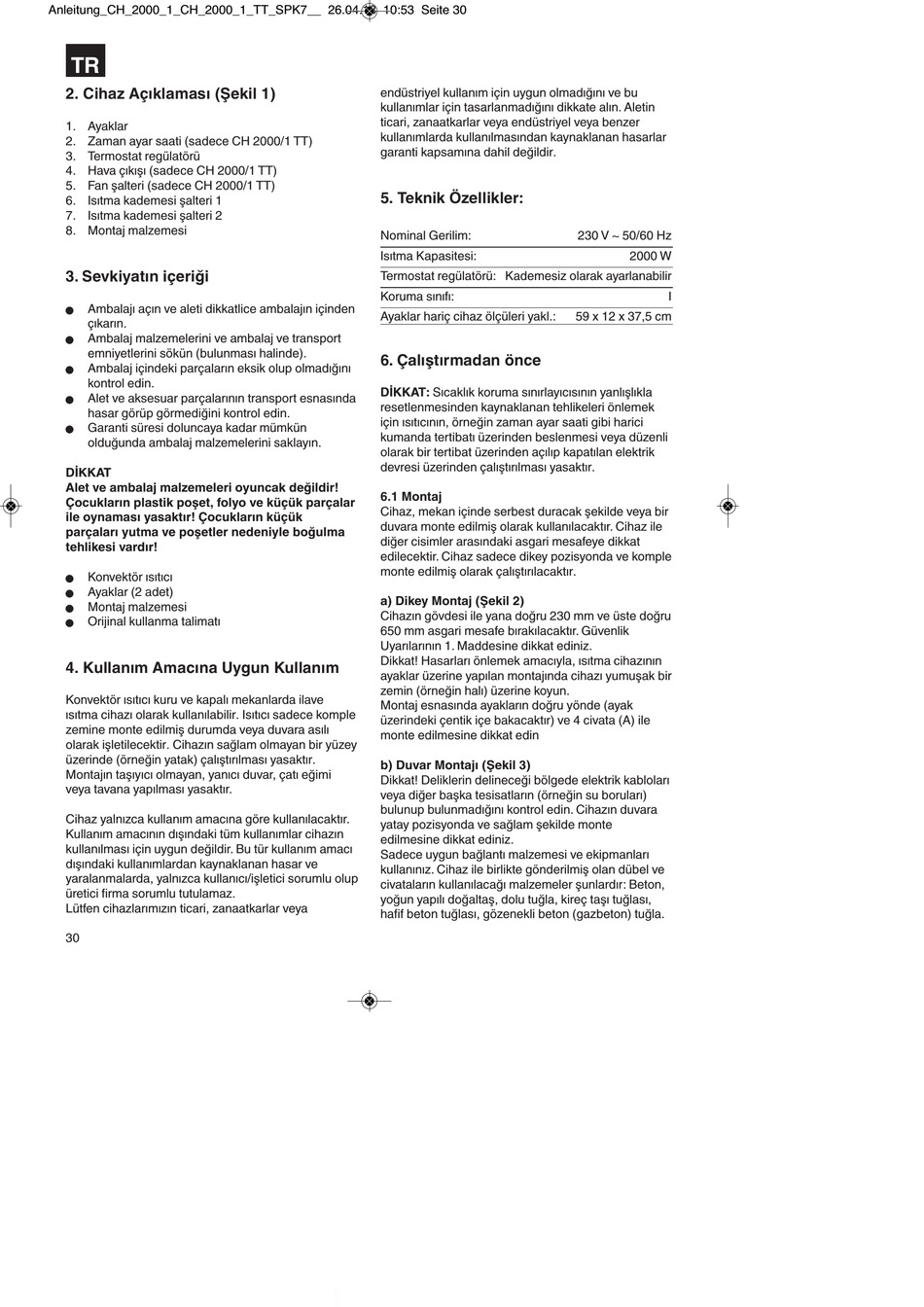

EINHELL CH2000/1 Originalbetriebsanleitung Seite 30

Anleitung_CH_2000_1_CH_2000_1_TT_SPK7__ 26.04.13 10:53 Seite 30
TR
2. Cihaz Açıklaması (Şekil 1)
1. Ayaklar
2. Zaman ayar saati (sadece CH 2000/1 TT)
3. Termostat regülatörü
4. Hava çıkışı (sadece CH 2000/1 TT)
5. Fan şalteri (sadece CH 2000/1 TT)
6. Isıtma kademesi şalteri 1
7. Isıtma kademesi şalteri 2
8. Montaj malzemesi
3. Sevkiyatın içeriği
Ambalajı açın ve aleti dikkatlice ambalajın içinden
n
çıkarın.
Ambalaj malzemelerini ve ambalaj ve transport
n
emniyetlerini sökün (bulunması halinde).
Ambalaj içindeki parçaların eksik olup olmadığını
n
kontrol edin.
Alet ve aksesuar parçalarının transport esnasında
n
hasar görüp görmediğini kontrol edin.
Garanti süresi doluncaya kadar mümkün
n
olduğunda ambalaj malzemelerini saklayın.
DİKKAT
Alet ve ambalaj malzemeleri oyuncak değildir!
Çocukların plastik poşet, folyo ve küçük parçalar
ile oynaması yasaktır! Çocukların küçük
parçaları yutma ve poşetler nedeniyle boğulma
tehlikesi vardır!
Konvektör ısıtıcı
n
Ayaklar (2 adet)
n
Montaj malzemesi
n
Orijinal kullanma talimatı
n
4. Kullanım Amacına Uygun Kullanım
Konvektör ısıtıcı kuru ve kapalı mekanlarda ilave
ısıtma cihazı olarak kullanılabilir. Isıtıcı sadece komple
zemine monte edilmiş durumda veya duvara asılı
olarak işletilecektir. Cihazın sağlam olmayan bir yüzey
üzerinde (örneğin yatak) çalıştırılması yasaktır.
Montajın taşıyıcı olmayan, yanıcı duvar, çatı eğimi
veya tavana yapılması yasaktır.
Cihaz yalnızca kullanım amacına göre kullanılacaktır.
Kullanım amacının dışındaki tüm kullanımlar cihazın
kullanılması için uygun değildir. Bu tür kullanım amacı
dışındaki kullanımlardan kaynaklanan hasar ve
yaralanmalarda, yalnızca kullanıcı/işletici sorumlu olup
üretici firma sorumlu tutulamaz.
Lütfen cihazlarımızın ticari, zanaatkarlar veya
30
endüstriyel kullanım için uygun olmadığını ve bu
kullanımlar için tasarlanmadığını dikkate alın. Aletin
ticari, zanaatkarlar veya endüstriyel veya benzer
kullanımlarda kullanılmasından kaynaklanan hasarlar
garanti kapsamına dahil değildir.
5. Teknik Özellikler:
Nominal Gerilim:
Isıtma Kapasitesi:
Termostat regülatörü: Kademesiz olarak ayarlanabilir
Koruma sınıfı:
Ayaklar hariç cihaz ölçüleri yakl.:
6. Çalıştırmadan önce
DİKKAT: Sıcaklık koruma sınırlayıcısının yanlışlıkla
resetlenmesinden kaynaklanan tehlikeleri önlemek
için ısıtıcının, örneğin zaman ayar saati gibi harici
kumanda tertibatı üzerinden beslenmesi veya düzenli
olarak bir tertibat üzerinden açılıp kapatılan elektrik
devresi üzerinden çalıştırılması yasaktır.
6.1 Montaj
Cihaz, mekan içinde serbest duracak şekilde veya bir
duvara monte edilmiş olarak kullanılacaktır. Cihaz ile
diğer cisimler arasındaki asgari mesafeye dikkat
edilecektir. Cihaz sadece dikey pozisyonda ve komple
monte edilmiş olarak çalıştırılacaktır.
a) Dikey Montaj (Şekil 2)
Cihazın gövdesi ile yana doğru 230 mm ve üste doğru
650 mm asgari mesafe bırakılacaktır. Güvenlik
Uyarılarının 1. Maddesine dikkat ediniz.
Dikkat! Hasarları önlemek amacıyla, ısıtma cihazının
ayaklar üzerine yapılan montajında cihazı yumuşak bir
zemin (örneğin halı) üzerine koyun.
Montaj esnasında ayakların doğru yönde (ayak
üzerindeki çentik içe bakacaktır) ve 4 civata (A) ile
monte edilmesine dikkat edin
b) Duvar Montajı (Şekil 3)
Dikkat! Deliklerin delineceği bölgede elektrik kabloları
veya diğer başka tesisatların (örneğin su boruları)
bulunup bulunmadığını kontrol edin. Cihazın duvara
yatay pozisyonda ve sağlam şekilde monte
edilmesine dikkat ediniz.
Sadece uygun bağlantı malzemesi ve ekipmanları
kullanınız. Cihaz ile birlikte gönderilmiş olan dübel ve
civataların kullanılacağı malzemeler şunlardır: Beton,
yoğun yapılı doğaltaş, dolu tuğla, kireç taşı tuğlası,
hafif beton tuğlası, gözenekli beton (gazbeton) tuğla.
230 V ~ 50/60 Hz
2000 W
I
59 x 12 x 37,5 cm
