illumina MiSeq System Handbuch
Vorschau ausblenden
Andere Handbücher für MiSeq System:
- Handbuch (100 Seiten) ,
- Systemhandbuch (75 Seiten)
Verwandte Anleitungen für illumina MiSeq System
Inhaltszusammenfassung für illumina MiSeq System
-
Seite 1: Inhaltsverzeichnis
Versionshistorie Einleitung Lieferung und Installation Laboranforderungen Elektrische Anforderungen Unterbrechungsfreie Stromversorgung Produkt-Zertifizierungen und -Compliance Umgebungsanforderungen Netzwerkerwägungen Virenschutz-Software Vom Benutzer bereitzustellende Verbrauchsmaterialien und Geräte Platzanforderungen für die Lagerung der Verbrauchsmaterialien Technische Unterstützung ILLUMINA EIGENTUMSRECHTLICH GESCHÜTZT Teile-Nr. 15027615 Rev. F DEU August 2014... - Seite 2 Produkts (der hier beschriebenen Produkte) und für keinen anderen Bestimmungszweck ausgelegt. Dieses Dokument und dessen Inhalt dürfen ohne schriftliches Einverständnis von Illumina nicht verwendet und zu keinem anderen Zweck verteilt bzw. anderweitig übermittelt, offengelegt oder auf irgendeine Weise reproduziert werden. Illumina überträgt mit diesem Dokument keine Lizenzen unter seinem Patent, Markenzeichen, Urheberrecht oder bürgerlichem Recht bzw.
-
Seite 3: Versionshistorie
Benutzer bereitzustellenden Verbrauchsmaterialien hinzugefügt. Informationen zum VeriSeq-Workflow wurden zu „Weitere Ressourcen“ hinzugefügt. VWR-Katalognummer für Alkoholtücher in 95041- 714 geändert. SDS-Link zu support.illumina.com/sds.html aktualisiert. Nur in Englisch verfügbar. 15027615 April 2014 Die Angabe zur Schwankung der Umgebungstemperatur im Labor wurde entfernt. -
Seite 4: Einleitung
® -Systems. Laborplatzanforderungen Elektrische Anforderungen Umgebungsbedingungen IT-Anforderungen Vom Benutzer bereitzustellende Verbrauchsmaterialien und Geräte Weitere Ressourcen Die folgenden Dokumente stehen auf der Illumina-Website zum Herunterladen zur Verfügung. Ressource Beschreibung MiSeq-System Sicherheits- und Bietet Informationen zu Gerätekennzeichnungen und Compliance-Handbuch Compliance-Zertifizierungen sowie sicherheitsbezogene Informationen. - Seite 5 Enthält Anweisungen zur Verwendung der MiSeq Reporter-Software. BaseSpace Online-Hilfe Enthält Anweisungen zur Verwendung von BaseSpace sowie Beschreibungen zu den Diagrammen der einzelnen Analyse-Workflows. Auf der MiSeq-System-Supportseite der Illumina-Website können Sie auf Dokumentation, Software-Downloads, Online-Schulungen und häufig gestellte Fragen zugreifen. MiSeq-System Handbuch zur Standortvorbereitung...
-
Seite 6: Lieferung Und Installation
Lieferung und Installation Ein von Illumina beauftragtes Unternehmen liefert das Gerät, packt das System aus und platziert es auf dem Labortisch. Der Platz und der Tisch müssen vor der Lieferung bereit stehen. VORSICHT Nur von Illumina autorisiertes Personal darf das Gerät auspacken, installieren oder transportieren. -
Seite 7: Laboranforderungen

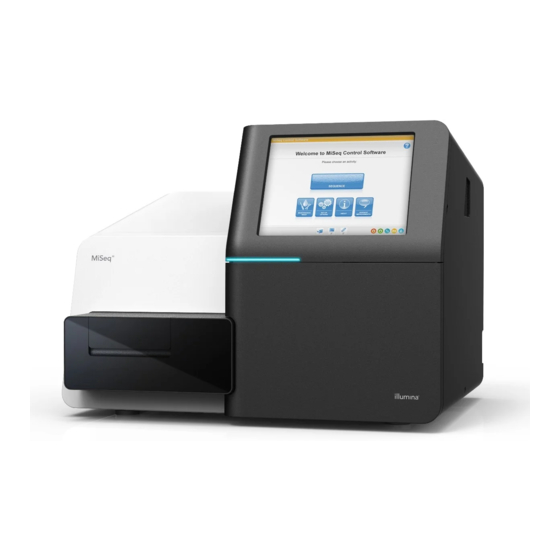

Laboranforderungen Dieser Abschnitt enthält die Anforderungen und Richtlinien für die ordnungsgemäße Einrichtung Ihres Labors für das MiSeq-Gerät. Weitere Informationen finden Sie unter Umgebungsanforderungen auf Seite Gerätemaße Abbildung 1 MiSeq-Gerät Das MiSeq-Gerät besitzt bei der Installation die folgenden Maße: Maßangabe Gerätemaße 68,6 cm Breite 52,3 cm... -
Seite 8: Labortisch-Richtlinien
Illumina-Vertreter. Ein unsachgemäßes Bewegen des Geräts kann zur Beeinträchtigung der Ausrichtung der optischen Elemente und der Datenintegrität führen. Labortisch-Richtlinien Illumina empfiehlt, das Gerät auf einem Labortisch ohne Rollen zu platzieren. Der Labortisch muss das Gewicht des Geräts (57,2 kg) tragen können. Breite Höhe... -
Seite 9: Zuweisen Räumlich Getrennter Bereiche
Zuweisen räumlich getrennter Bereiche Stellen Sie sicher, dass Ihr Labor ordnungsgemäß eingerichtet ist, um das Risiko der PCR-Produktkontamination zu verringern. Wenn Sie beabsichtigen, das MiSeq-Gerät zum Sequenzieren von PCR-Amplikonen zu verwenden, muss sich das Gerät im Nach- PCR-Labor befinden. • Weisen Sie einen räumlich getrennten Vor-PCR-Laborplatz zu, wo Vor-PCR- Prozesse durchgeführt werden (DNA-Extraktion, -Quantifizierung und - Normalisierung). -
Seite 10: Elektrische Anforderungen
Elektrische Anforderungen In diesem Abschnitt werden Leistungsangaben aufgeführt und die elektrischen Anforderungen für Ihre Einrichtung beschrieben. Stromversorgung Spezifikation 100–240 Volt Wechselstrom bei 50/60 Hz Netzspannung Stromverbrauch 400 Watt Kupplungen Die Elektroinstallation Ihrer Einrichtung muss die folgenden Vorgaben erfüllen: Für 100 bis 110 Volt Wechselstrom – Es ist eine geerdete, dedizierte 10-A-Leitung mit ordnungsgemäßer Spannung und elektrischer Erdung erforderlich. -
Seite 11: Unterbrechungsfreie Stromversorgung
Unterbrechungsfreie Stromversorgung Illumina empfiehlt die Verwendung einer vom Benutzer bereitzustellenden unterbrechungsfreien Stromversorgung (USV). Illumina ist unabhängig davon, ob das Gerät an eine USV angeschlossen ist, nicht für Läufe verantwortlich, die von Stromausfällen betroffen sind. Eine standardmäßige generatorgestützte Stromversorgung ist oft nicht unterbrechungsfrei und ein kurzer Stromausfall tritt auf, bevor die Stromversorgung wiederhergestellt wird, wodurch ein Sequenzierungslauf unterbrochen wird. -
Seite 12: Produkt-Zertifizierungen Und -Compliance
Produkt-Zertifizierungen und -Compliance Das MiSeq-System wurde den folgenden Standards entsprechend zertifiziert: UL STD 61010-1 CSA STD C22.2 No 61010-1 IEC/EN 61010-1 IEC/EN 61326-1 IEC/EN 61326-2-6 Das MiSeq-System erfüllt die folgenden Richtlinien: Niederspannungsrichtlinie 2006/95/EG EMV-Richtlinie 2004/108/EG R&TTE-Richtlinie 1999/5/EG Teile-Nr. 15027615 Rev. F DEU... -
Seite 13: Umgebungsanforderungen
Umgebungsanforderungen Element Spezifikation Temperatur Die Labortemperatur muss 19 °C bis 25 °C (22 °C ± 3 °C) betragen. Diese Temperatur ist die Betriebstemperatur des Geräts. Luftfeuchtigkeit Es muss eine relative, nicht kondensierende Luftfeuchtigkeit zwischen 30 und 75 % aufrechterhalten werden. Höhe Der Standort des Geräts muss sich in unter 2000 Metern Höhe befinden. -
Seite 14: Netzwerkerwägungen
Betriebssystem (BS) verbundener Illumina-Ressourcen auswirken. BS-Änderungen können die proprietäre Software in Illumina-Systemen stören. Geräte von Illumina wurden auf ihren korrekten Betrieb hin getestet und verifiziert. Nach der Verbindung mit Domänen-GPOs können sich einige Einstellungen auf die Gerätesoftware auswirken. Wenn die Gerätesoftware nicht ordnungsgemäß... - Seite 15 Aktivierung von Windows Firewall und Windows Defender: Diese Windows- Produkte können sich auf die BS-Ressourcen auswirken, auf die Software von Illumina zugreift. Illumina empfiehlt die Installation von Virenschutz-Software, um den Gerätesteuerungscomputer vor Viren zu schützen. Weitere Informationen finden Sie unter Virenschutz-Software auf Seite Änderungen an den Rechten vorkonfigurierter Benutzer: Illumina empfiehlt, die...
-
Seite 16: Virenschutz-Software
Virenschutz-Software Illumina empfiehlt, eine Virenschutz-Software Ihrer Wahl zu kaufen und zu installieren, um den Gerätesteuerungscomputer vor Viren zu schützen. Illumina hat Symantec auf Windows 7 mit folgenden Einstellungen getestet. Konfigurieren Sie die Virenschutz-Software wie folgt, um Störungen des Gerätebetriebs oder den Verlust von Daten zu vermeiden: Stellen Sie manuelle Virenprüfungen ein. -
Seite 17: Vom Benutzer Bereitzustellende Verbrauchsmaterialien Und Geräte
Vom Benutzer bereitzustellende Verbrauchsmaterialien und Geräte Zur Durchführung von Sequenzierungsläufen auf dem MiSeq werden die folgenden Verbrauchsmaterialien und Geräte benötigt. Weitere Informationen finden Sie im MiSeq-System Benutzerhandbuch. Vom Benutzer bereitzustellende Verbrauchsmaterialien Stellen Sie sicher, dass die folgenden, vom Benutzer bereitzustellenden Verbrauchsmaterialien verfügbar sind, bevor Sie einen Lauf starten. -
Seite 18: Richtlinien Für Wasser In Laborqualität
Richtlinien für Wasser in Laborqualität Verwenden Sie bei Geräteverfahren immer Wasser in Laborqualität. Verwenden Sie niemals Leitungswasser oder entionisiertes Wasser. Die folgenden Wasserarten sind geeignet: IlluminaPW1 18 Megohm (MΩ)-Wasser Milli-Q-Wasser Super-Q-Wasser Wasser in Molekularbiologie-Qualität Vom Benutzer bereitzustellende Geräte Element Quelle Gefrierschrank, -25 °C bis -15 °C, frostfrei Allgemeiner Laborlieferant Eiskübel... -
Seite 19: Platzanforderungen Für Die Lagerung Der Verbrauchsmaterialien
Platzanforderungen für die Lagerung der Verbrauchsmaterialien MiSeq-Reagenzien werden in Reagenzienkartuschen für den Einmalgebrauch bereitgestellt. Anhand der folgenden Informationen können Sie die Platzanforderungen für die Lagerung der Verbrauchsmaterialien ermitteln. Element (1 pro Lauf) Lagerungsanforderung Größe (B x L x H) Reagenzienkartusche -25 °C bis -15 °C 11 cm x 21 cm x 7 cm PR2-Flasche... - Seite 20 Anmerkungen...
-
Seite 21: Technische Unterstützung
Irland 1.800.812949 Andere Länder +44.1799.534000 Sicherheitsdatenblätter Sicherheitsdatenblätter (SDS, Safety Data Sheets) stehen auf der Illumina-Website unter support.illumina.com/sds.html zur Verfügung. Produktdokumentation Die Produktdokumentation steht auf der Illumina-Website im PDF-Format zum Herunterladen zur Verfügung. Gehen Sie zu support.illumina.com, wählen Sie ein Produkt aus und klicken Sie anschließend auf Documentation & Literature. - Seite 22 Illumina San Diego, Kalifornien 92122, USA +1.800.809.ILMN (4566) +1.858.202.4566 (außerhalb von Nordamerika) techsupport@illumina.com www.illumina.com...
