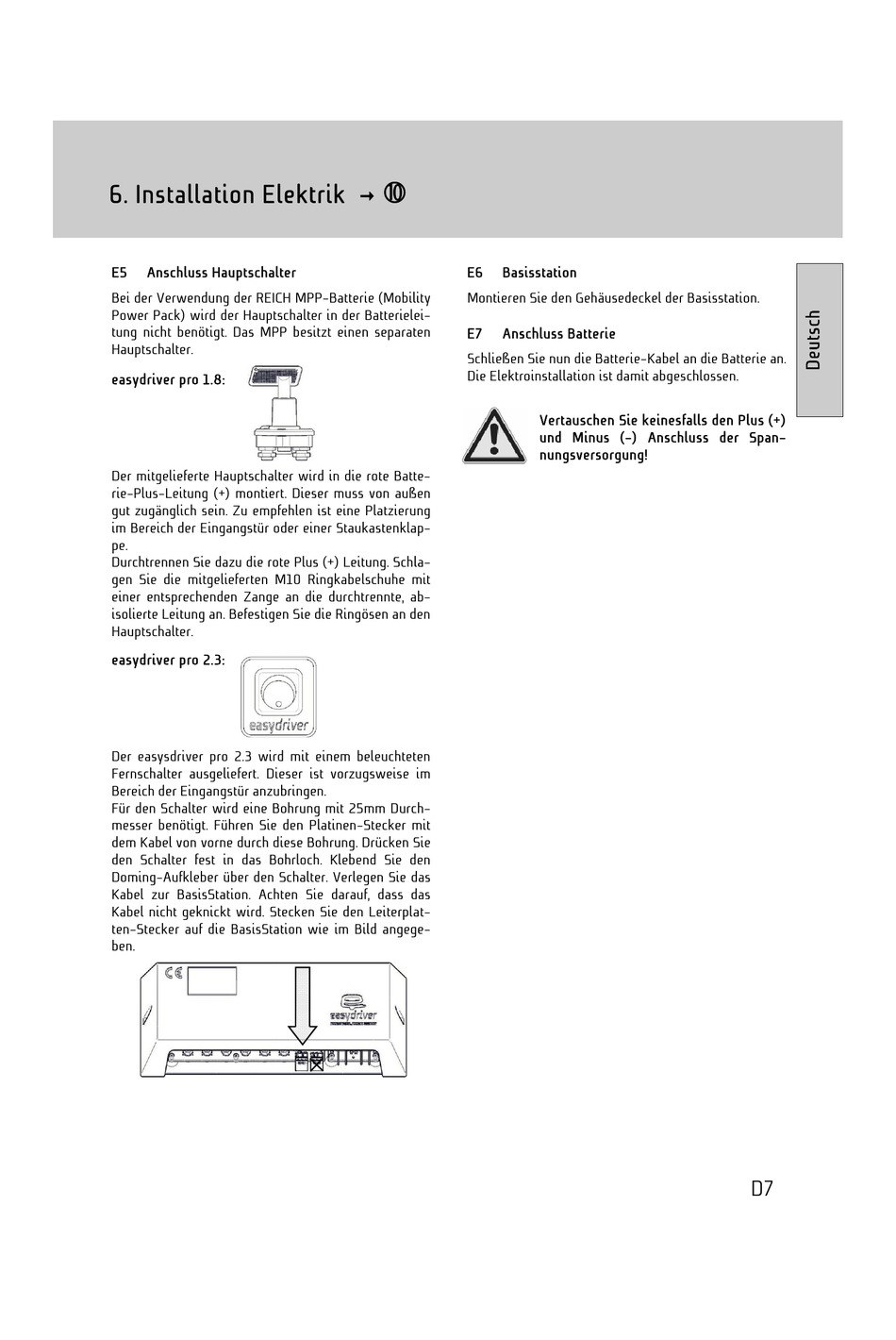

6. Installation Elektrik
E5 Anschluss Hauptschalter
Bei der Verwendung der REICH MPP-Batterie (Mobility
Power Pack) wird der Hauptschalter in der Batterielei-
tung nicht benötigt. Das MPP besitzt einen separaten
Hauptschalter.
easydriver pro 1.8:
Der mitgelieferte Hauptschalter wird in die rote Batte-
rie-Plus-Leitung (+) montiert. Dieser muss von außen
gut zugänglich sein. Zu empfehlen ist eine Platzierung
im Bereich der Eingangstür oder einer Staukastenklap-
pe.
Durchtrennen Sie dazu die rote Plus (+) Leitung. Schla-
gen Sie die mitgelieferten M10 Ringkabelschuhe mit
einer entsprechenden Zange an die durchtrennte, ab-
isolierte Leitung an. Befestigen Sie die Ringösen an den
Hauptschalter.
easydriver pro 2.3:
Der easysdriver pro 2.3 wird mit einem beleuchteten
Fernschalter ausgeliefert. Dieser ist vorzugsweise im
Bereich der Eingangstür anzubringen.
Für den Schalter wird eine Bohrung mit 25mm Durch-
messer benötigt. Führen Sie den Platinen-Stecker mit
dem Kabel von vorne durch diese Bohrung. Drücken Sie
den Schalter fest in das Bohrloch. Klebend Sie den
Doming-Aufkleber über den Schalter. Verlegen Sie das
Kabel zur BasisStation. Achten Sie darauf, dass das
Kabel nicht geknickt wird. Stecken Sie den Leiterplat-
ten-Stecker auf die BasisStation wie im Bild angege-
ben.


E6 Basisstation
Montieren Sie den Gehäusedeckel der Basisstation.
E7 Anschluss Batterie
Schließen Sie nun die Batterie-Kabel an die Batterie an.
Die Elektroinstallation ist damit abgeschlossen.
Vertauschen Sie keinesfalls den Plus (+)
und Minus (-) Anschluss der Span-
nungsversorgung!
