RCM460Y / RCM465Y
Legende der Bedienelemente
1
Testtaste
2
ON-LED (grün) leuchtet, wenn Gerät im Betrieb ist.
3
LED „ALARM" (gelb) leuchtet wenn der Ansprechwert des
Differenzstroms und die Ansprechzeit überschritten sind.
LED leuchtet bei Wandlerunterbrechung (nur RCM460Y)
4
Ansprechverzögerung t/s für Differenzstrommessung im
Bereich von 0 ... 1 Sekunde einstellen.
5
Ansprechwert des Differenzstroms im Bereich von
30 mA ... 300 mA einstellen.
6
Symbol nach DIN EN 62020: RCM Typ A für Wechselfehler-
ströme und pulsierende Gleichfehlerströme
Montage und Anschluss.
Stellen Sie vor Einbau des Gerätes und vor Arbeiten
an den Anschlüssen des Gerätes sicher, dass die Anla-
ge spannungsfrei ist.
Wird dies nicht beachtet, so besteht für das Personal
die Gefahr eines elektrischen Schlages.
Außerdem drohen Sachschäden an der elektrischen
Anlage und die Zerstörung des Gerätes.
Montage
Das Gerät ist für folgende Einbauarten geeignet:
• Installationsverteiler nach DIN 43 871 oder
• Schnellmontage auf Hutprofilschiene nach IEC 60715
• oder Schraubmontage.

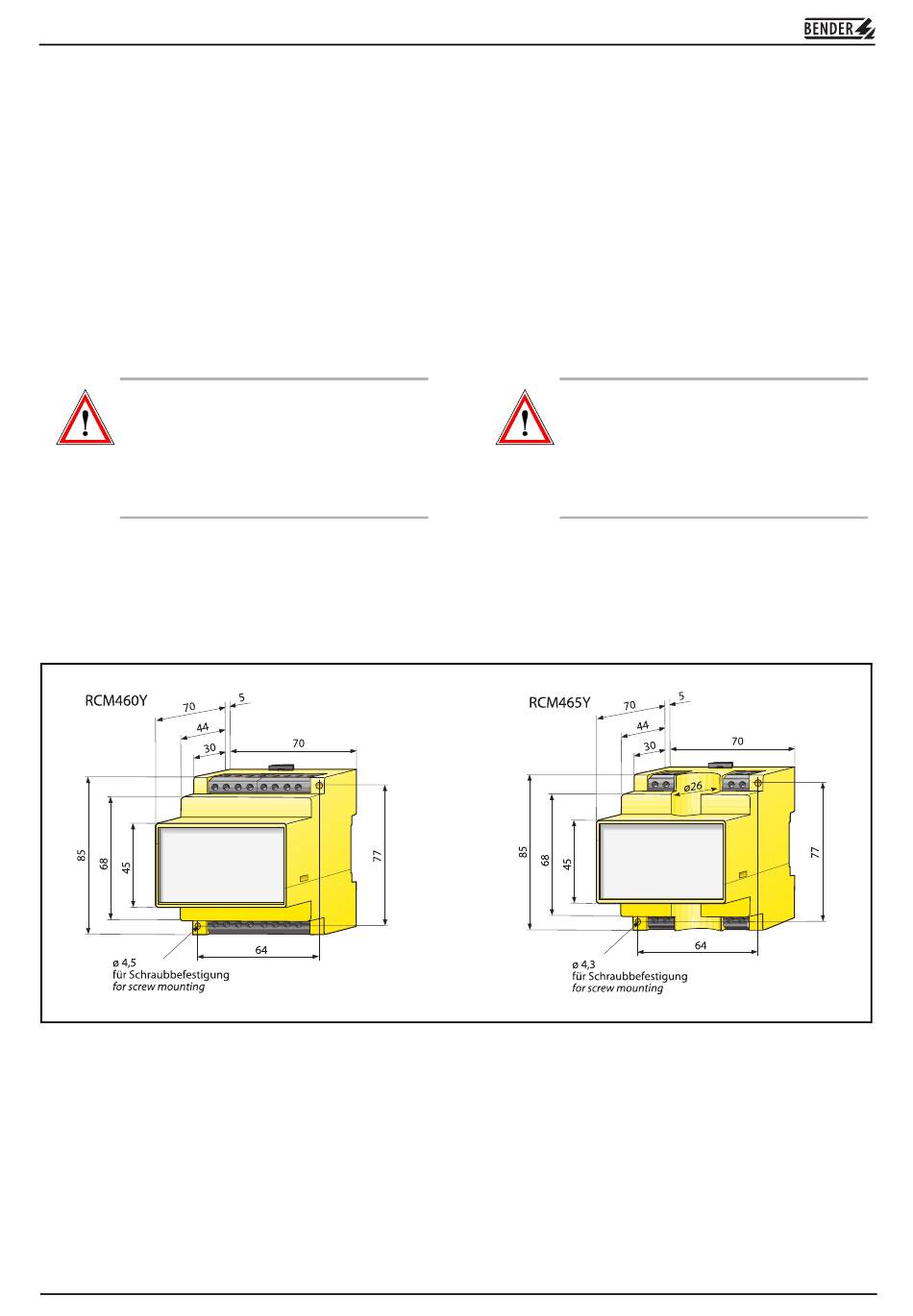

Maßbild
Abb. 2: Maßbild RCM460Y und RCM465Y,
alle Maße in mm
2
Legend to operating elements
1
TEST button
2
ON LED (green) lights up indicating device in operation.
3
ALARM LED (yellow) lights up when the response value of
the residual current is exceeded and after the expiry of
the response time.
LED lights also in case of CT interruption (RCM460Y only).
4
For setting the maximum time delay t/s for residual cur-
rent measurement in the range of 0 ... 1 second.
5
Setting the residual operating current to 30 mA ... 300 mA.
6
Symbol in compliance with DIN EN 62020: RCM type A for
residual alternating currents and pulsating direct cur-
rents.
Installation and connection.
Prior to installation and before work activities are
carried out on the connecting cables, make sure that
the mains power is disconnected.
Failure to comply with this safety information may
cause electric shock to personnel.
Furthermore, substantial damage to the electrical in-
stallation and destruction of the device can occur.
Installation
The device is suited for:
• mounting into standard distribution panels acc. to DIN 43 871
• DIN rail mounting acc. to IEC 60715
• or screw mounting.
Dimension diagram
Figure 2: Dimension diagram RCM460Y and RCM465Y,
all dimensions in mm
401001 / 02.03
