Ø 123 mm

2.6 Montage, Anschluss Hinten / Oben

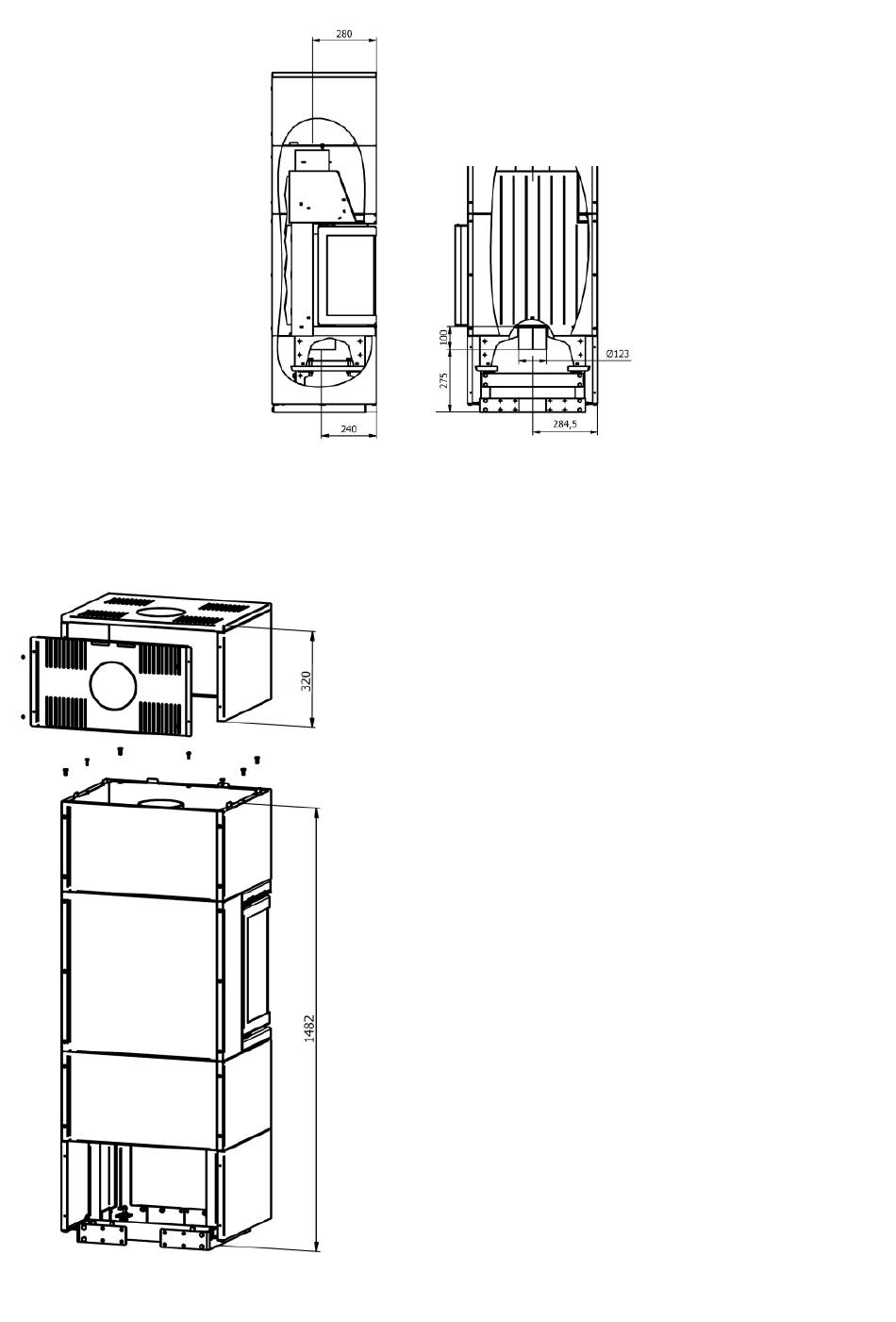

Montage der Moduleinheit :
(nur bei MODULO...180)
Schrauben Sie die letzte Moduleinheit mit den bei-
liegenden Schrauben, wie auf dem seitlichen Bild
ersichtlich, fest.
Danach können Sie je nachdem wo Sie das Gerät
anschließen wollen, die Rückwand montieren.
Anschluss hinten:
Für einen Anschluss nach hinten muss der vorge-
stanzte Ausschnitt auf der Rückseite ausgebrochen
werden. Alternativ dafür die Stege mit einem Säge-
blatt ansägen.
Für einen Hintenanschluß ist ein handelsüblicher
Abgasbogen 90° Ø150mm erforderlich. Dieser be-
findet sich nicht im Lieferumfang.
Anschluss oben:
Für einen Anschluss nach oben muss der vorge-
stanzte Ausschnitt auf der Oberseite ausgebrochen
werden. Alternativ dafür die Stege mit einem Säge-
blatt ansägen.
Ein handelsübliches Abgasrohr mit Ø150mm kann
dann senkrecht zum Anschluss verwendet werden.
