  • Seite 1 Bedienungs- und Aufstellanleitung Fireplace user instruction Cheminée, mode d’emploi Istruzioni per uso e installazione Kandalló használati útmutató TYP 198 54...

  • Seite 2: Inhaltsverzeichnis

    Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für • Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet) •...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa- len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B.
  • Seite 4 19. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden sie sich bitte rechzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fach- händler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 20. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear- beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-...

  • Seite 5: Bedienung

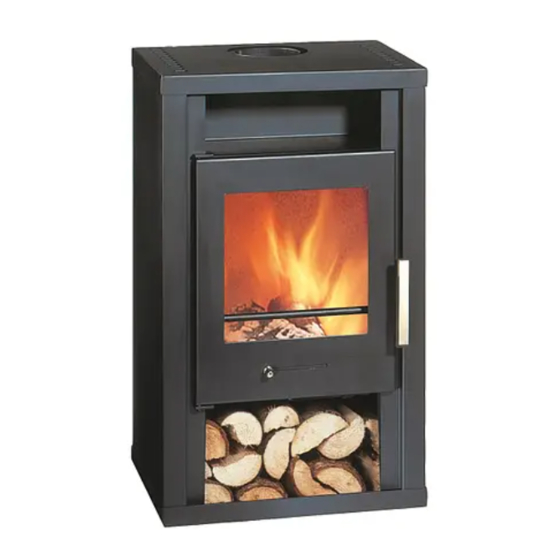

    1. Bedienung 1.1 Geräteaufbau Abgasstutzen Wärmefach Typschild an der Rückwand Fülltür Ausmauerung Aschenkasten Türgriff Lagerfach f. Brennmaterial Primärluftschieber Bild 1...

  • Seite 6: Inbetriebnahme

    1.2 Inbetriebnahme Brennstoffe Das Gerät ist ausschließlich für den Betrieb mit nachfolgend aufgeführten Brennstof- fen geeignet. Nur damit ist ein raucharmer und störungsfreier Betrieb gewährleistet. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20%. Brennstoffart Heizwert ca. kJ/kg Hartholz 15.900 Weichholz...

  • Seite 7: Außerbetriebnahme

    Erstes Anheizen • Vor Inbetriebnahme sind die Transportsicherungen auf der Umlenkplatte über dem Feuerraum (Bild 5) herauszunehmen und evtl. Aufkleber auf der Sicht- scheibe rückstandsfrei zu entfernen. Die Heiztür öffnen durch Heben des Griffes nach oben (Bild 2). Bei heißem Gerät ist dazu ein isolierter Schutzhandschuh zu benutzen.

  • Seite 8: Reinigung Und Pflege

    be gereinigt bzw. gerüttelt werden (wenn vorhanden), um eine gute Verbrennungsluft- zufuhr zu gewährleisten. Der Aschenkasten ist regelmäßig im kalten Zustand zu ent- leeren (Bild 4). Bei noch heißem Gerät beiliegenden Schutzhandschuh verwenden. Bitte beachten Sie dabei, dass keine glühenden Verbrennungsrückstände in die Müll- tonne gelangen.
  • Seite 9 Pflege von Speckstein und Sandstein: Speck- und Sandstein ist ein Naturstein, daher sind Farbabweichungen und Farbänderungen normal und kein Grund zur Re- klamation! Schmutz und Fett kann mit Seife und Wasser, kleine Kratzer mit Nass- schleifpapier (Körnung 240) entfernt werden. Achtung: Auf keinen Fall sollten Sie bei der Pflege Schwämme, Scheuermittel, aggressive oder kratzende Reinigungsmittel verwenden! Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servi-...
  • Seite 10 Bild 3 Bild 2 Bild 4 Bild 5 Transportsicherung Kartonpapier entfernen...

  • Seite 11: Störungsursachen, Behebung

    1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung betreiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. • • Zu geringe Wärmeab- Geräteleistung zu klein Lassen Sie Ihren Wärmebe-...

  • Seite 12: Aufstellung

    2. Aufstellung 2.1 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen.

  • Seite 13: Schornsteinanschluss

    Boden unter und vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden.
  • Seite 14 Richtig Falsch mind. 50 cm Querschnittverengung im Kamin durch zu weit eingeschobene Abgasrohre Stau durch sich ge- mind. 30 cm genseitig behin- dernde Abgasströ- Falschluft durch offene Türen an nicht benutzten Feuerstätten Falschluft durch of- fenen Rohranschluß Falschluft durch undichten Rohr- anschluß...

  • Seite 15: Technische Daten

    3. Technische Daten 3.1 Maßzeichnungen LUPO APOLLO...

  • Seite 16: Maße Und Gewichte

    Die angeführten Abmessungsangaben sind nur zur Information! Wir behalten uns das Recht von Konstruktionsänderungen vor, falls diese das technische Niveau erhöhen, oder die Qualität verbessern! 3.3 Technische Daten TYP 198 54 Nennwärmeleistung 6,5 kW Raumheizvermögen bei Zeitheizung in m³ - bei günstigen, - weniger günstigen und...

  • Seite 17: Westminster 11 Eg-Konformitätserklärung

    3.4 EG Konformitätserklärung Westminster EG-Konformitätserklärung Hersteller: Westminster (Wamsler Haus- und Küchentechnik GmbH), Gutenbergstr. 25, D-85748 Garching Produktbezeichnung: Kaminofen Typ: TYP 198 54 Die bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein: 89/106/EWG: Bauprodukten- Richtlinie Der Nachweis erfolgt nach EN 13240:2001/A2:2004/AC:2007 gemäß Anhang ZA, durch die Prüfberichte Nr.
  • Seite 84 D – 85748 Garching bei München Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine...
