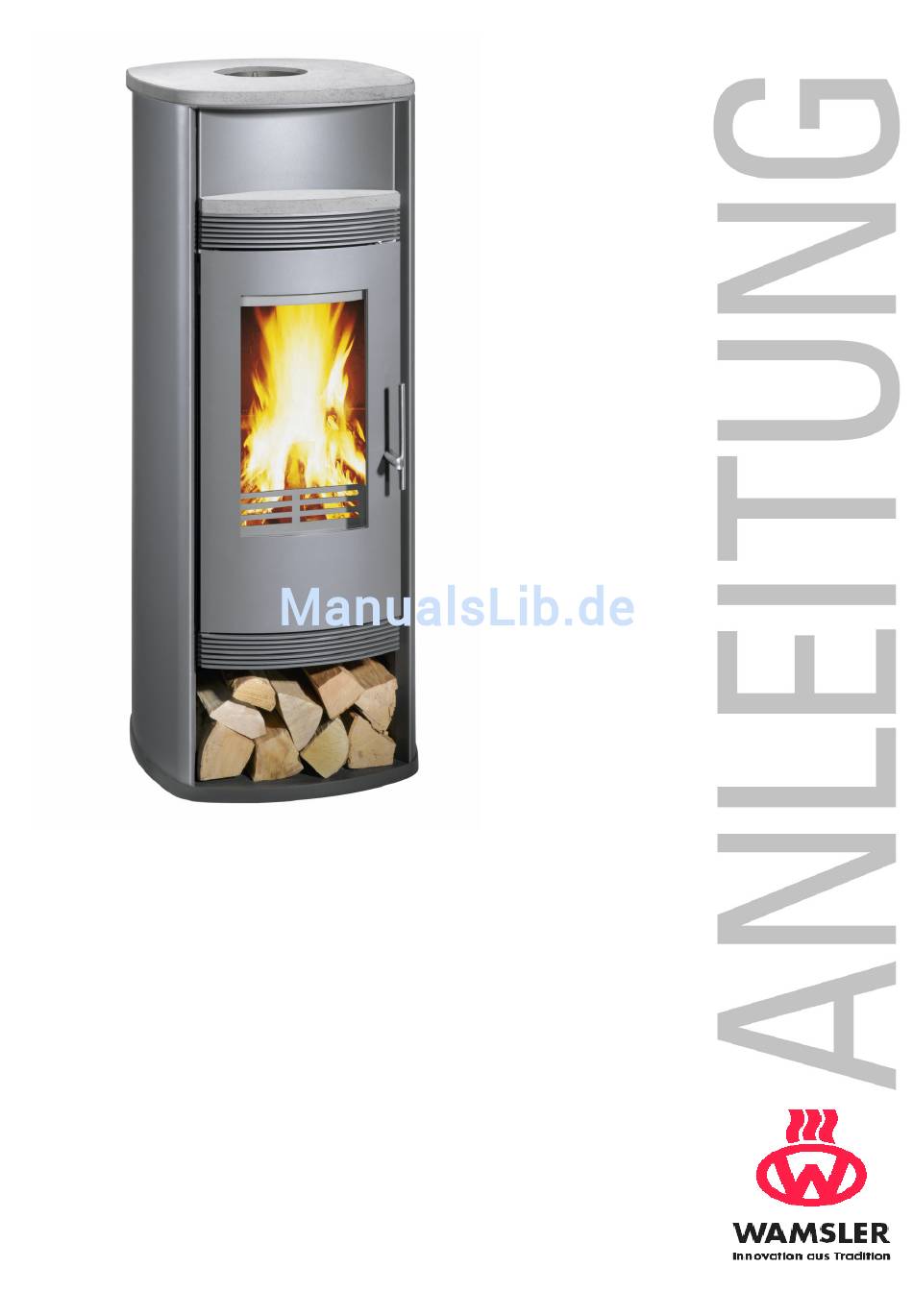

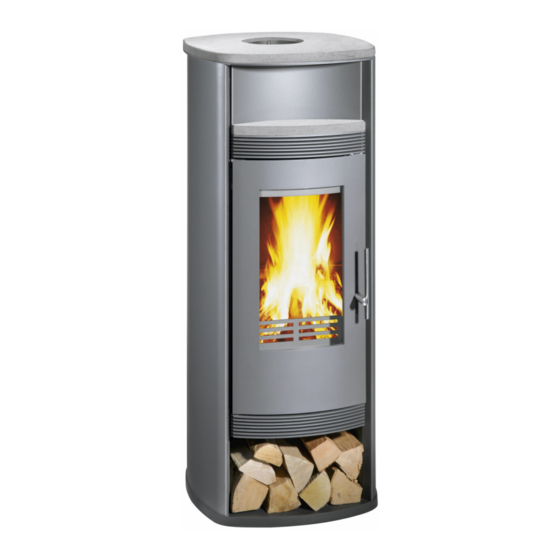

Kaminofen "Aquarello"
(mit Wasserwärmetauscher)
Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens
unbedingt die Anleitung! So vermeiden Sie Schäden, die durch
unsachgemäße Aufstellung oder Bedienung hervorgerufen werden
können. Ihr Kaminofen Aquarello wird Sie und unsere Umwelt lange mit
einer optimalen Funktion verwöhnen.
Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kaminofen
wünscht Ihnen
Ihre Wamsler Haus- und Küchentechnik GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wamsler Aquarello
Inhaltszusammenfassung für Wamsler Aquarello
- Seite 1 Bitte lesen Sie vor Aufstellung und Inbetriebnahme Ihres Kaminofens unbedingt die Anleitung! So vermeiden Sie Schäden, die durch unsachgemäße Aufstellung oder Bedienung hervorgerufen werden können. Ihr Kaminofen Aquarello wird Sie und unsere Umwelt lange mit einer optimalen Funktion verwöhnen. Behagliche Wärme und viele gemütliche Stunden mit Ihrem Kaminofen wünscht Ihnen...
-
Seite 2: Inhaltsverzeichnis
Heiztabelle / Geräteeinstellungen ...............................13 Reinigung und Pflege........................14 Herausnehmen der Asche ................................14 Reinigen der Glasflächen ................................14 Wartung ............................15 Feuerraum....................................15 Umlenkungen und Wasserwärmetauscher..........................15 Dichtungen ....................................16 Rauchrohranschluss..................................16 Verbrennungsluftführung ................................16 EG-Konformitätserklärung ......................16 Was tun, wenn...? ........................17 Kundendienst / Ihr Fachhändler....................18 Anleitung Kaminofen Aquarello Seite 2 von 18... -
Seite 3: Wichtige Hinweise
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z.B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schonsteinbrand kommen. Schließen Sie in einem solchen Fall die Verbrennungsluft am Kaminofen und rufen Sie die Feuerwehr! Niemals selbst versuchen mit Wasser zu löschen! Anleitung Kaminofen Aquarello Seite 3 von 18... -
Seite 4: Geräte- Und Funktionsbeschreibung
Geräte- und Funktionsbeschreibung Maßzeichnung Seitenansicht Vorderansicht Rücklauf TAS Eingang R ¾“ R ¾“ Vorlauf TAS Ausgang R ¾“ R ¾“ Draufsicht Rückansicht Anleitung Kaminofen Aquarello Seite 4 von 18... -
Seite 5: Technische Daten
..........damit Sie diese für etwaige Beanstandungen jederzeit greifbar haben. Der Kaminofen Aquarello darf insbesondere niemals ohne Wasser und ohne funktionsfähige und fachmännisch installierte Frischwasserversorgung/-ablauf der TAS sowie den zugehörigen Sicherheitsarmaturen und Anschlüssen an das Heizungssystem betrieben werden! Es besteht sonst Explosionsgefahr und der Ofen könnte irreparabel beschädigt werden. - Seite 6 Schornstein finden Sie in unserer jeweils gültigen Preisliste Kaminöfen. Funktionsbeschreibung Der Kaminofen Aquarello erzeugt im Heizbetrieb Warmluft, die zum Großteil über den im Gerät integrierten Wärmetauscher aufgenommen wird. Zusätzlich wird an den Seitenflächen, den Sichtscheiben aus Keramikglas angenehme Strahlungswärme erzeugt.
-
Seite 7: Brandschutzbestimmungen
Feuerungsverordnung (FeuVO) nicht die Türkante, sondern die Feuerraumöffnung: nach vorn: mindestens 50 cm (D) seitlich: mindestens 30 cm (E) Wir empfehlen eine zu diesen Maßen passende Wamsler Funkenschutzplatte (siehe Preisliste). E E E E Abbildung Brandschutzabstände Abbildung Funkenschutzvorlage Anleitung Kaminofen Aquarello... -
Seite 8: Installation / Anschluss
Wenn dies zutrifft, besteht die Möglichkeit, die Verbrennungsluft direkt von außen oder aus einem anderen, genügend belüfteten Raum (z.B. Keller) zuzuführen. Der Kaminofen Aquarello bietet serienmäßig hierfür den zentralen Luftansaugstutzen Ø 100 mm auf der Rückseite. Für die Luftleitung dürfen nur glatte Rohre mit einem Mindestdurchmesser von 100 mm verwendet werden. Die Luftleitung sollte außerdem mit einer Absperrklappe in Ofennähe versehen werden, muss fachgerecht ausgeführt... -
Seite 9: Installationsansicht Kaminofen / Installationsbeispiel
Ø 100 mm Öffnung für wasserseitigen Anschluss durch den Fußboden (Bodenausschnitt) möglich Der Kaminofen Aquarello ist serienmäßig vorverrohrt und bis zu den Anschlüssen Dichtheitsgeprüft / abgedrückt. Der bauseitige Anschluss erfolgt nach Abnahme der Rückwand (Achtung! Durch entfernen der Schutzkappen am Gewinde kann Wasser austreten). - Seite 10 Fühler zum Aquarello Wichtige Hinweise: • der Anschluss des Kaminofen Aquarello an die Heizung, sowie die Ausführung der Elektroarbeiten darf nur durch einen Fachhandwerker mit entsprechender Qualifikation erfolgen! • die aufgeführte Anschlussskizze ist ein Beispiel ohne Anspruch auf Vollständigkeit und ersetzt keine fachhandwerkliche Planung, Installation und Inbetriebnahme.
- Seite 11 Installation / Anschluss Beispiel für die Einbindung vom Aquarello in den Heizkreis mit Pufferspeicher Aquarello + Kombispeicher + Heizkessel Anschlussmöglichkeit für einen externen Fühler Aquarello TAS Auslauf HK 1 HK 2 freier TAS Zulauf Auslauf Kaltwasser Differenz- Regelung Rücklauf- anhebung...
-
Seite 12: Brennstoffe
Brennstoffe Zugelassene Brennstoffe Im Kaminofen Aquarello dürfen nur die in der 1. BImSchV (Bundesimmissionsschutz-Verordnung) zugelassenen Brennstoffe verwendet werden. Trockenes, naturbelassenes, stückiges Holz einschließlich anhaftender Rinde. Hackschnitzel, Reisig oder • Zapfen dürfen wegen möglicher Überlastung nur zum Anzünden verwendet werden. Ideal sind Holzscheite, die nicht länger als 25 cm sind und 30 cm Umfang nicht überschreiten. -
Seite 13: Heizbetrieb
Erstes Anheizen Alle Stahl- und Gussteile des Kaminofens wurden im Werk mit hochhitzebeständigem Lack beschichtet und eingebrannt. Beim ersten Anheizen des neuen Kaminofen Aquarello trocknet der Lack nach. Dabei können Geruch und Dämpfe entstehen. Bitte beachten Sie folgende Ratschläge: Während dieses Vorgangs sollten sich keine Personen und Haustiere länger als unvermeidbar im Raum aufhalten, da die •... -
Seite 14: Reinigung Und Pflege
Scheibe zu vermeiden. Reinigen lackierter Flächen Lackflächen mit einem feuchten Tuch abwischen, nicht scheuern. Keinen Glas- oder anderen lösungs-mittelhaltigen Reiniger verwenden. Achtung ! Wir empfehlen den Abschluss eines Wartungsvertrages mit einem qualifizierten Fachhandwerker. Anleitung Kaminofen Aquarello Seite 14 von 18... -
Seite 15: Wartung
Wartung Feuerraum Am Ende der Heizperiode sollte der Feuerraum des Kaminofen Aquarello gründlich gereinigt werden. Dazu den Feuerraum und den Ascheladeraum z.B. mit einem Staubsauger gründlich aussaugen. Umlenkungen und Wasserwärmetauscher Alle Umlenkungen und der Wärmetauscher oberhalb des Feuerraums müssen regelmäßig auf Asche- und Rußablagerungen hin überprüft und gereinigt werden. -
Seite 16: Entlüften Und Funktionstest Der Thermischen Ablaufsicherung (Tas)
Entlüften und Funktionstest der thermischen Ablaufsicherung (TAS) Der Aquarello muss in regelmäßigen Abständen entlüftet werden. Wenn sich Luft in der Wassertasche ansammelt, kann das Wasser nicht zirkulieren und der Ofen gibt keine Wärme an die Zentralheizung ab. Durch mangelnde Zirkulation kann es zusätzlich zum Auslösen der TAS kommen und der Ofen kann beschädigt werden. Die Funktion der TAS ist durch einen entsprechen qualifizierten Fachhandwerker zu überprüfen. -
Seite 17: Was Tun, Wenn
Bei ungenügender Reinigung des Schornsteins, bei falschem Brennstoff (z.B. zu feuchtes Holz) oder falscher Verbrennungslufteinstellung kann es zu einem Schonsteinbrand kommen. Schließen Sie in einem solchen Fall die Verbrennungsluft am Kaminofen und rufen Sie die Feuerwehr! Niemals selbst versuchen mit Wasser zu löschen! Anleitung Kaminofen Aquarello Seite 17 von 18... -
Seite 18: Kundendienst / Ihr Fachhändler
Sollten Sie jemals ein Problem mit Ihrem Kaminofen haben oder lassen sich Störungen nicht beheben, wenden Sie sich bitte an Ihren autorisierten Fachhändler. Ihr Fachhändler: Er wird Ihnen gerne weiterhelfen. Auf Wunsch wird er Ihren Kaminofen Aquarello auch regelmäßig warten und das Gerät auf einwandfreie Funktion hin überprüfen. Ersatzteile Ersatzteile bekommen Sie über Ihren Fachhändler.
