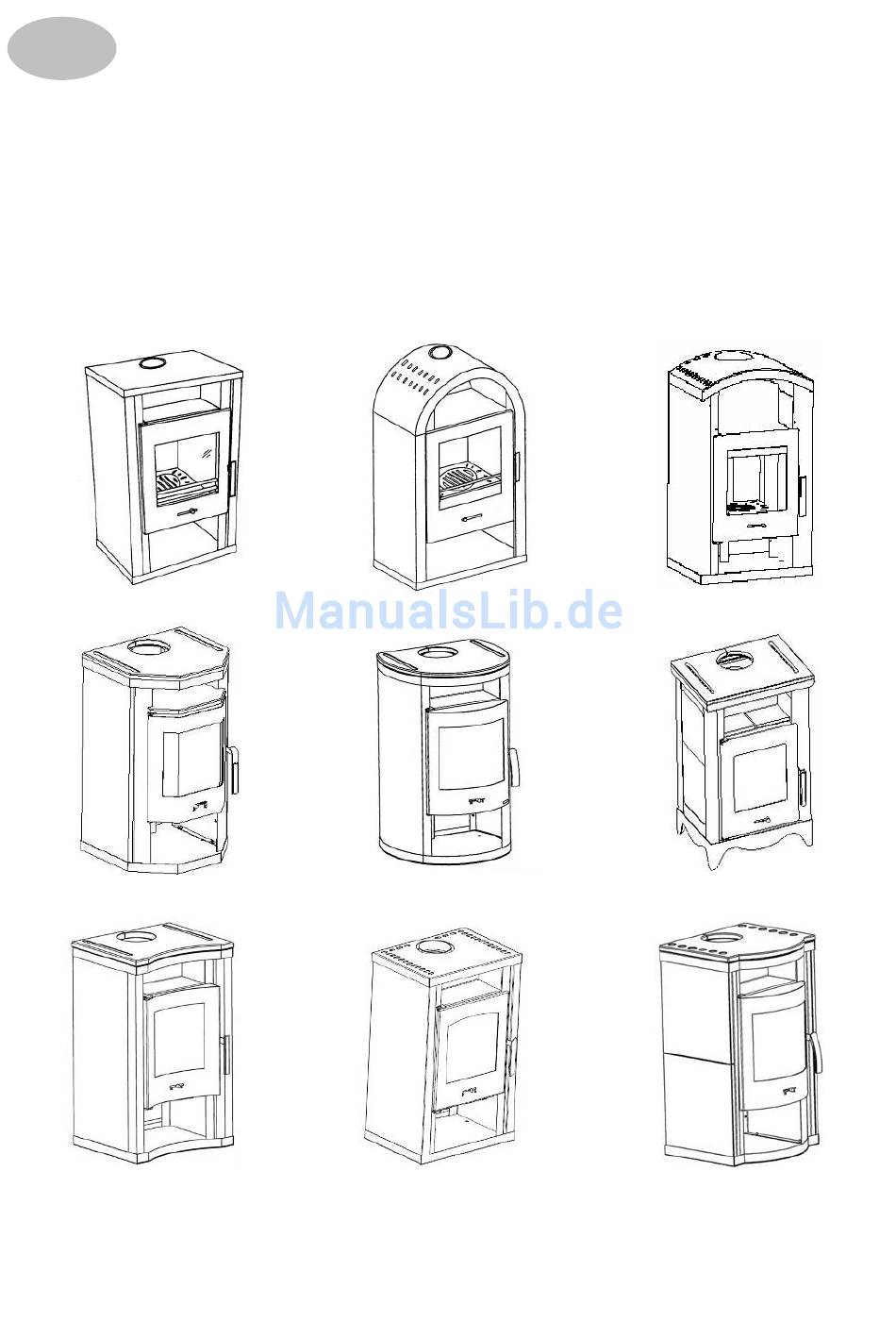

- Seite 1 Bedienungs- und Aufstellanleitung PLUTO / JUPITER / NINO / YUNA / ERES / MARS SATURN GRANDE ZÜRICH / SALZBURG RADIANT / LILITH COUNTRY JAVA CALYPSO / ZINITH...
-
Seite 2: Inhaltsverzeichnis
Vorwort Sehr verehrter Kunde, wir beglückwünschen Sie zum Erwerb unseres Kaminofens. Sie haben die richtige Wahl getroffen. Mit dem Kauf dieses Produktes haben Sie die Garantie für • Hohe Qualität durch Verwendung bester und bewährter Materialien • Funktionssicherheit durch ausgereifte Technik, die streng nach der europäischen Norm EN 13240 geprüft ist (Geräte sind für die Mehrfachbelegung geeignet) •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Die Geräte sind nach DIN EN 13240 geprüft (Typenschild). Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationa- len und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. - Seite 4 20. Wenn Ausbesserungen oder Erneuerungen vorgenommen werden müssen, wenden Sie sich bitte rechtzeitig unter Angabe der genauen Art.Nr. und Fert.Nr. an Ihren Fachhändler. Es sind nur Original Wamsler - Ersatzteile zu verwenden. 21. Arbeiten, wie insbesondere Installation, Montage, Erstinbetriebnahme und Servicear- beiten sowie Reparaturen, dürfen nur durch einen ausgebildeten Fachbetrieb (Hei-...
-
Seite 5: Bedienung
1. Bedienung 1.1 Geräteaufbau Brennstoffwähler an der Rückwand Abgasstutzen Wärmefach Fülltür Ausmauerung Typschild an der Rückwand Aschenkasten Türgriff Lagerfach für Brennmaterial Primärluftschieber Bild 1... -
Seite 6: Inbetriebnahme
1.2 Inbetriebnahme Brennstoffe Ein raucharmer und störungsfreier Betrieb des Gerätes sowie die für den Schornsteinzug von 12 Pa angegebene Nennwärmeleistung sind u.a. nur gewährleistet, wenn keine ande- ren als die nachstehenden aufgeführten Brennstoffe verwendet werden. Verwenden Sie nur natur belassenes, trockenes Scheitholz mit einer Restfeuchte von max. 20% und Braunkohlenbriketts. -
Seite 7: Außerbetriebnahme
Füllmengen / Anzünden: 6 kW NWL Scheitholz max. 1,4 kg, ca. 2 kleine Scheite pro Füllung, bei Anzündvorgang Holz kreuzschlichten, Scheitholzlänge max 33cm, Durchmesser Ø 5 - 12 cm, Rundlinge spalten, ≥ max. 1,9 kg/h NWL Braunkohlebrikett max. 1,7 kg (ca. 2 Stk.) auf Grundglut auflegen, ≥... -
Seite 8: Reinigung Und Pflege
Diese darf nur zum Anheizen, Nachlegen oder Reinigen des Feuerraums geöffnet werden (evtl. Zugprobleme bei weiteren am Schornstein angeschlossenen Geräten). Eine abgestimmt zugeführte Sekundärluft (Bild 4) sorgt für die Nachverbrennung der im Abgas enthaltenen brennbaren Bestandteile. Ein Verschmutzen der Scheibe kann aber bei Festbrennstoffen nicht ausgeschlossen werden und stellt keinen Mangel dar. - Seite 9 Festbrennstoffe erzeugen naturgemäß Ruß, ein Verschmutzen der Sichtscheibe ist dadurch niemals völlig ausgeschlossen und stellt keinen Mangel dar. Pflege von Nasslack und Pulverbeschichtungen: Die Pflege der äußeren Flächen ist nur bei kaltem Ofen zu empfehlen. Die lackierten Flächen sollten nur mit klarem Wasser, vorsichtig und mit einem leicht befeuchteten weichen Tuch gereinigt werden (nicht scheuern).
- Seite 10 Bild 3 Bild 2 Bild 4 Transportsicherung Bild 5 Kartonpapier entfernen Bild 6...
-
Seite 11: Störungsursachen, Behebung
1.6 Störungsursachen, Behebung Art der Störung mögliche Ursache Behebung Geruchbildung: Austrocknung der angewen- Den Ofen entsprechend der deten Schutzfarbe. Verdamp- Bedienungsanleitung mehrere fung von Ölresten Stunden in Kleinstellung be- treiben. Danach für mehrere Stunden auf maximale Leis- tung heizen. • •... -
Seite 12: Aufstellung
2. Aufstellung 2.1 Vorschriften Bei der Aufstellung und dem abgasseitigen Anschluss sind die anwendbaren nationalen und europäischen Normen, örtliche und baurechtliche Vorschriften/Normen (z.B. DIN 18896, DIN 4705, DIN EN 13384, DIN 18160, DIN EN 1856-2, DIN EN 15287 u.a.) sowie feuerpolizeiliche Bestimmungen (z.B. FeuVO) zu beachten. Lassen Sie das Gerät nur von einem qualifizierten Fachmann aufstellen und anschließen. -
Seite 13: Schornsteinanschluss
Boden vor dem Ofen Fußböden aus brennbarem Material, wie Teppich, Parkett oder Kork, müssen unter dem Ofen sowie von der Feuerraumöffnung 50 cm nach Vorne und 30 cm seitlich durch einen Belag aus nicht brennbaren Baustoffen, z.B. Keramik, Stein, Glas oder einer Bodenplatte aus Stahl, ersetzt oder geschützt werden. -
Seite 15: Technische Daten
3. Technische Daten 3.1 Maßzeichnungen TYP 108 63 Jupiter TYP 108 61 Mars TYP 108 65 Java TYP 108 62 Saturn / Stella / TYP 108 60 Radiant Kosmos... - Seite 16 TYP 108 60 Zürich TYP 108 60 Country TYP 108 66 Eos TYP 108 67 Calypso...
- Seite 17 TYP 108 40 Yuna / Eres TYP 108 40 Salzburg TYP 108 40 Lilith TYP 108 43 Nino / Jupiter Grande / Taurus Grande...
- Seite 18 TYP 108 47 Zinith...
-
Seite 19: Maße Und Gewichte
3.2 Maße und Gewichte Gewicht Breite (mm) Tiefe(mm) Höhe Gewicht Art.Nr. brutto: (mm)C netto:(kg) (kg) W20001086012 W20001086032 W20001086037 81,5 93,5 W20001086045 W20001086075 W20001086076 1022 W20001086101 1022 W20001086103* 1050 W20001086140 1022 W20001086175 1022 W20001086200 W20001086201 W20001086241 W20001086245 W20001086271 W20001086300 W20001086301 W20001086305 W20001086308 W20001086340 W20001086344... -
Seite 20: Technische Daten
Änderungen, die dem technischen Fortschritt dienen und / oder einer Qualitätsverbesserung bewir- ken, behalten wir uns vor. Für Druckfehler und Änderungen nach Drucklegung können wir keine Haftung übernehmen. Haus – und Küchentechnik GmbH Adelperost. 86 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu... - Seite 24 Haus – und Küchentechnik GmbH Adelperost. 86 D – 85737 Ismaning Telefon +49 (0)89 32084-0 Telefax +49 (0)89 32084-294 www.wamsler.eu...
