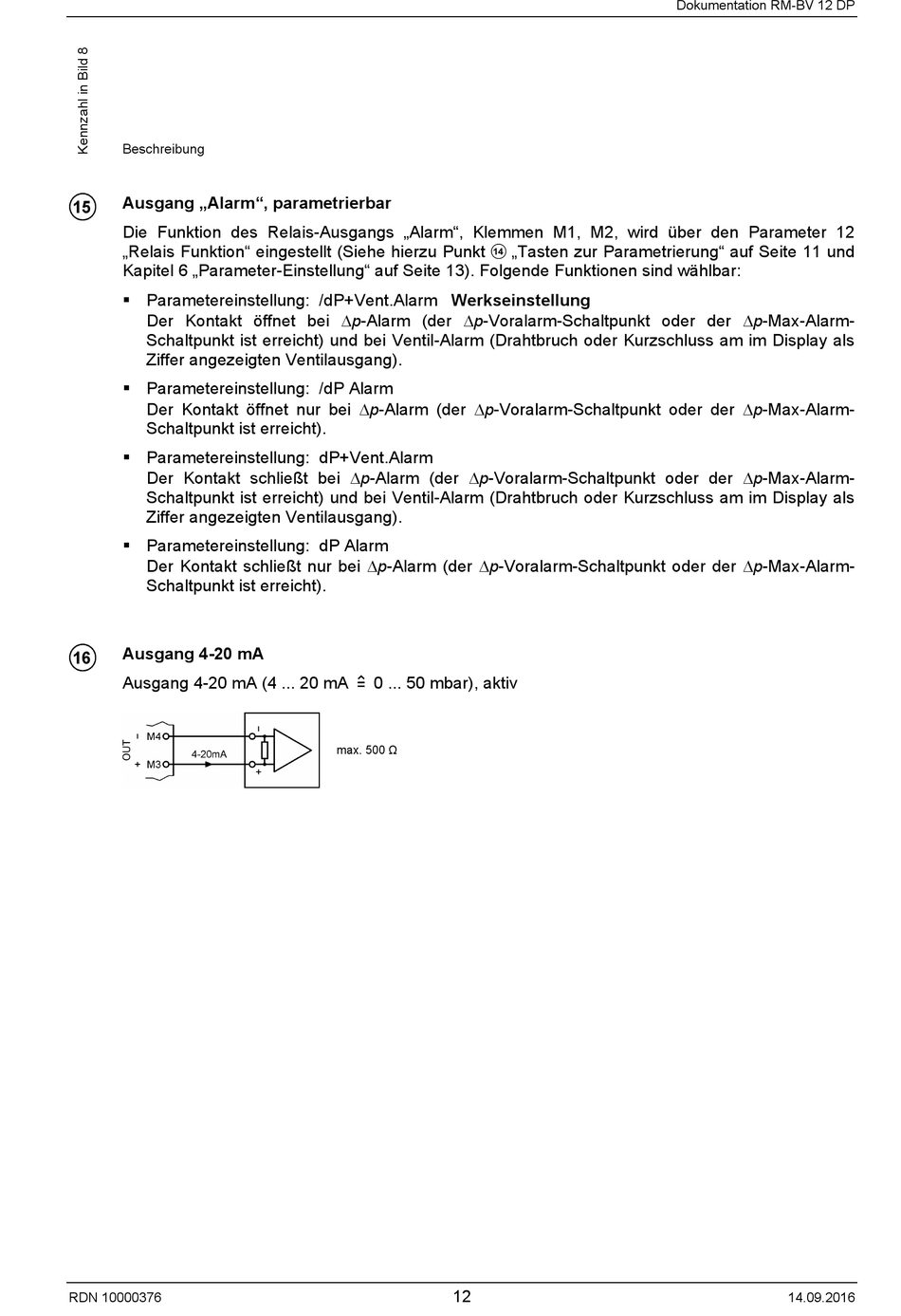

RECO RM-BV 12 DP Dokumentation Seite 12

Beschreibung
Ausgang „Alarm", parametrierbar
Die Funktion des Relais-Ausgangs „Alarm", Klemmen M1, M2, wird über den Parameter 12
„Relais Funktion" eingestellt (Siehe hierzu Punkt
Kapitel 6 „Parameter-Einstellung" auf Seite 13). Folgende Funktionen sind wählbar:
 Parametereinstellung: /dP+Vent.Alarm Werkseinstellung
Der Kontakt öffnet bei ∆p-Alarm (der ∆p-Voralarm-Schaltpunkt oder der ∆p-Max-Alarm-
Schaltpunkt ist erreicht) und bei Ventil-Alarm (Drahtbruch oder Kurzschluss am im Display als
Ziffer angezeigten Ventilausgang).
 Parametereinstellung: /dP Alarm
Der Kontakt öffnet nur bei ∆p-Alarm (der ∆p-Voralarm-Schaltpunkt oder der ∆p-Max-Alarm-
Schaltpunkt ist erreicht).
 Parametereinstellung: dP+Vent.Alarm
Der Kontakt schließt bei ∆p-Alarm (der ∆p-Voralarm-Schaltpunkt oder der ∆p-Max-Alarm-
Schaltpunkt ist erreicht) und bei Ventil-Alarm (Drahtbruch oder Kurzschluss am im Display als
Ziffer angezeigten Ventilausgang).
 Parametereinstellung: dP Alarm
Der Kontakt schließt nur bei ∆p-Alarm (der ∆p-Voralarm-Schaltpunkt oder der ∆p-Max-Alarm-
Schaltpunkt ist erreicht).
Ausgang 4-20 mA
Ausgang 4-20 mA (4 ... 20 mA
RDN 10000376
0 ... 50 mbar), aktiv
max. 500 Ω
12
Dokumentation RM-BV 12 DP
„Tasten zur Parametrierung" auf Seite 11 und
