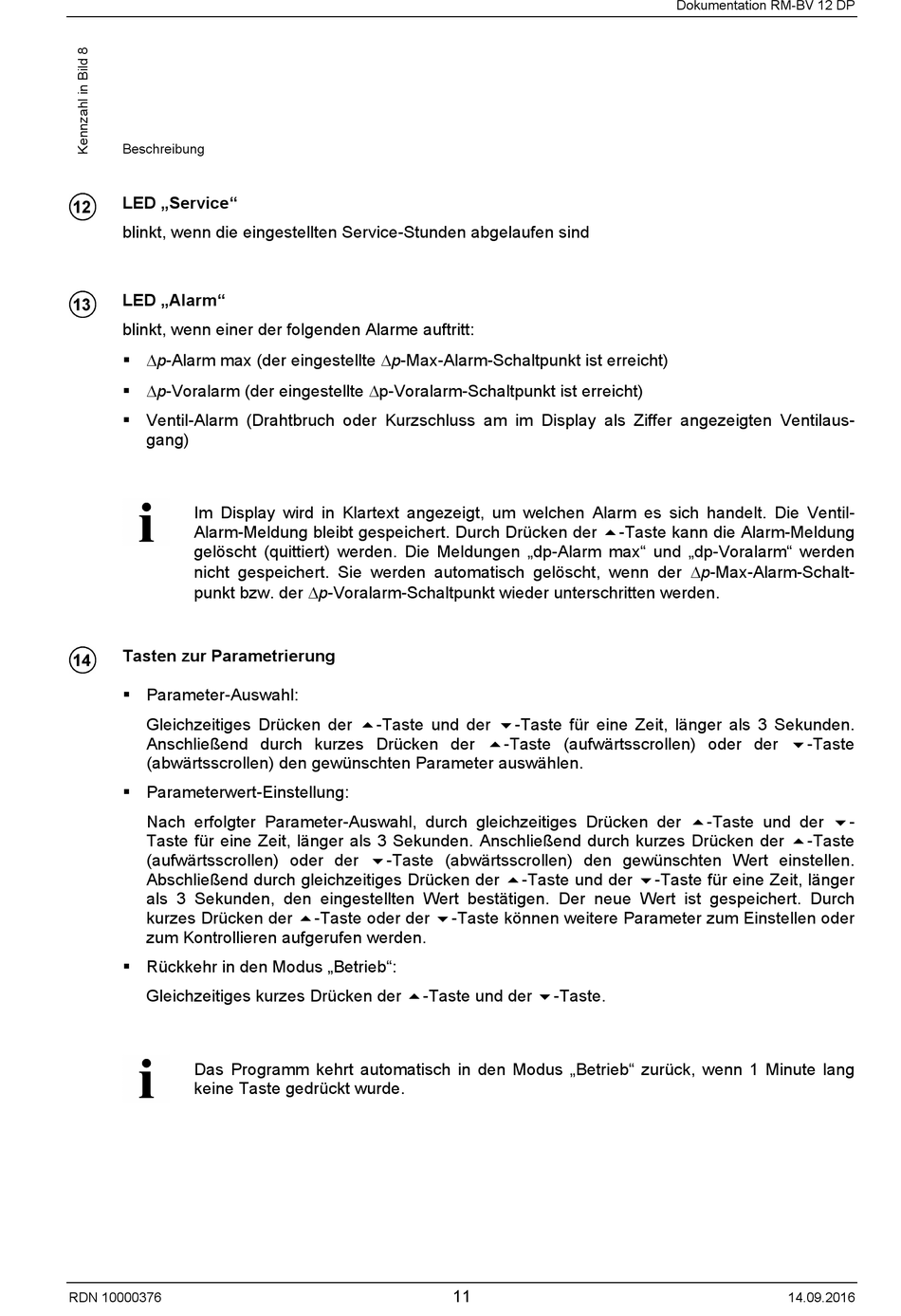

RECO RM-BV 12 DP Dokumentation Seite 11

Beschreibung
LED „Service"
blinkt, wenn die eingestellten Service-Stunden abgelaufen sind
LED „Alarm"
blinkt, wenn einer der folgenden Alarme auftritt:
 ∆p-Alarm max (der eingestellte ∆p-Max-Alarm-Schaltpunkt ist erreicht)
 ∆p-Voralarm (der eingestellte ∆p-Voralarm-Schaltpunkt ist erreicht)
 Ventil-Alarm (Drahtbruch oder Kurzschluss am im Display als Ziffer angezeigten Ventilaus-
gang)
Im Display wird in Klartext angezeigt, um welchen Alarm es sich handelt. Die Ventil-
Alarm-Meldung bleibt gespeichert. Durch Drücken der -Taste kann die Alarm-Meldung
gelöscht (quittiert) werden. Die Meldungen „dp-Alarm max" und „dp-Voralarm" werden
nicht gespeichert. Sie werden automatisch gelöscht, wenn der ∆p-Max-Alarm-Schalt-
punkt bzw. der ∆p-Voralarm-Schaltpunkt wieder unterschritten werden.
Tasten zur Parametrierung
 Parameter-Auswahl:
Gleichzeitiges Drücken der -Taste und der -Taste für eine Zeit, länger als 3 Sekunden.
Anschließend durch kurzes Drücken der -Taste (aufwärtsscrollen) oder der -Taste
(abwärtsscrollen) den gewünschten Parameter auswählen.
 Parameterwert-Einstellung:
Nach erfolgter Parameter-Auswahl, durch gleichzeitiges Drücken der -Taste und der -
Taste für eine Zeit, länger als 3 Sekunden. Anschließend durch kurzes Drücken der -Taste
(aufwärtsscrollen) oder der -Taste (abwärtsscrollen) den gewünschten Wert einstellen.
Abschließend durch gleichzeitiges Drücken der -Taste und der -Taste für eine Zeit, länger
als 3 Sekunden, den eingestellten Wert bestätigen. Der neue Wert ist gespeichert. Durch
kurzes Drücken der -Taste oder der -Taste können weitere Parameter zum Einstellen oder
zum Kontrollieren aufgerufen werden.
 Rückkehr in den Modus „Betrieb":
Gleichzeitiges kurzes Drücken der -Taste und der -Taste.
Das Programm kehrt automatisch in den Modus „Betrieb" zurück, wenn 1 Minute lang
keine Taste gedrückt wurde.
RDN 10000376
11
Dokumentation RM-BV 12 DP
14.09.2016
