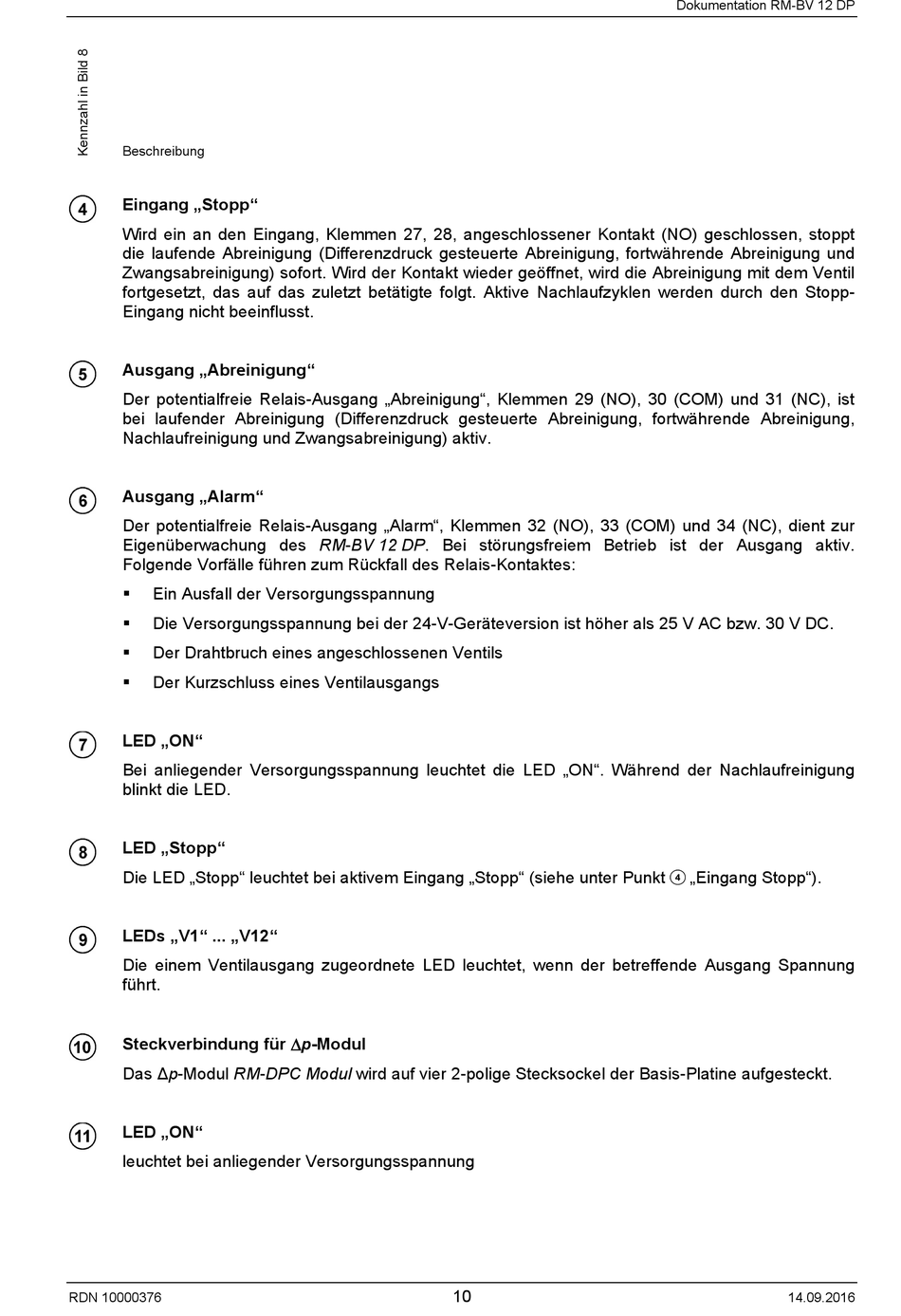

Beschreibung
Eingang „Stopp"
Wird ein an den Eingang, Klemmen 27, 28, angeschlossener Kontakt (NO) geschlossen, stoppt
die laufende Abreinigung (Differenzdruck gesteuerte Abreinigung, fortwährende Abreinigung und
Zwangsabreinigung) sofort. Wird der Kontakt wieder geöffnet, wird die Abreinigung mit dem Ventil
fortgesetzt, das auf das zuletzt betätigte folgt. Aktive Nachlaufzyklen werden durch den Stopp-
Eingang nicht beeinflusst.
Ausgang „Abreinigung"
Der potentialfreie Relais-Ausgang „Abreinigung", Klemmen 29 (NO), 30 (COM) und 31 (NC), ist
bei laufender Abreinigung (Differenzdruck gesteuerte Abreinigung, fortwährende Abreinigung,
Nachlaufreinigung und Zwangsabreinigung) aktiv.
Ausgang „Alarm"
Der potentialfreie Relais-Ausgang „Alarm", Klemmen 32 (NO), 33 (COM) und 34 (NC), dient zur
Eigenüberwachung des RM-BV 12 DP. Bei störungsfreiem Betrieb ist der Ausgang aktiv.
Folgende Vorfälle führen zum Rückfall des Relais-Kontaktes:
Ein Ausfall der Versorgungsspannung

Die Versorgungsspannung bei der 24-V-Geräteversion ist höher als 25 V AC bzw. 30 V DC.

Der Drahtbruch eines angeschlossenen Ventils

Der Kurzschluss eines Ventilausgangs

LED „ON"
Bei anliegender Versorgungsspannung leuchtet die LED „ON". Während der Nachlaufreinigung
blinkt die LED.
LED „Stopp"
Die LED „Stopp" leuchtet bei aktivem Eingang „Stopp" (siehe unter Punkt
LEDs „V1" ... „V12"
Die einem Ventilausgang zugeordnete LED leuchtet, wenn der betreffende Ausgang Spannung
führt.
Steckverbindung für ∆p-Modul
Das Δp-Modul RM-DPC Modul wird auf vier 2-polige Stecksockel der Basis-Platine aufgesteckt.
LED „ON"
leuchtet bei anliegender Versorgungsspannung
