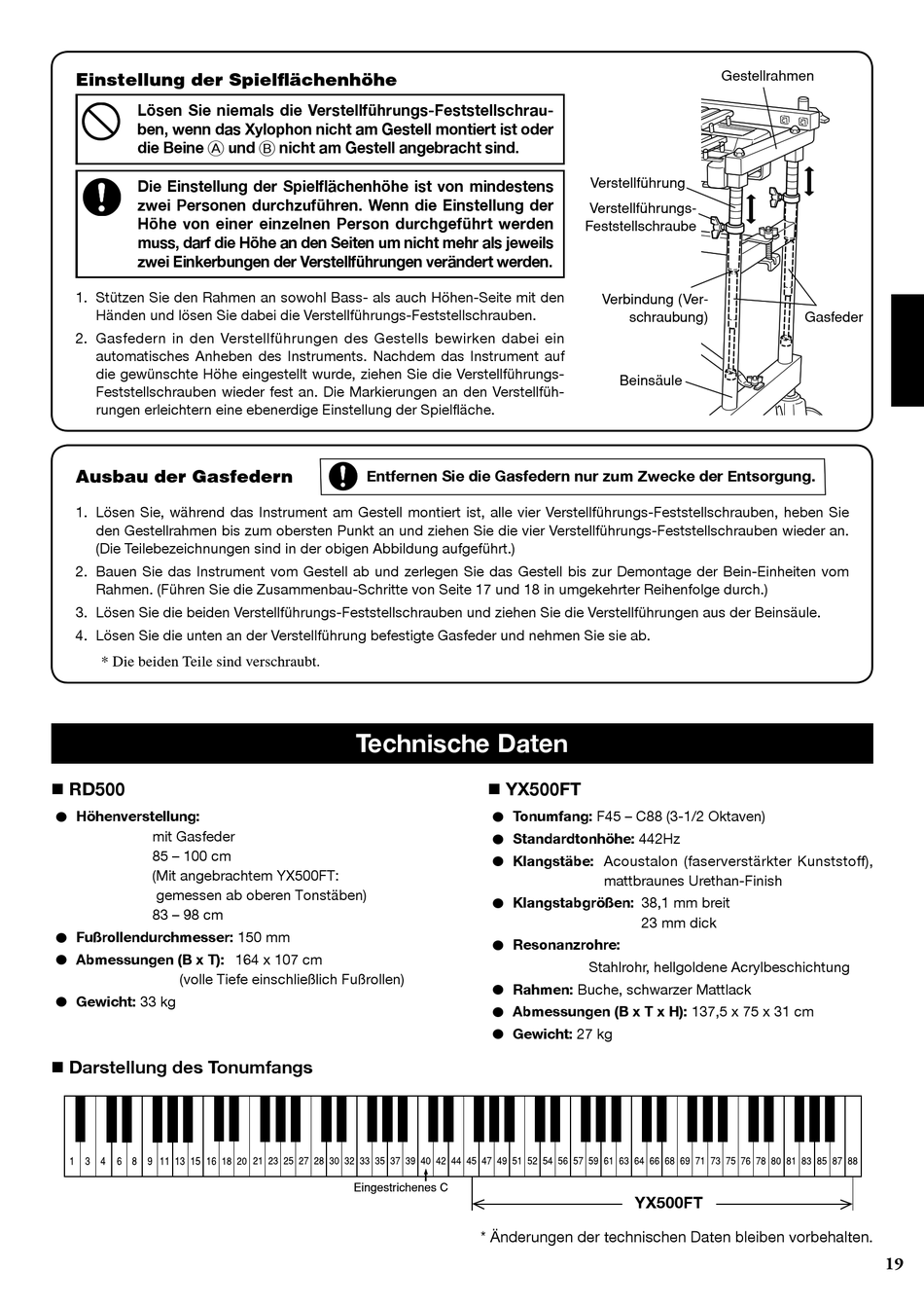

Einstellung der Spielfl ächenhöhe
Lösen Sie niemals die Verstellführungs-Feststellschrau-
ben, wenn das Xylophon nicht am Gestell montiert ist oder
die Beine A und B nicht am Gestell angebracht sind.
Die Einstellung der Spielflächenhöhe ist von mindestens
zwei Personen durchzuführen. Wenn die Einstellung der
Höhe von einer einzelnen Person durchgeführt werden
muss, darf die Höhe an den Seiten um nicht mehr als jeweils
zwei Einkerbungen der Verstellführungen verändert werden.
1. Stützen Sie den Rahmen an sowohl Bass- als auch Höhen-Seite mit den
Händen und lösen Sie dabei die Verstellführungs-Feststellschrauben.
2. Gasfedern in den Verstellführungen des Gestells bewirken dabei ein
automatisches Anheben des Instruments. Nachdem das Instrument auf
die gewünschte Höhe eingestellt wurde, ziehen Sie die Verstellführungs-
Feststellschrauben wieder fest an. Die Markierungen an den Verstellfüh-
rungen erleichtern eine ebenerdige Einstellung der Spielfl äche.
Ausbau der Gasfedern
1. Lösen Sie, während das Instrument am Gestell montiert ist, alle vier Verstellführungs-Feststellschrauben, heben Sie
den Gestellrahmen bis zum obersten Punkt an und ziehen Sie die vier Verstellführungs-Feststellschrauben wieder an.
(Die Teilebezeichnungen sind in der obigen Abbildung aufgeführt.)
2. Bauen Sie das Instrument vom Gestell ab und zerlegen Sie das Gestell bis zur Demontage der Bein-Einheiten vom
Rahmen. (Führen Sie die Zusammenbau-Schritte von Seite 17 und 18 in umgekehrter Reihenfolge durch.)
3. Lösen Sie die beiden Verstellführungs-Feststellschrauben und ziehen Sie die Verstellführungen aus der Beinsäule.
4. Lösen Sie die unten an der Verstellführung befestigte Gasfeder und nehmen Sie sie ab.
* Die beiden Teile sind verschraubt.
RD500
● Höhenverstellung:
mit Gasfeder
85 – 100 cm
(Mit angebrachtem YX500FT:
gemessen ab oberen Tonstäben)
83 – 98 cm
● Fußrollendurchmesser: 150 mm
● Abmessungen (B x T): 164 x 107 cm
(volle Tiefe einschließlich Fußrollen)
● Gewicht: 33 kg
Darstellung des Tonumfangs
Entfernen Sie die Gasfedern nur zum Zwecke der Entsorgung.
Technische Daten
YX500FT
● Tonumfang: F45 – C88 (3-1/2 Oktaven)
● Standardtonhöhe: 442Hz
● Klangstäbe: Acoustalon (faserverstärkter Kunststoff),
● Klangstabgrößen: 38,1 mm breit
● Resonanzrohre:
● Rahmen: Buche, schwarzer Mattlack
● Abmessungen (B x T x H): 137,5 x 75 x 31 cm
● Gewicht: 27 kg
Eingestrichenes C
* Änderungen der technischen Daten bleiben vorbehalten.
Gestellrahmen
Verstellführung
Verstellführungs-
Feststellschraube
Verbindung (Ver-
schraubung)
Beinsäule
mattbraunes Urethan-Finish
23 mm dick
Stahlrohr, hellgoldene Acrylbeschichtung
YX500FT
Gasfeder
