Simpool Modèle pH
Pompe péristaltique numérique programmable

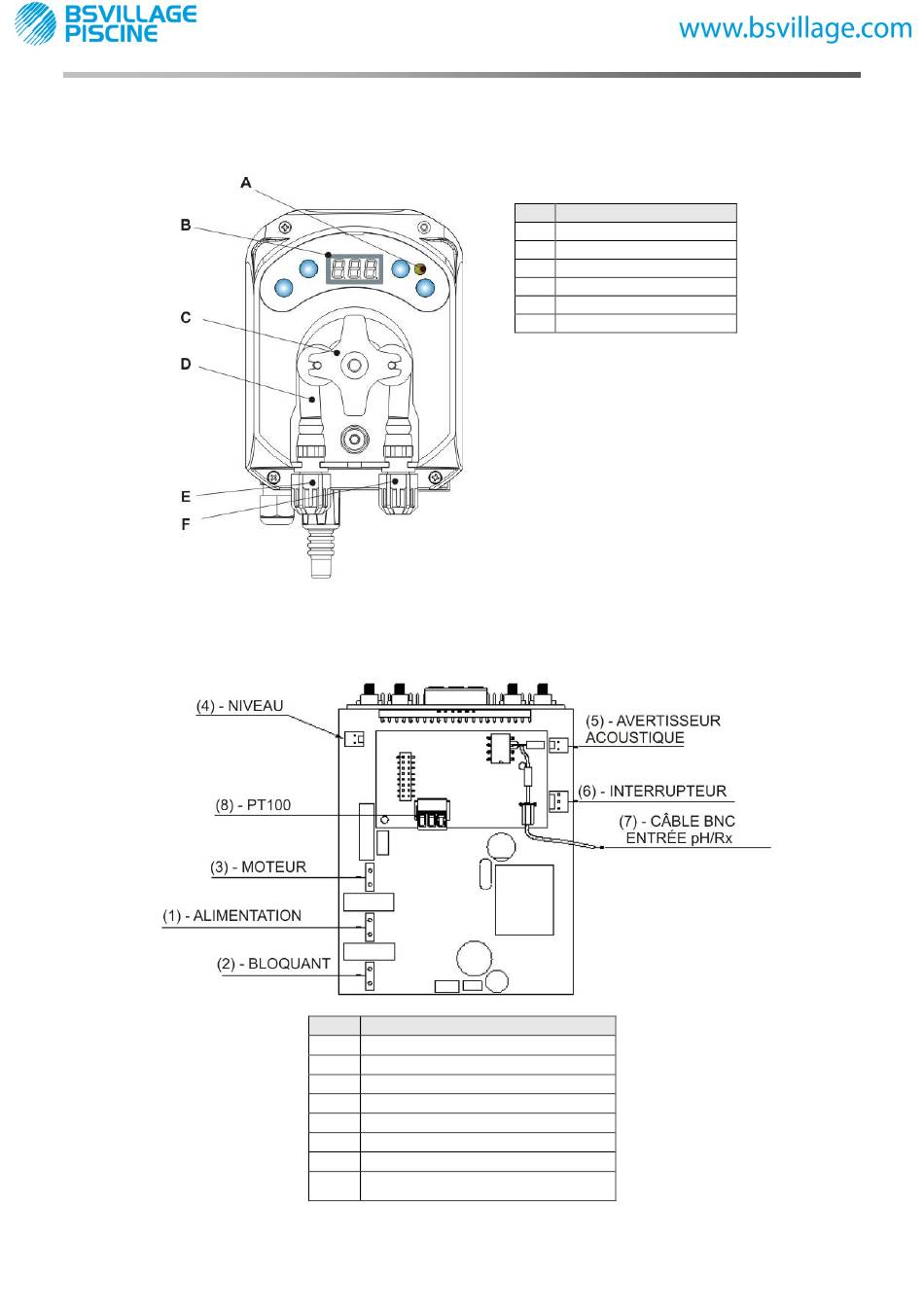

ANNEXE B -
Figure de Référence
ADSP7000407
Configuration de la Carte Électronique
Réf. Description
1 Connecteur d'Alimentation de l'Appareil
2 Connecteur du signal bloquant
3 Connecteur Moteur
4 Connecteur Niveau
5 Connecteur Avertisseur acoustique
6 Connecteur Interrupteur
7 Câble BNC Entrée pH/Rx
Connecteur entrée PT100 (uniquement
8
dans la version thermo-compensée)
rév. 1.2
MANUEL D'INSTRUCTIONS et d'ENTRETIEN
Réf. Description
A LED bicolore
B Écran 3 Digit à 7 segments
C Porte rouleaux
D Tuyau péristaltique
E Raccord d'aspiration
F Raccord de refoulement
13/06/2013
