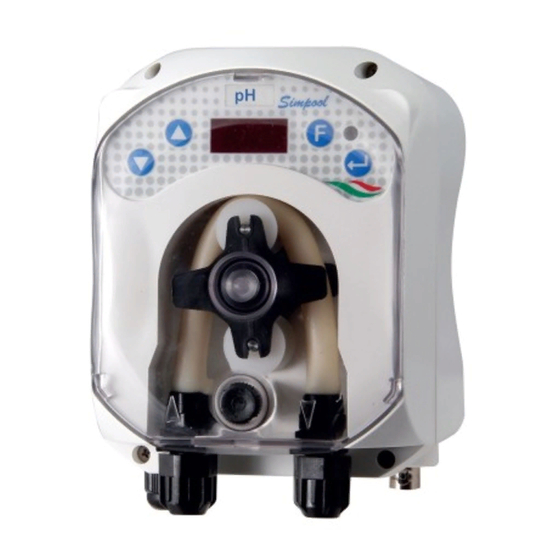

Inhaltszusammenfassung für AQUA Simpool pH

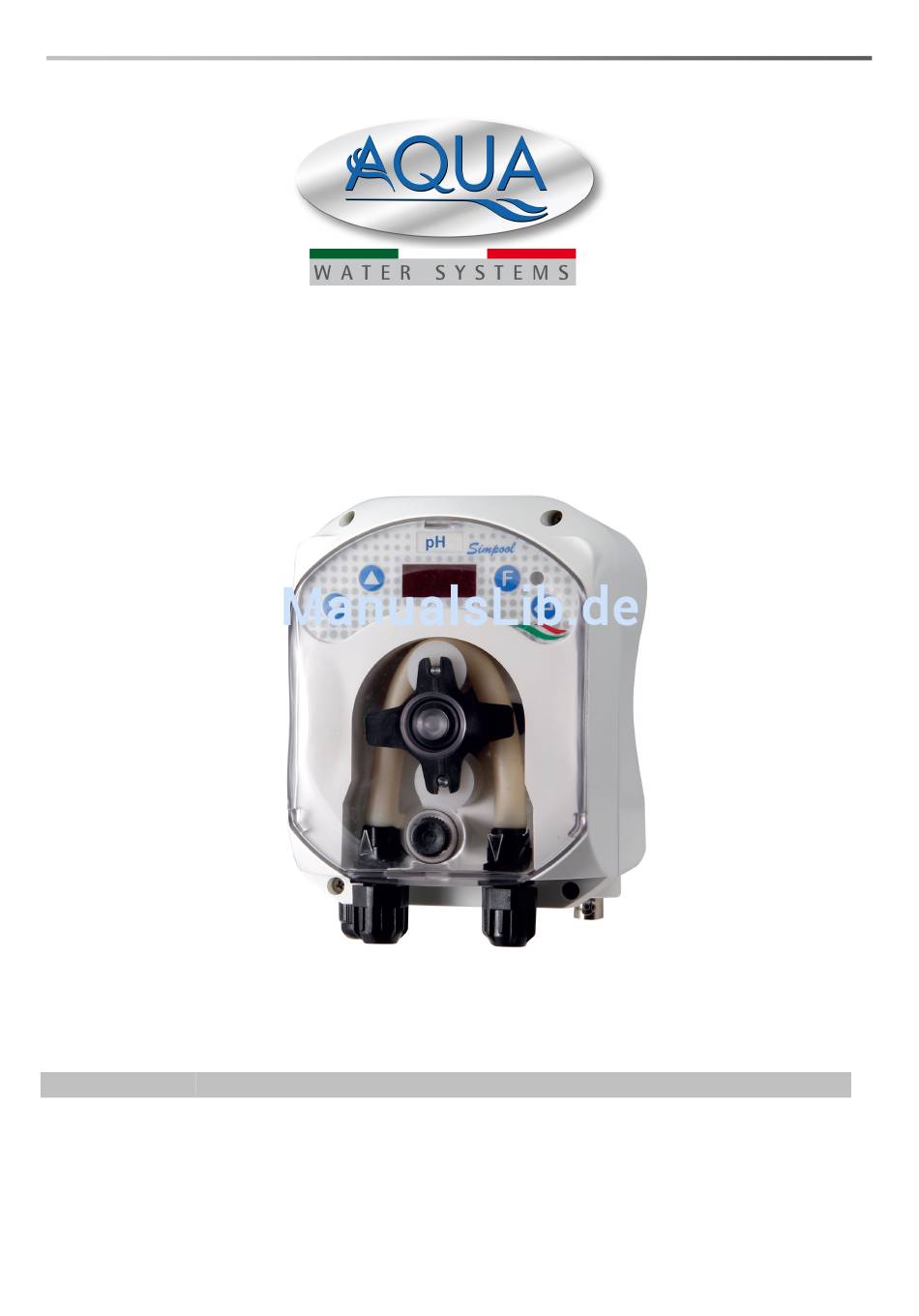

- Seite 1 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Simpool Modell pH DEUTSCH Bedienungsanleitung Seite 2 ADSP7000407 rev. 1.1 13/06/2013 1/40...
-
Seite 2: Inhaltsverzeichnis
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH INHALTSVERZEICHNIS EINLEITUNG …………………………………………….…………………………………………………………………………..……………… Hinweise …..…………………………………………………………………...………………………………....………………….. Bezugsvorschriften ….……… .…………………………………………………………………………..…………………………….…… Technische Eigenschaften …….……………………………………………………………………………………….…..……………… 4 1.3.1 Elektrische Eigenschaften ……………………….……………………………………………….……………..…………………… 1.3.2 Leistungen ….…………….……………………….……………………………………………….…………………………………. INSTALLATION ………………………………………………………………………………………………….………………………………… Allgemeine Vorschriften …………………………………….………………………….…………………………………..….……………. Installationssatz …...…..……………………………………………………….……………………..………………………………………… 4 Montage..…………….………………………………………………………………………….…………………………………………… 2.3.1 Montage des Zubehörs …………………………………………………………………………………………….……………….. Elektrische Anschlüsse ….………………….………..………………………………………………………..………………………..…….. -
Seite 3: Einführung
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH EINFÜHRUNG Die Baureihe der programmierbaren digitalen Schlauchpumpen “Simpool” wurde zur Verwaltung von Schwimmbädern hergestellt und besteht aus den folgenden Modellen: Modell pH : Für die Dosierung in Proportion zum pH-Wert Modell Rx: Für die Dosierung in Proportion zum Redox-Wert Mit dem Modell pH kann der pH-Wert, ob sauer oder alkalisch, eines Schwimmbads auf einfache, flexible und präzise Weise eingestellt werden. -
Seite 4: Technische Eigenschaften
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH 1.3 TECHNISCHE EIGENSCHAFTEN 1.3.1 ELEKTRISCHE EIGENSCHAFTEN Zum Versorgungswert das Etikett auf der Pumpe lesen! 1.3.2 LEISTUNGEN Maximale Höhe des Saugschlauchs: 1,5 m Förderleistung und Gegendruck: siehe folgende Tabelle; für das entsprechende Modell siehe Etikett an der Pumpe. -
Seite 5: Montage
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Der vollständige mitgelieferte Satz ist in Abb. 1 dargestellt. Abb. 1- Installationssatz 2.3 MONTAGE Während der gesamten Installation sowie bei der Handhabung von chemischen Stoffen sind Schutzmasken, Handschuhe und ggf. weitere PSA anzulegen. WANDBEFESTIGUNG Zur Wandbefestigung der Pumpe folgende Eingriffe ausführen: Den Bügel mit den entsprechenden Dübeln und Schrauben der Ausstattung an der Wand anbringen. -
Seite 6: Montage Des Zubehörs
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH 2.3.1 MONTAGE DES ZUBEHÖRS -Der Sondenhalter wird an einem Rohr mit Durchmesser D50 oder D63 installiert, in dem eine Bohrung mit 24 mm Durchmesser hergestellt wurde. Fließrichtung im Rohr kontrollieren, um das Injektionsrohr richtig einzusetzen. Der Sondenhalter muss senkrecht +- 45°... -
Seite 7: Elektrische Anschlüsse
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Siehe Abb. 3 Abb. 3 - Montage der Sonde im Sondenhalter Installation einer langen Elektrode (120 mm) Es kann auch eine Standardelektrode (12x120 mm) eingesetzt werden, dafür müssen alle mitgelieferten Teile verwendet werden. -
Seite 8: Sonde Zur Temperaturermittlung - Pt100
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Kabel der Pumpe an eine Spannung anschließen, die mit der auf dem Etikett angegebenen kompatibel ist. Zu den Anschlüssen siehe Abb. 5. ACHTUNG!!!!! Überprüfen, dass die Erdung einwandfrei funktioniert und den geltenden Vorschriften entspricht. Sicherstellen, dass ein hochempfindlicher Fehlerstromschutzschalter (0,03 A) vorhanden ist. -
Seite 9: Hydraulische Anschlüsse
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH HYDRAULISCHE ANSCHLÜSSE Der Saugschlauch muss sich im Behälter des Produkts befinden, dann an die Saugverbindung der Pumpe (auf dem Deckel mit ▲ gekennzeichnet) angeschlossen und mit dem richtigen Gewindering angezogen werden. -
Seite 10: Programmierung
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH PROGRAMMIERUNG 3.1 HAUPTEIGENSCHAFTEN . 9 - B EDIENFLÄCHE Mit den Schaltflächen zur Steigerung und Senkung können die numerischen Werte geändert und die Listen der Optionen für alle veränderlichen Menüeinträge gescrollt werden. Mit der Schaltfläche Enter können die diversen Einträge des Untermenüs aufgerufen und verlassen werden. - Seite 11 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH 9.00 pH); die Dosierzeit der Pumpe (Ton) wird (siehe [3.1]) innerhalb des Bereichs der Werte, der mit “Banda Proporzionale” (Proportionalband) angezeigt wird, proportional berechnet. In der folgenden Abbildung (Abb. 10) sind die Funktionspläne für den Säure- und Alkali-Modus aufgeführt. Abb.
-
Seite 12: Startmenü
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH MENÜ Bei der Stromversorgung der Pumpe zeigt das Display unabhängig vom Zustand des Schalters für eine Sekunde die Firmwareversion im Format “rx.y” an; daraufhin wird der erste Eintrag des Startmenüs angezeigt. Sowohl bei Schalter auf ON als auch auf OFF kann das gesamte Menü... -
Seite 13: Schnellstart
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Bedienmenü Mit dem Bedienmenü können die grundlegenden Parameter für die Dosierung der Pumpe eingestellt werden. Mit F kann das Bedienmenü gescrollt und Folgendes angezeigt werden: PrI: Ansaugvorgang der Pumpe ohne Verwendung des Schalters; mit Enter kann der Ansaugvorgang gestartet oder angehalten werden. -
Seite 14: Erweiterte Programmierung
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Aktivierungs- A.PH und Deaktivierungswert r.PH des OFA-Alarms jeweils gleich 0.05 pH und 0,2 pH (siehe OFA-Alarm). BEDIENMENÜ Abb. 11 - Grundlegende Programmierung im Bedienmenü Der Temperaturwert kann nur geändert werden, wenn der manuelle Modus eingestellt wurde und die entsprechende Online-Änderung aktiviert ist. -
Seite 15: Kalibrierung Der Ph-Sonde
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Abb. 13 - Einstellung Dosierparameter über Programmierung 3.3.3 K ALIBRIERUNG DER P ONDE Im Eintrag CAL kann die Kalibrierung der pH-Elektrode erfolgen. Zuvor muss das erforderliche Zubehör für die Kalibrierung der Sonde besorgt werden (Installationssatz): Leerer, mit Trinkwasser zu füllender Behälter. -
Seite 16: Temperatureinstellung
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Abb. 14 - Kalibrierungsmenü pH-Sonde 3.3.4 T EMPERATUREINSTELLUNG Mit der Temperatureinstellung kann die Korrektur an der Ermittlung des pH-Werts vorgenommen werden. Ausgehend vom Programmierungsmenü kann bei Aufrufen des Eintrags ° C die manuelle Einstellung “noA”, die automatische Temperaturermittlung ”Aut”... -
Seite 17: Anzeige Und Reset Der Statistiken
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH 3.3.5 A NZEIGE UND ESET DER TATISTIKEN Ausgehend vom Eintrag StA des Programmierungsmenüs wird das Untermenü der Pumpenstatistiken aufgerufen. Die Parameter, die beim Pumpenbetrieb gespeichert werden, sind folgende: Anzahl der Alarmaktivierungen für Überdosierung OFA (von 0 bis 999). Max. -
Seite 18: Wiederaufnahme Der Standardparameter
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Abb. 17 - Kalibrierungsmenü pH-Pumpe 3.3.7 W IEDERAUFNAHME DER TANDARDPARAMETER Ausgehend vom Eintrag r.d.P können die Standardparameter des Geräts wiederhergestellt werden (siehe Tabelle der Standardparameter in Anhang E); wird entschieden, die Anfangswerte wieder aufzunehmen, erfolgt die Rückkehr zur Startseite. - Seite 19 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Einstellung des Zeitwerts in Sekunden der Zeitspanne des pH-Zyklus PHP: Zum Aufrufen und Verlassen des Untermenüs die Schaltfläche Enter verwenden; zum Scrollen der Werte von 300 bis 999 Sekunden die Schaltflächen ▲...
-
Seite 20: Alarme
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Wahl, ob der Wert für die pH-Betriebsweise Ond über das Bedienmenü geändert werden kann: Zum Aufrufen und Verlassen des Untermenüs die Schaltfläche Enter verwenden, zum Scrollen von “ YES /no (JA/nein)”... -
Seite 21: Alarm Aus-Zustand
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Auf dem Display blinkt “uLo” . Am Eingang befindet sich ein Erkennungsfilter von 3 Sekunden, um die falschen Kontakte und somit unerwünschte Füllstandalarmmeldungen zu unterscheiden. Dieser Alarm kann je nach im Untermenü “P.St” getroffener Wahl die Ausschaltung der Pumpe veranlassen (Einstellungsmenü: P.St =YES (JA) Die Pumpe wird ausgeschaltet. -
Seite 22: Temperaturalarm
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Der Alarmzustand wird automatisch verlassen, wenn der pH-Wert erneut über pH 6.00 oder unter pH 8.00 liegt. In Abbildung 20 ist die Pumpenaktivierung in den Alarmzuständen für Schwimmbecken- und Bereichsalarm je nach pH-Wert zusammengefasst. Abb. - Seite 23 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Zum Entfernen und Wiederanbringen des Peristaltikschlauchs siehe Abb. 21 und 22. Ausbau des Peristaltikschlauchs Phase 1 - Öffnen der Glasabdeckung Phase 2- Drehung der Rolle im Uhrzeigersinn und Lösen des Gewinderings der Saugleitung (li) aus dem Sitz Phase 3 - Entfernung des Schlauchs Phase 4 - Abkoppeln des Gewinderings der Druckleitung (re) aus dem Sitz und...
-
Seite 24: Problemlösung
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Wiederanbringen des Peristaltikschlauchs Phase 1 - Positionierung des Schlauchs durch Befestigung am linken Sitz Phase 2 - Einsetzen in die Kammer durch Drehen der Rolle Phase 3 - Schließen der Glasabdeckung Abb. -
Seite 25: Rücksendung Zum Kundendiens
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Problem: Austritt von Flüssigkeit aus dem Peristaltikschlauch Lösung: 1. Prüfen, ob die Saug- und Druckleitung richtig eingesetzt und die Gewinderinge fest angezogen sind. 2. Zustand des Peristaltikschlauchs prüfen. Sollten auffällige Verformungen festgestellt werden, ist mit Hilfe der Tabelle zur chemischen Verträglichkeit (siehe ANHANG D) die Eignung des Materials für das dosierte Produkt sicherzustellen und danach der Austausch vorzunehmen. -
Seite 26: Anhänge
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG A - Außenabmessungen ADSP7000407 rev. 1.1 13/06/2013 26/40... -
Seite 27: Anhang B - Bezugsabbildungen
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG B - Bezugsabbildungen Bezug Beschreibung Zweifarbige LED 7-Segmet-Display, 3 Digits Rollenhalter Peristaltikschlauch Sauganschluss Druckanschluss Aufteilung Platine Bezug Beschreibung Anschluss Geräteversorgung Anschluss Inhibitor-Signal Anschluss Motor Anschluss Füllstand Anschluss Summer Anschluss Schalter BNC-Kabel Eingang pH/Rx Anschluss Eingang PT100 (nur bei thermokompensierter Version) -
Seite 28: Anhang C - Explosionszeichnungen
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG C - Explosionszeichnungen ADSP7000407 rev. 1.1 13/06/2013 28/40... -
Seite 29: Beschreibung
ADSP6000714 SCHRAUBE M 2,9 X 13 UNI 6954 (TCTC) INOX A2 ADSP9600001 VORDERES GEHÄUSE SCHLAUCHPUMPE SIMPOOL ADSP6000059 PAPIERDICHTUNG FÜR DIGITALE SCHLAUCHPUMPE SIMPOOL ADSP6000960 SKD SIMPOOL pH MIT INHIBITOR (85-265) V AC ADSP6000961 SKD SIMPOOL pH MIT INHIBITOR (85-265) V AC ADSP9600002 HINTERES GEHÄUSE SCHLAUCHPUMPE SIMPOOL 10 ADSP6000948 SCHUTZ BNC-BUCHSE VON TAFEL, GUMMI SCHWARZ 11 ADSP6000685 SCHALTER ON-OFF-PAUSE 3A 250 V KIPPAUSFÜHRUNG... -
Seite 30: Anhang D - Chemical Compatibility Table
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG D - Tabelle der chemischen Verträglichkeit Legende: 1: sehr gute/gute Festigkeit 2: ausreichende Festigkeit 3: ungenügende Festigkeit EPDM Produkt Formel Keram. PVDF PP PVC Hastel. PTFE NBR PE (Viton) (Dutral) Essigsäure, max. - Seite 31 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Legende: 1: sehr gute/gute Festigkeit 2: ausreichende Festigkeit 3: ungenügende Festigkeit Produkt Formel PharMed Tygon LFL Santoprene Essigsäure, 50 % - 60 % CH3COOH Flusssäure, 37 % Flusssäure, 40 - 48 % H2F2 Phosphorsäure H3PO4...
-
Seite 32: Anhang E - Standardparameter
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG E - Standardparameter Tabelle der Standardparameter Parameter IT Parameter EN Bedeutung Wert A.bu b.En Summerfreigabe Signalfreigabe A.In In.E Inhibitor Aktivierung OFA-Alarm (Min. A.PH A.PH 0.05 pH Schwankung) B.P.P P.P.b pH-Proportionalband pH 1.5 Betriebsweise (Alkali/Säure) -
Seite 33: Anhang F - Tabelle Der Akronyme
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG F- Tabelle der Akronyme Akronym IT Akronym EN Bedeutung A.bu b.En Summerfreigabe A.In In.E Aktivierung Inhibitor-Signal ACI/ ALC ACI/ AL.d Säure/Alkali Ansaugvorgang Aktivierung OFA-Alarme (min. Schwankung) im A.PH A.PH Einstellungsmenü... - Seite 34 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH St.P P.St Ausschaltung Pumpe (wegen Füllstandalarm) t.F.P P.d.t Pumpenbetriebszeit tr.P P.CA Pumpenkalibrierung ° C ° C Temperatur in ° C ADSP7000407 rev. 1.1 13/06/2013 34/40...
-
Seite 35: Anhang G - Menüplan
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG G - Menüplan Startmenü Bedienmenü ADSP7000407 rev. 1.1 13/06/2013 35/40... - Seite 36 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Menü Sondenkalibrierung Programmierungsmenü ADSP7000407 rev. 1.1 13/06/2013 36/40...
- Seite 37 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Menü Statistiken Einstellungsmenü ADSP7000407 rev. 1.1 13/06/2013 37/40...
-
Seite 38: Anhang H - Gleichgewicht Der Schwimmbeckenparameter
Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH ANHANG H GLEICHGEWICHT der SCHWIMMBECKENPARAMETER – Zur Aufrechterhaltung des Wasser-Gleichgewichts im Schwimmbecken empfiehlt sich die Verwendung eines Taylor-Diagramms: Durch Überwachung des pH, des TH (oder Wasserhärte gesamt) und des TAC (Cabonathärte) kann ein externes privates Schwimmbecken kontrolliert werden. - Seite 39 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Taylor-Diagramm ADSP7000407 rev. 1.1 13/06/2013 39/40...
- Seite 40 Simpool Modell pH BEDIENUNGS- und WARTUNGSANLEITUNG Programmierbare digitale Schlauchpumpe DEUTSCH Gemäß Artikel 13 der Rechtsverordnung Nr. 151 vom 25.07.2005 (Umsetzung der Richtlinien 2011/65/UE , 2002/96/EG, 2003/108/EG) wird mitgeteilt, dass: Elektrische und elektronische Geräte nicht als Hausmüll betrachtet werden dürfen. Die Verbraucher sind gesetzlich dazu verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer entsprechenden Sammelstellen zur Mülltrennung zuzuführen.
