• Caja de conexiones de salida única de tamaño estándar para EE. UU.
• Caja cuadrada de 10,16 cm
• Caja octogonal de 10,16 cm
En función de si desea utilizar una caja de conexiones o tender los cables a través o a lo largo de la
pared, siga las instrucciones correspondientes que aparecen a continuación.

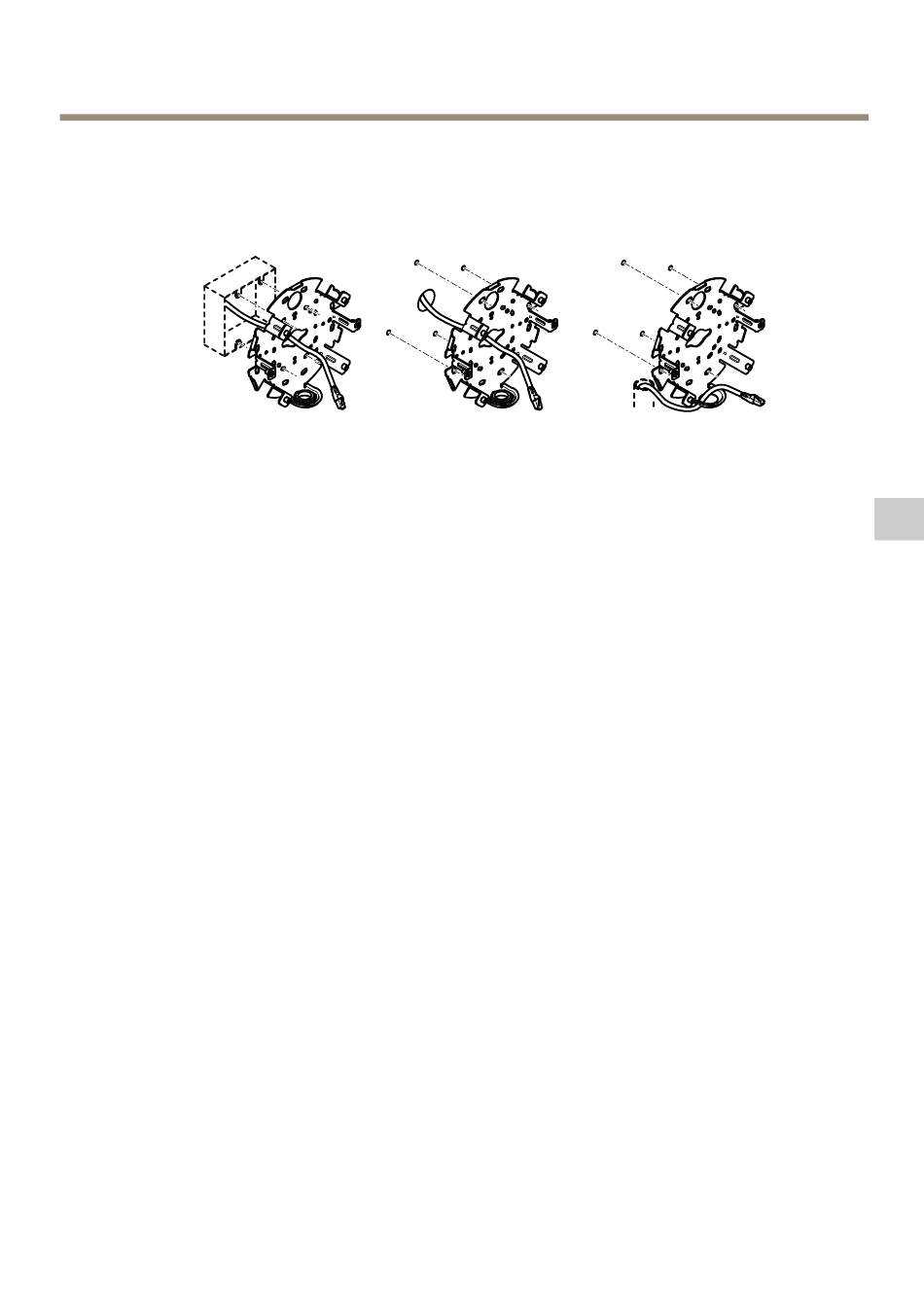

Para instalar la cámara en una caja de conexiones:
1. Fije la junta adhesiva a la parte posterior del soporte de montaje.
2. Pase el cable de red (y el multicable si fuese necesario) a través de la caja de conexiones
y del orificio en el soporte de montaje.
3. Fije el soporte de montaje a la caja de conexiones con los tornillos inoxidables adecuados.
Para colocar los cables a través de la pared:
1. Utilice la plantilla de perforado para hacer cuatro orificios para instalar el soporte y uno
para pasar el cable a través de la pared.
2. Fije la junta adhesiva a la parte posterior del soporte de montaje.
3. Pase el cable de red (y el multicable si fuese necesario) a través de la pared y del orificio
en el soporte de montaje.
4. Fije el soporte de montaje a la pared con los tornillos inoxidables adecuados.
Para guiar los cables a lo largo de la pared y a través del orificio lateral del soporte de montaje:
1. Fije la junta adhesiva a la parte posterior del soporte de montaje.
2. Desenrosque el tapón del orificio lateral del soporte de montaje.
3. Pase el cable de red (y el multicable si fuese necesario) a través del conducto y del
orificio en el soporte de montaje.
4. Fije el soporte de montaje a la pared con los tornillos inoxidables adecuados.
5. Fije el conducto al soporte de montaje.
Conexión de los cables y fijación de la cámara al soporte de montaje
1. Inserte la tarjeta microSD en la unidad de la cámara (opcional).
2. Retire la junta del cable de red de la carcasa de la unidad, consulte Información general
del hardware en la página 84.
